Eine Hochdruckpumpe ist immer nur so gut wie das System um sie herum. Zulauf, Absicherung und Leitungsführung entscheiden darüber, ob die Pumpe im Auslegungspunkt arbeitet – oder dauerhaft unter Bedingungen, die Dichtungen und Ventile vorzeitig verschleißen lassen.
Die passenden Komponenten dafür finden Sie im Bereich Zubehör: unter anderem Sicherheits- und Druckentlastungsventile, Druckregelventile und Pulsationsdämpfer.
Welche Zulaufbedingungen braucht eine Hochdruckpumpe?
Die Pumpe muss saugseitig immer ausreichend mit Flüssigkeit versorgt werden. Ideal ist ein Zulauf mit leichtem Vordruck aus einem ausreichend dimensionierten, beruhigten Tank. Die Zulaufleitung sollte mindestens eine Nennweite größer sein als der Pumpeneingang, kurz und mit möglichst wenigen Bögen verlegt werden. Unzureichender Zulauf ist die häufigste Ursache für Kavitation und vorzeitigen Verschleiß.
Warum ist ein Sicherheitsventil vorgeschrieben und wie wird es eingestellt?
Eine Verdrängerpumpe fördert gegen jeden Widerstand weiter – wird die Druckleitung blockiert, steigt der Druck ohne Absicherung unkontrolliert an. Das Sicherheitsventil begrenzt den Druck und öffnet typischerweise 10 bis 20 Prozent über dem Betriebsdruck. Beispiel: 320 bar Betriebsdruck ergibt einen Ansprechdruck von etwa 380 bar.
Wie wähle ich das richtige Manometer?
Der Skalenendwert sollte etwa dem doppelten Betriebsdruck entsprechen, damit der Zeiger im gut ablesbaren mittleren Bereich arbeitet. Beispiel: Bei 320 bar Betriebsdruck eine Skala von 0 bis 600 bar. Standard ist die Edelstahlausführung.

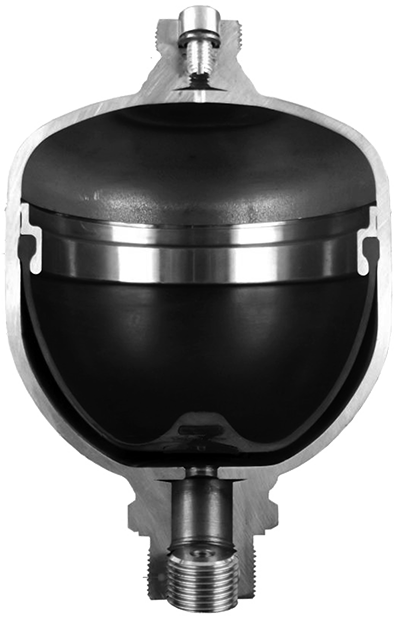

Wozu dient ein Pulsationsdämpfer?
Er glättet die Restpulsation der Pumpe und schützt Leitungen, Armaturen und Messgeräte vor Druckstößen. Wichtig: Der Stickstoff-Vordruck muss etwa 60 Prozent des Betriebsdrucks betragen und sollte regelmäßig geprüft werden – ein Dämpfer ohne Vordruck ist wirkungslos.
Was passiert im Bypass-Betrieb und warum ist er zeitlich begrenzt?
Wenn die Abnahme schließt, etwa bei geschlossener Pistole, fördert die Pumpe über das Druckregel- beziehungsweise Bypassventil im Kreis. Dabei erwärmt sich das Wasser mit jeder Runde. Längerer Bypass-Betrieb führt zu Überhitzung, Dampfblasenbildung und Dichtungsschäden. Abhilfe: Bypassleitung zurück in den Tank führen, Thermoventil einsetzen oder die Anlage bedarfsabhängig abschalten, etwa über Druckschalter oder Steuerung.
Wie dimensioniere ich Saug- und Druckleitung richtig?
Die Saugleitung großzügig – mindestens eine Nennweite größer als der Pumpeneingang –, kurz und mit wenigen Richtungsänderungen: Jeder Bogen und jeder Meter kostet Zulaufdruck. Die Druckleitung muss für den maximalen Systemdruck inklusive Sicherheitsreserve ausgelegt sein. Zu klein gewählte Leitungen verursachen Druckverluste, Pulsation und Kavitation.
