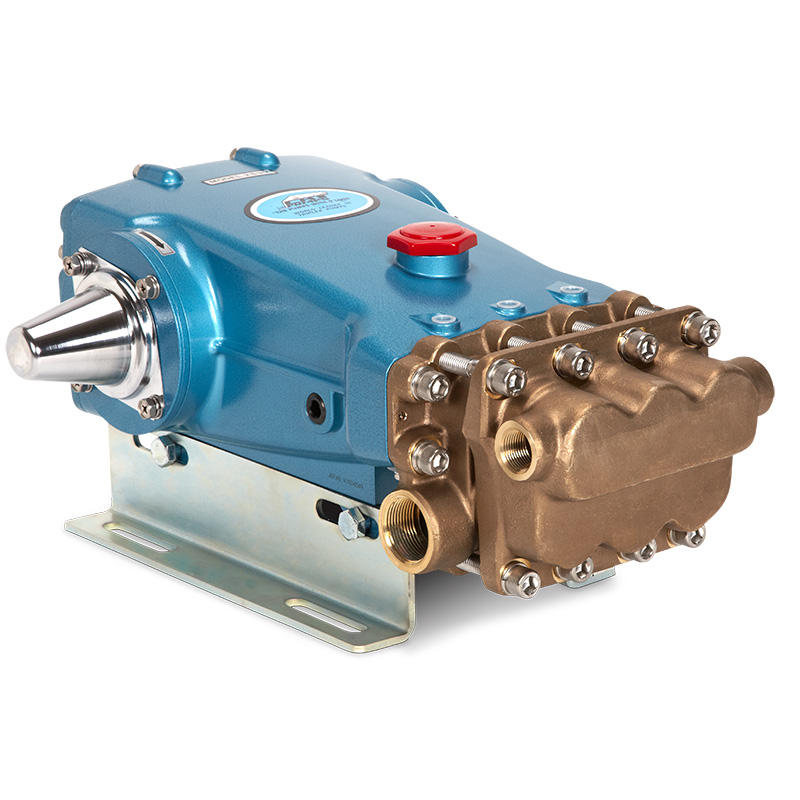

Hochdruck-Plungerpumpe · Baureihe 25 PFR 2537HS
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Nickel-Aluminium-Bronze, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Diese Plungerpumpen mit höherer Kapazität eignen sich für Mehrpistolen- und Mehrdüsensysteme, industrielle Hochdrucksysteme und das Pumpen von Spezialflüssigkeiten wie Salzwasser.
Hochfeste Pleuel- und Plungerstangen erlauben bei dieser Pumpe der HS-Serie eine hohe Fördermenge und einen hohen Betriebsdruck im Aussetzbetrieb. Aussetzbetrieb heißt: Die Pumpe läuft höchstens die Hälfte jeder Stunde bei maximaler Fördermenge und maximalem Druck.
Technische Daten
| Fördermenge | 95 l/min |
|---|---|
| Betriebsdruck | 83 bar |
| Drehzahl | 1.025 min⁻¹ |
| Sauganschluss | 1 1/4" NPT |
| Druckanschluss | 3/4" NPT |
| Wellendurchmesser | 30 mm |
| Material | Nickel-Aluminium-Bronze |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Für die 2537HS stellt der Hersteller die CAD-Dateien des Modells 2531 bereit.
2537HS: Antrieb, Baureihe und Zubehör
- Antrieb
- Für ihren Nennpunkt – 95 l/min bei 83 bar – braucht die 2537HS nach der Faustformel Druck × Fördermenge / 480 rund 16,4 kW Antriebsleistung; der nächste Normmotor darüber hat 18,5 kW. Pumpen dieser Baugröße werden über Riementrieb oder Getriebe angetrieben. Mehr dazu unter Auslegung und Antrieb.
- Baureihe
- Die Baureihe 25 PFR umfasst 14 Modelle mit 60,5–95 l/min und 70–207 bar. Keine Pumpe der Baureihe fördert mehr als die 2537HS, mehr Druck die 2511 (76 l/min bei 105 bar).
- Werkstoff
- Die 2537HS gehört zur Werkstoffgruppe Nickel-Aluminium-Bronze. Mit denselben Kennwerten (Fördermenge, Druck, Drehzahl) gibt es die Pumpe auch in anderen Werkstoffen: 2530HS (Messing) und 2531HS (Edelstahl).
- Zubehör
- Zu 95 l/min und 83 bar passen aus unserem Katalog 10 Druckregelventile, 3 Umlaufventile, 11 Druckentlastungsventile und 5 Pulsationsdämpfer. Die Listen sind auf diesen Betriebspunkt gefiltert.
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 5 | 126544 | Schraube, Sechsk., Sems (M8x25)STCP | 8 | |
| 8 | 134966 | Deckel, LagerALE | 2 | |
| 10 | 27772 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 27771 | Radialwellendichtring - 70DNBR | 2 | |
| 15 | 26512 | Lager, KugelSTL | 2 | |
| 20 | 126809 | Pleuel, komplettBZ | 3 | |
| 21 | 126562 | SicherungsblechSTCP | 3 | |
| 25 | 49795 | Kurbelwelle - beidseitig [3/11]FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 36 | 129343 | Dichtung, Ölmessstab -70DRBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 39 | 27769 | ÖlmessstabABS | 1 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 40 | 126544 | Schraube, Sechsk., Sems (M8x25)STCP | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133582 | Deckel, RückseiteALE | 1 | |
| 51 | 27767 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 133609 | Kurbelgehäuse m/SpannstiftenALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 27790 | ÖlauffangschalePOP | 1 | |
| 59 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| 59 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 2 | |
| 64 | 27784 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 134716 | PlungerstangeSSHB | 3 | |
| 70 | 27785 | Dichtring, Plungerstange - 70DNBR | 3 | |
| 75 | 110669 | StauscheibeS | 3 | |
| 88 | 110670 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 45749 | Plunger (M32x93)CC | 3 | |
| 95 | 89835 | Stehbolzen, Halter (M7x87)SS | 3 | |
| 96 | 20184 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 14190 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44069 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44068 | Plungerhalter (M7) [7/02]SS | 3 | |
| 100 | 49788 | Dichtungshalter, vorne [03/11]NY | 3 | |
| 101 | 110796 | Ölfilz (M32) | 3 | |
| 106 | 44098 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 110 | 45830 | SaugstutzenNAB | 1 | |
| 110 | 48583 | SaugstutzenSS | 1 | |
| 110 | 49265 | SaugstutzenCFBB | 1 | |
| 116 | 19085 | Federring (Modell 2530E)S | 4 | |
| 116 | 126570 | FederringSTCP | 4 | |
| 117 | 88398 | Schraube, Zyl. (M12x40) (Modell 2530E)S | 4 | |
| 117 | 126518 | Schraube, Zyl. (M12x40)STCP | 4 | |
| 125 | 45832 | Dichtung, Hochdruck m/SSSNG | 3 | |
| 143 | 14203 | O-Ring, Adapter, ND-Dichtung, hinten-70DNBR | 3 | |
| 150 | 45752 | Adapter, ND-DichtungBB | 3 | |
| 150 | 45835 | Adapter, ND-DichtungSS | 3 | |
| 154 | 18690 | O-Ring, Adapter, ND-Dichtung, vorne -70DNBR | 3 | |
| 155 | 14520 | O-Ring, Adapter, Ventil -70DNBR | 6 | |
| 157 | 45751 | Adapter, VentilBB | 3 | |
| 157 | 45834 | Adapter, VentilSS | 3 | |
| 164 | 46857 | Ventilsitz [11/95]SS | 6 | |
| 165 | 14014 | O-Ring, VentilsitzNBR | 6 | |
| 166 | 45839 | VentilSS | 6 | |
| 167 | 45840 | Feder, VentilSS | 6 | |
| 168 | 110682 | Federhalter, VentilPVDF | 6 | |
| 185 | 45836 | DruckstutzenNAB | 1 | |
| 185 | 48585 | DruckstutzenSS | 1 | |
| 185 | 49267 | DruckstutzenCFBB | 1 | |
| 186 | 19085 | Federring (Modell 2530E)S | 8 | |
| 186 | 126570 | FederringSTCP | 8 | |
| 188 | 89628 | Schraube, Zyl. (M12x65) (Modell 2530E)S | 8 | |
| 188 | 126517 | Schraube, Zyl. (M12x65)STCP | 8 | |
| – | 6119 | Schmiermittel, Antiseize | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 19085 | Federring (Modell 2530E)S | 4 | |
| – | 19085 | Federring (Modell 2530E)S | 8 | |
| – | 26516 | Wellenschutzkappe | 1 | |
| – | 30278 | Öler (0.03 l) nicht gezeigt | 3 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 30716 | Passfeder (8 x 7 x 43) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 49545 | Saugstutzen, Spülanschluss (1/4" Anschluss)SS | 1 | |
| – | 49789 | Dichtungshalter, hinten [03/11]NY | 3 | |
| – | 88398 | Schraube, Zyl. (M12x40) (Modell 2530E)S | 4 | |
| – | 89628 | Schraube, Zyl. (M12x65) (Modell 2530E)S | 8 | |
| – | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| – | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| – | 126608 | Winkelschienensatz | 1 | |
| – | 701931 | Dichtmittel, Silikon (0,1 l) (nur 2530E) | 1 | |
| – | 814838 | Pumpenkopf, komplett - 2530 | 1 | |
| – | 816538 | Pumpenkopf, komplett - 2537 | 1 | |
| – | 816735 | Pumpenkopf, komplett - 2531 | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
30952
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 14190 O-Ring, Plungerhalter 3×
- 106 44098 Dichtung, Niederdruck m/SS-Feder 3×
- 125 45832 Dichtung, Hochdruck m/SS 3×
- 143 14203 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 18690 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 14520 O-Ring, Adapter, Ventil 6×
-
Dichtungssatz
33607
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 14161 O-Ring, Plungerhalter 3×
- 106 44827 Dichtung, Niederdruck m/SS-Feder 3×
- 125 48220 Dichtung, Hochdruck m/SS 3×
- 143 11731 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 11744 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 11745 O-Ring, Adapter, Ventil 6×
-
Dichtungssatz
33608
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 48239 O-Ring, Plungerhalter 3×
- 106 48244 Dichtung, Niederdruck m/SS-Feder 3×
- 125 48220 Dichtung, Hochdruck m/SS 3×
- 143 48241 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 48242 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 48240 O-Ring, Adapter, Ventil 6×
-
Dichtungssatz
31257
IPFE (0.0770)I-Perfluorelastomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 703586 O-Ring, Plungerhalter 3×
- 106 76298 Dichtung, Niederdruck m/SS-Feder 3×
- 125 48220 Dichtung, Hochdruck m/SS 3×
- 143 701851 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 703588 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 702962 O-Ring, Adapter, Ventil 6×
-
Dichtungssatz
76292
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 14190 O-Ring, Plungerhalter 3×
- 106 76298 Dichtung, Niederdruck m/SS-Feder 3×
- 125 48220 Dichtung, Hochdruck m/SS 3×
- 143 14203 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 18690 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 14520 O-Ring, Adapter, Ventil 6×
Ventilsätze
-
Ventilsatz
33952
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 143 14203 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 18690 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 14520 O-Ring, Adapter, Ventil 6×
- 164 46857 Ventilsitz 3×
- 165 14014 O-Ring, Ventilsitz 3×
- 166 45839 Ventil 3×
- 167 45840 Feder, Ventil 3×
- 168 110682 Federhalter, Ventil 3×
-
Ventilsatz
31267
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 143 11731 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 11744 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 11745 O-Ring, Adapter, Ventil 6×
- 164 46857 Ventilsitz 3×
- 165 48238 O-Ring, Ventilsitz 3×
- 166 45839 Ventil 3×
- 167 45840 Feder, Ventil 3×
- 168 110682 Federhalter, Ventil 3×
-
Ventilsatz
31268
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 143 48241 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 48242 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 48240 O-Ring, Adapter, Ventil 6×
- 164 46857 Ventilsitz 3×
- 165 48243 O-Ring, Ventilsitz 3×
- 166 45839 Ventil 3×
- 167 45840 Feder, Ventil 3×
- 168 110682 Federhalter, Ventil 3×
-
Ventilsatz
76267
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 143 701851 O-Ring, Adapter, ND-Dichtung, hinten 3×
- 154 703588 O-Ring, Adapter, ND-Dichtung, vorne 3×
- 155 702962 O-Ring, Adapter, Ventil 6×
- 164 46857 Ventilsitz 3×
- 165 703587 O-Ring, Ventilsitz 3×
- 166 45839 Ventil 3×
- 167 45840 Feder, Ventil 3×
- 168 110682 Federhalter, Ventil 3×
Weitere Modelle der Baureihe 25 PFR
2510
- Fördermenge
- 76 l/min
- Betriebsdruck
- 140 bar
- Drehzahl
- 1.450 min⁻¹
- Material
- Messing
2511
- Fördermenge
- 76 l/min
- Betriebsdruck
- 105 bar
- Drehzahl
- 1.450 min⁻¹
- Material
- Edelstahl
2530
- Fördermenge
- 95 l/min
- Betriebsdruck
- 70 bar
- Drehzahl
- 1.025 min⁻¹
- Material
- Messing
2530E
- Fördermenge
- 94,6 l/min
- Betriebsdruck
- 83 bar
- Drehzahl
- 1.025 min⁻¹
- Material
- Messing
