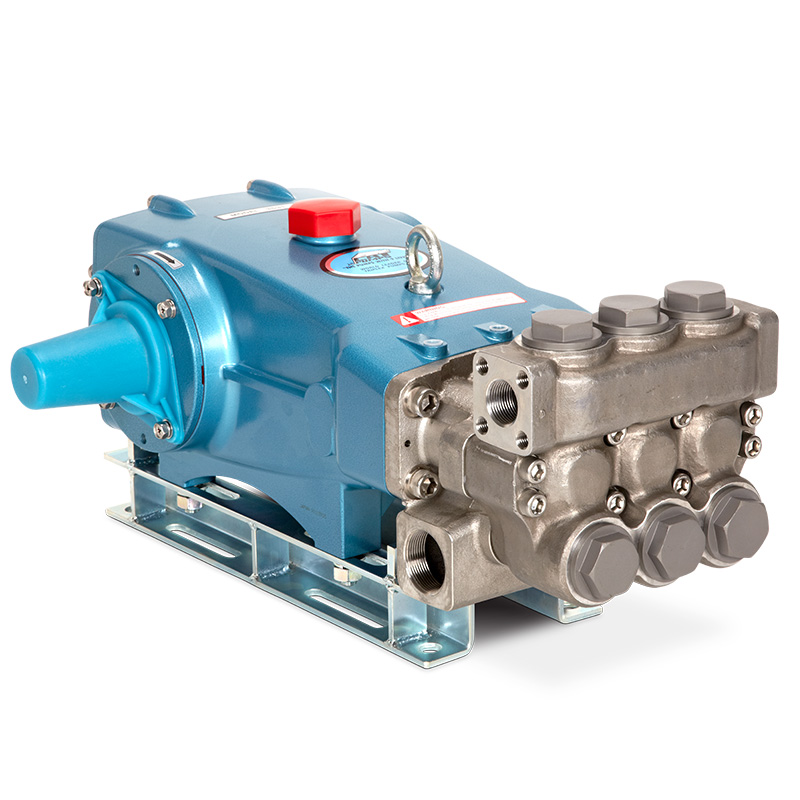

Hochdruck-Plungerpumpe · Baureihe 35 PFR 3531DHS

Name: 3531DHS
Brand: CAT PUMPS
SKU: 3531DHS

Diese Triplex-Verdrängerpumpe (drei Plungerstangen) besteht aus einem Saugstutzen aus Edelstahl 316, einem Druckstutzen aus Duplex-Edelstahl, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und standardmäßigen NBR-Dichtungen (Buna-N) und O-Ringen.

Hochfeste Pleuelstangen und Plungerstangen ermöglichen einen hohen Förderstrom und Betriebsdruck für den intermittierenden Einsatz dieser Pumpen der HS"-Serie. Unter intermittierendem Betrieb versteht man den Betrieb der Pumpe bei maximalem Förderstrom und Druck für nicht mehr als 50 % der Zeit in einer Stunde.

Die 3531DHS gibt es auch als alternative Spezifikation aus dem Herstellerkatalog, mit denselben Kennwerten. Zur alternativen Spezifikation

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	151 l/min
Betriebsdruck	138 bar
Drehzahl	888 min⁻¹
Sauganschluss	1 1/2" NPT(F)
Druckanschluss	1" NPT(F)
Wellendurchmesser	35 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

Explosionszeichnung 3531DHS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	96049	Schraube, Sechsk. Sems (M10x25) [06/18]S	8
8	134604	Deckel, Lager [06/18]ALE	2
9	815279	Distanzscheibe, geteilt 2-Tlg [06/18]FBR	2
10	12398	O-Ring, Lagergehäuse - 70DNBR	2
11	13296	Radialwellendichtring - 70DNBR	2
12	855049	Distanzscheibe, geteilt 2-TlgS	0-2
15	29326	Lager, RolleSTL	2
20	126725	Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ	3
21	126749	Sicherungsblech (M10)STCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
23	122045	Schraube, Sechsk. (M10x55)STZP	6
25	29325	Kurbelwelle - beidseitig (M48)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125753	Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	45936	Deckel, Rückseite (siehe Tech Bulltin 118)ALE	1
51	16612	O-Ring, Gehäusedeckel - 70DNBR	1
53	134784	Kurbelgehäuse (Enthält:34, 54) [06/18]ALE	1
54	27488	SpannstiftS	2
56	27790	ÖlauffangschalePOP	1
59	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	2
64	43864	Bolzen, KreuzkopfCM	3
65	49166	Plungerstange (Modell 3521DHS)SSHB	3
69	126587	Scheibe, DichtringSTCP	3
70	100488	Dichtring, PlungerstangeNBRS	3
75	43865	StauscheibeS	3
88	45676	Scheibe, geschlitzt (M16)S	3
90	43921	Plunger (M40x145)CC	3
95	89778	Stehbolzen, Plungeralter (M10x135)SS	3
96	20189	Stützring, PlungerhalterPTFE	3
97	11345	O-Ring, Plungerhalter - 70DNBR	3
98	44085	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
99	44084	Plungerhalter (M10)SS	3
100	814279	Dichtungshalter, 2-TlgPVDF	3
101	44112	Ölfilz	3
106	44113	Dichtung, Niederdruck m/SS-FederNBR	3
107	44115	Distanzring, ND-DichtungNAB	3
107	45381	Distanzring, ND-DichtungSS	3
110	45124	SaugstutzenNAB	1
110	45365	Saugstutzen (3501, 3511)SS	1
110	49464	Saugstutzen - (Modelle 3570, 3570S)BBCP	1
112	11379	O-Ring, Saugstutzen - 70DNBR	3
117	44585	Schraube, Zyl. (M14x40)S	4
126	46494	Adapter, weiblichBB	3
126	48391	Adapter, weiblichD	3
127	44609	V-PackungSTG	6
128	43928	Adapter, männlichBB	3
128	45368	Adapter, männlichSS	3
141	49519	Feder, DichtungspaketSS	3
155	48860	O-Ring, Distanzstück, V-Packung - 90DNBR	6
156	48362	Stützring, V-Packung ZylinderD	6
157	49478	Distanzstück, V-PackungBB	3
157	49520	Distanzstück, V-PackungSS	3
157	49521	Distanzstück, V-PackungNAB	3
162	48363	Stützring, VentilsitzD	6
163	26142	O-Ring, Ventilsitz - 80DNBR	6
164	44612	VentilsitzSS	6
164	44727	VentilsitzS	6
166	43932	VentilS	6
166	44108	VentilSS	6
167	44109	Feder, VentilSS	6
168	44728	Federhalter, VentilPVDF	6
170	44729	Scheibe, FederhalterSS	6
171	44644	Feder (70kg), VentilstopfenSS	6
172	89827	O-Ring, Ventilstopfen - 90DNBR	6
173	48364	Stützring, VentilstopfenD	6
174	44643	Ventilstopfen (siehe Tech Bulletin 074)NAB	6
174	46444	Ventilstopfen (siehe Tech Bulletin 074)FBB	6
174	49300	VentilstopfenSSD	6
185	49299	DruckstutzenSSD	1
185	49465	DruckstutzenBBCP	1
185	76335	DruckstutzenNAB	1
188	89981	Schraube, Zyl. (M12x70)S	8
250	855042	Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30278	Öler (0.03 l) nicht gezeigt	3
–	30742	Passfeder, M10 x 8 x 70	1
–	34018	Montagesatz, direkt (STZP R)	1
–	34235	Ventilsatz (3535HS, 3535CHS) - Standard NBR	2
–	34314	Satz, Ölablass-Schlauch	1
–	45367	Adapter Adapter, weiblichSS	3
–	80540	Schraube, Sechsk. (M12x100) (Einstellschraube)	1
–	125397	Saugstutzen, Spülanschluss (1/4" Anschluss) (3501C, 3511C)SS	1
–	126611	Winkelschienensatz (STZP R)	1
–	814522	Pumpenkopf, komplett - 3537HS	1
–	818372	Pumpenkopf, komplett - 3531DHS	1
–	818427	Pumpenkopf, komplett - 3535HS	1
–	819000	Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)	1
–	6133	Öl, Triebwerk, Kanne 4l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

31040

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 11345 O-Ring, Plungerhalter 3×
- 106 44113 Dichtung, Niederdruck 3×
- 112 11379 O-Ring, Saugstutzen 3×
- 127 44609 V-Packung 6×
- 155 48860 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
Dichtungssatz

33055

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 11375 O-Ring, Plungerhalter 3×
- 106 44740 Dichtung, Niederdruck 3×
- 112 14183 O-Ring, Saugstutzen 3×
- 127 44741 V-Packung 6×
- 155 20137 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
Dichtungssatz

33262

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 701490 O-Ring, Plungerhalter 3×
- 106 46955 Dichtung, Niederdruck 3×
- 112 701491 O-Ring, Saugstutzen 3×
- 127 44609 V-Packung 6×
- 155 701492 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
Dichtungssatz

76948

IPFE (0.0770)I-Perfluorelastomer

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 97 702961 O-Ring, Plungerhalter 3×
- 106 76398 Dichtung, Niederdruck 3×
- 112 702705 O-Ring, Saugstutzen 3×
- 127 76780 V-Packung 6×
- 155 703159 O-Ring, Distanzstück, V-Packung 6×
- 156 202164 Stützring, O-Ring, Distanzstück, V-Packung 6×
- 156 20464 Backup Ring, V-Packing Spacer 6×

Ventilsätze

Ventilsatz

34017

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 11 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 26142 O-Ring, Ventilsitz 3×
- 164 44727 Ventilsitz (3520, 3520C) 3×
- 164 44612 Ventilsitz 3×
- 166 43932 Ventil (3520, 3520C) 3×
- 166 44108 Ventil 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 89827 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
Ventilsatz

31955

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 14330 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 11747 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
Ventilsatz

31952

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 701493 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 701494 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
Ventilsatz

76617

IPFE (0.0770)I-Perfluorelastomer

enthält 12 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 162 44614 Stützring, Ventilsitz 3×
- 163 702808 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 703169 O-Ring, Ventilstopfen 3×
- 172 701369 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
- 173 20388 Stützring, Ventilstopfen 3×
