Hochdruck-Plungerpumpe · Baureihe 35 PFR 3501

Name: 3501
Brand: CAT PUMPS
SKU: 3501

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	37,9 l/min
Betriebsdruck	345 bar
Drehzahl	915 min⁻¹
Sauganschluss	1 1/2" NPT(F)
Druckanschluss	3/4" NPT(F)
Wellendurchmesser	35 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

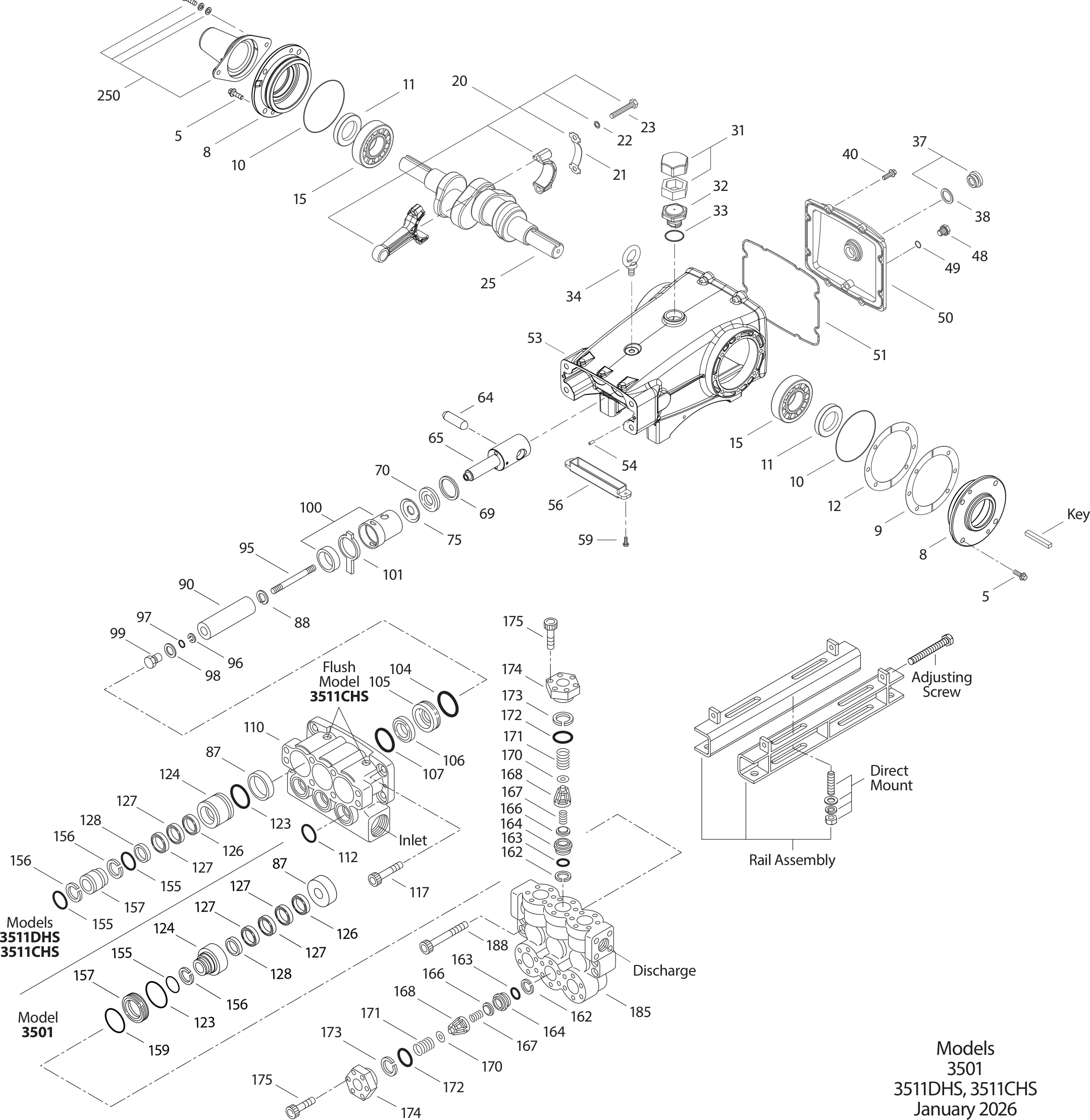

Explosionszeichnung 3501 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	96049	Schraube, Sechsk. Sems (M10x25) [06/18]S	8
8	134604	Deckel, Lager [06/18]ALE	2
9	815279	Distanzscheibe, geteilt 2-Tlg [06/18]FBR
10	12398	O-Ring, Lagergehäuse - 70DNBR	2
11	13296	Radialwellendichtring - 70DNBR	2
12	855049	Distanzscheibe, geteilt 2-TlgS
15	29326	Lager, RolleSTL	2
20	126725	Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ	3
21	126749	Sicherungsblech (M10)STCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
23	122045	Schraube, Sechsk. (M10x55)STZP	6
25	29325	Kurbelwelle - beidseitig (M48)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125753	Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	45936	Deckel, Rückseite (siehe Tech Bulltin 118)ALE	1
51	16612	O-Ring, Gehäusedeckel - 70DNBR	1
53	134784	Kurbelgehäuse (Enthält:34, 54) [06/18]ALE	1
54	27488	SpannstiftS	2
56	27790	ÖlauffangschalePOP	1
59	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	2
64	43864	Bolzen, KreuzkopfCM	3
65	45118	PlungerstangeSSZZ	3
65	49166	Plungerstange (Modell 3521DHS)SSHB	3
69	126587	Scheibe, DichtringSTCP	3
70	100488	Dichtring, PlungerstangeNBRS	3
75	43506	StauscheibeS	3
75	43865	StauscheibeS	3
87	49667	AusgleichsringSS	3
87	109608	AusgleichsringSS	3
88	45675	Scheibe, geschlitztS	3
88	45676	Scheibe, geschlitzt (M16)S	3
90	43866	Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC	3
90	43945	Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC	3
95	89778	Stehbolzen, Plungeralter (M10x135)SS	3
95	89779	Stehbolzen, Plungerhalter (M7x123) Modell 3501,3501C, (M10x135) Modell 3511,3511CS	3
96	20184	Stützring, PlungerhalterPTFE	3
96	20189	Stützring, PlungerhalterPTFE	3
97	11345	O-Ring, Plungerhalter - 70DNBR	3
97	14190	O-Ring, Plungerhalter - 70DNBR	3
98	44069	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
98	44085	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
99	44068	Plungerhalter (M7) [7/02]SS	3
99	44084	Plungerhalter (M10)SS	3
100	814279	Dichtungshalter, 2-TlgPVDF	3
101	44095	Ölfilz	3
101	44096	Ölfilz	3
104	43875	O-Ring, Adapter - 70DNBR	3
105	113022	Adapter, Low-Pressure SealSS	3
105	701344	Adapter, ND-DichtungSS	3
106	44071	Dichtung, Niederdruck m/SS-FederNBR	3
106	44086	Dichtung, Niederdruck m/SS-FederNBR	3
107	44074	Distanzring, ND-DichtungSS	3
107	44089	Distanzring, ND-DichtungSS	3
110	45365	Saugstutzen (3501, 3511)SS	1
112	11379	O-Ring, Saugstutzen - 70DNBR	3
117	44585	Schraube, Zyl. (M14x40)S	4
123	12391	O-Ring, V-Packung, Zylinder - 70DNBR	3
124	49666	Zylinder, V-PackungSS	3
124	113023	Zylinder, V-PackungSS	3
126	44164	Adapter, weiblichSS	3
126	113024	Adapter, weiblichSS	3
127	44607	V-PackungSTG
127	44610	V-PackungSTG
128	44165	Adapter, männlichSS	3
128	113025	Adapter, männlichSS	3
155	11379	O-Ring, Saugstutzen - 70DNBR
155	132961	O-Ring, V-Packing Spacer 3/6NBR
156	28243	Stützring, Distanzstück, V-Packung 3/6PTFE
156	28675	Stützring, Distanzstück, V-Packung 3/6PTFE
157	49668	Distanzstück, V-PackungSS	3
157	113026	Distanzstück, V-PackungSS	3
159	12390	O-Ring, Distanzstück, V-Packung - 70DNBR
162	21985	Stützring, VentilsitzPTFE	6
163	26089	O-Ring, Ventilsitz - 80DNBR	6
164	49671	VentilsitzSS	6
166	44081	VentilSS	6
167	44082	Feder, VentilSS	6
168	44735	Federhalter, VentilPVDF	6
170	44794	Scheibe, FederhalterSS	6
171	44793	Feder, VentilstopfenSS	6
172	15853	O-Ring, Ventilstopfen - 70DNBR	6
173	20224	Stützring, VentilstopfenPTFE	6
174	45603	VentilstopfenSS	6
175	87951	Schraube, Zyl. (M10x30)S	36
185	49669	DruckstutzenSSD	1
185	49672	DruckstutzenSSD	1
188	89981	Schraube, Zyl. (M12x70)S	8
250	855042	Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenPOP	1
–	0696	Reverse Pliers (Not Shown)	1
–	1038	Kit, Seal - Standard NBR (Models 3511DHS, 3511CHS)	1
–	2273	Crankcase Oil Seal Removal and Installation Kit (Not Shown)	1
–	6037	Kit, Seal - Standard NBR (Model 3501)	1
–	6251	Kit, Valve - Standard - NBR	2
–	18438	Head, Complete with NBR Seals and O-Rings (Models 3511DHS)	1
–	18459	Head, Complete with NBR Seals and O-Rings (Model 3501)	1
–	30278	Öler (0.03 l) nicht gezeigt	3
–	34018	Montagesatz, direkt (STZP R)	1
–	34021	Key (M10 x 8 x 70) 1	7
–	34039	Montagesatz, direkt (S)	7
–	34314	Satz, Ölablass-Schlauch	1
–	76514	Mount, Rail Assembly (S) (Includes: 34039) 1	3
–	80540	Schraube, Sechsk. (M12x100) (Einstellschraube)	6
–	92674	Mount, Rail Assembly (STZP R) (Includes: 34018)	1
–	125397	Saugstutzen, Spülanschluss (1/4" Anschluss) (3501C, 3511C)SS	1
–	819000	Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)	3
–	990013	Hub, "B", 35 mm (STL) 1	6
–	6133	Öl, Triebwerk, Kanne 4l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

76037

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 97 14190 O-Ring, Plungerhalter (3501,3501C) 3×
- 104 43875 O-Ring, Adapter 3×
- 106 44071 Dichtung, Niederdruck (3501,3501C) 3×
- 112 11379 O-Ring, Saugstutzen 3×
- 123 12391 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3501,3501C) 9×
- 155 17622 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
- 155 132961 O-Ring, V-Packing Spacer (Model 3501) 3×
- 156 28675 Stützring, Distanzstück, V-Packung (3501,3501C) 3×
- 159 12390 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
Dichtungssatz

76235

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 14161 O-Ring, Plungerhalter (3501,3501C) 3×
- 104 44826 O-Ring, Adapter 3×
- 106 44381 Dichtung, Niederdruck (3501,3501C) 3×
- 112 14183 O-Ring, Saugstutzen 3×
- 123 13266 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3501,3501C) 9×
- 155 11719 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
- 156 28675 Stützring, Distanzstück, V-Packung (3501,3501C) 3×
- 159 13264 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
Dichtungssatz

76085

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 48239 O-Ring, Plungerhalter (3501,3501C) 3×
- 104 701656 O-Ring, Adapter 3×
- 106 76071 Dichtung, Niederdruck (3501,3501C) 3×
- 112 701491 O-Ring, Saugstutzen 3×
- 123 701657 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3501,3501C) 9×
- 155 701654 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
- 156 28675 Stützring, Distanzstück, V-Packung (3501,3501C) 3×
- 159 701749 O-Ring, Distanzstück, V-Packung (3501,3501C) 3×
Dichtungssatz

993597

FFKM (0.0770)Perfluorelastomer

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 703586 O-Ring, Plunger Retainer (Model 3501) 3×
- 104 702977 O-Ring, Adapter 3×
- 106 703179 Seal, Low-Pressure with SS-Spring (Model 3501) 3×
- 112 702705 O-Ring, Inlet Manifold 3×
- 123 703481 O-Ring, V-Packing Cylinder 3×
- 127 76607 V-Packing (Model 3501) 9×
- 155 701716 O-Ring, V-Packing Spacer (Model 3501) 3×
- 156 28675 Stützring, Distanzstück, V-Packung 3/6 3×
- 159 703486 O-Ring, V-Packing Spacer (Model 3501) 3×

Ventilsätze

Ventilsatz

76251

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 26089 O-Ring, Ventilsitz 3×
- 164 49671 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 15853 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

76798

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 11377 O-Ring, Ventilsitz 3×
- 164 49671 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 11720 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

76351

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 46647 O-Ring, Ventilsitz 3×
- 164 49671 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 701481 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

76451

IPFE (0.0770)I-Perfluorelastomer

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 703244 O-Ring, Ventilsitz 3×
- 164 49671 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 702974 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
