Hochdruck-Plungerpumpe · Baureihe 5 PFR

323

Diese Triplex-Verdrängerpumpe (drei Kolbenstangen) mit Hubkolben besteht aus einem verchromten Messing-Pumpenkopf, Ventilbaugruppen aus Edelstahl 304 und verchromten Hülsen und Zylindern aus Edelstahl 304. Mehrere Kolbenteller- und Dichtungskonfigurationen sind mit O-Ringen aus NBR (Buna-N) erhältlich.

Der Riemenantrieb mit niedriger Drehzahl sorgt für eine starke Ansaugung und eine lange Lebensdauer von Pumpe und Dichtungen.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 19 l/min
Betriebsdruck 105 bar
Drehzahl 1.000 min⁻¹
Sauganschluss 1/2"
Druckanschluss 1/2"
Wellendurchmesser 20 mm
Material Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

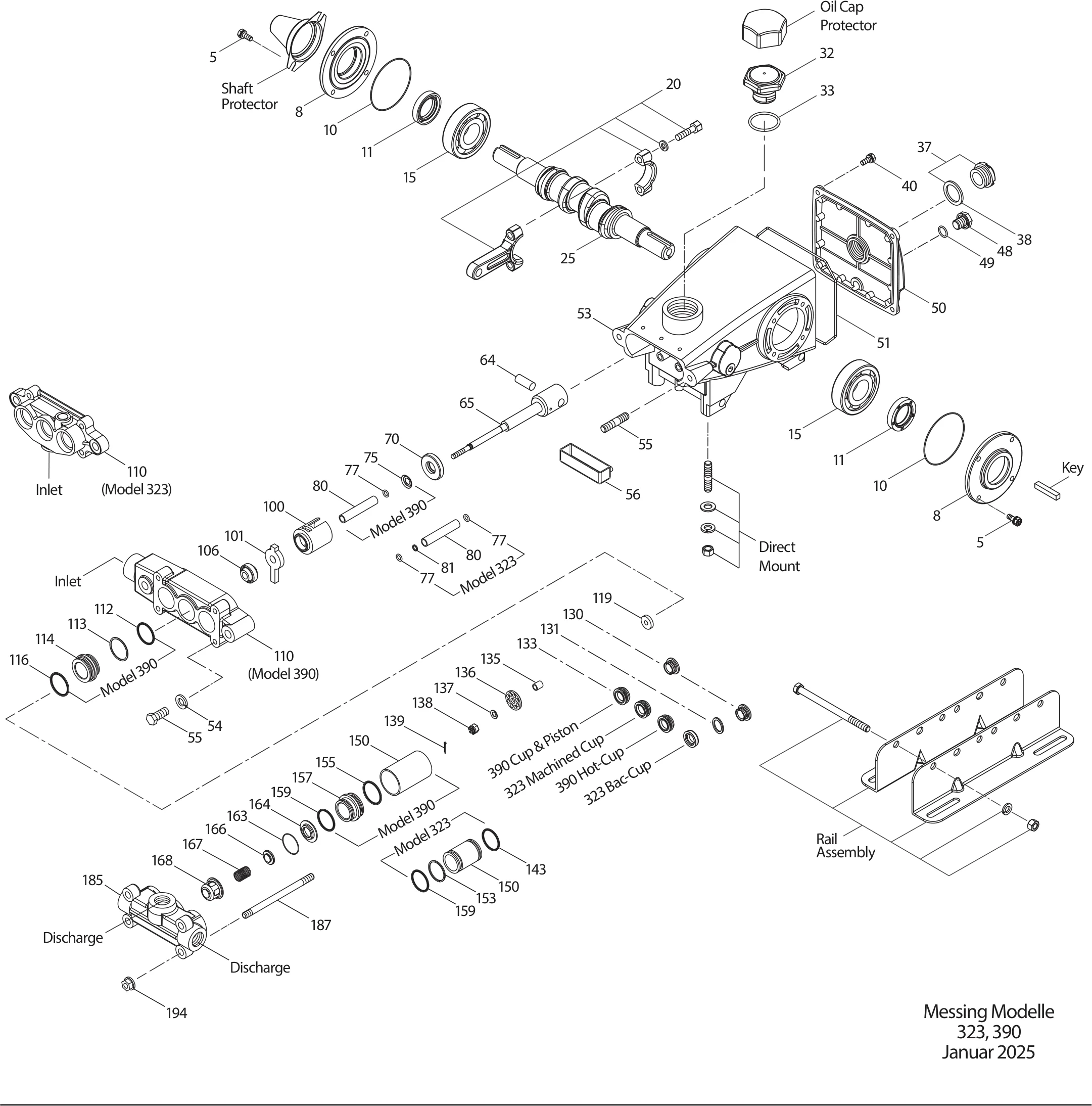

Explosionszeichnung

Explosionszeichnung 323

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
5125824Schraube, Sechsk., Sems (M6x16) 8/4STCP8
843344Deckel, Lager 2/1/2AL2
1043343O-Ring, Lagerdeckel - 70DNBR2
1143222Radialwellendichtring - 70D 1/0NBR2
1514480Lager, KugelSTL2
2045883Pleuel, komplettHS3
2543342Kurbelwelle, beidseitig (M18) (Modelle 310, 310B)FCM1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
3792241Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC1
3844428Flachdichtung, Ölschauglas - 80DNBR1
40126541Schraube, Sechsk. Sems (M6x20)STCP4
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5048772Deckel, Rückseite [07/08]AL1
5148773O-Ring, Gehäusedeckel [07/08]NBR1
5348769KurbelgehäuseAL1
54126231Federring (M10)STCP2
55126516Schraube (323: M10 x 30) (390: M10 x 50)STCP2
55126531Schraube, Sechsk. (M10x30)STCP2
5643355ÖlauffangschalePOP1
6443351Bolzen, KreuzkopfCM3
6543775KolbenstangeSZZ3
6544312KolbenstangeSZZ3
7043527DichtringNBR3
7525327StauscheibeS3
7725392O-Ring, Hülse 6/3NBR
8025299HülseSCP3
8044311HülseSCP3
8129003Stützring, Hülse 3/0PTFE
10043530DichtungshalterPVDF3
10143532Ölfilz3
10625153Dichtung, Niederdruck, blauer PunktNBR3
11043767Saugstutzen (323: Anschluss unten) (390: Anschluss seitlich)BBCP1
11044286Saugstutzen (323: Anschluss unten) (390: Anschluss seitlich)BBCP1
11243781O-Ring, Adapter, Auslass, hintenNBR
11311261Distanzstück, Zylinder (nur mittig) 0/1FBR
11444287Adapter, Einlass 0/3BB
11627536O-Ring, Adapter, aussen 0/6NBR
11927944Ventil, EinlassS3
11943533Ventil, EinlassS3
13027945KolbenS3
13143788Ring, ManschettePTFE3
13327946Kolbenmanschette (323: bearbeitet)FPM3
133129579Kolbenmanschette (323: bearbeitet)NBR3
13527796Distanzstück, KolbenS3
13527983Distanzstück, KolbenS3
13627947KolbenhalterS3
13629588KolbenhalterS3
13715850ScheibeS3
13727006Scheibe, konisch (M6)S3
13826546KronenmutterS3
13827000Kronenmutter (M6)S3
13914158Splint (M1.6x10)S3
14343781O-Ring, Adapter, Auslass, hintenNBR3
15043768ZylinderSCP3
15044288ZylinderSCP3
15321986Stützring, ZylinderPTFE3
15527536O-Ring, Adapter, aussen 0/6NBR
15744310Adapter, Auslass 0/3BB
15943781O-Ring, Adapter, Auslass, hintenNBR3
16343793O-Ring, VentilsitzNBR3
16443779VentilsitzS3
164103956VentilsitzS3
16643721VentilS3
166104302VentilS3
16743251Feder, VentilS3
16843780Federhalter, VentilS3
168103957Federhalter, VentilS3
18543770DruckstutzenBBCP1
187126551Stehbolzen, Druckstutzen (323: M8 x 100) (390: M8 x 110)STCP4
187126782Stehbolzen, Druckstutzen (323: M8 x 100) (390: M8 x 110)STCP4
194126201Sechskantmutter, Flansch (M8)STCP4
–6124Dichtung, Flüssig (0,1 l)1
–28460Hülse, unverchromt (323)S3
–30057Passfeder (M6 x 6 x 25)1
–30243Montagesatz, direkt (STZP)1
–31825Dichtungssatz - FPM (Modell 390)1
–34011Dichtungssatz - blauer Punkt (Modell 323)1
–34334Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)1
–43835Zylinder, unverchromt (323)S3
–100015Dichtung, Niederdruck (ungeschmiert)FPM3
–118672Wellenschutzkappe1
–126610Winkelschienensatz (STZP R)1
–828710Schutzkappe, Öl m/Dichtung1
–6132Öl, Triebwerk, Flasche 1l1
