Hochdruck-Kolbenpumpe · Baureihe 10 PFR
621
Diese Kolbenpumpe mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 22,7 l/min |
|---|---|
| Betriebsdruck | 83 bar |
| Drehzahl | 850 min⁻¹ |
| Sauganschluss | 1" NPT(F) |
| Druckanschluss | 3/4" NPT(F) |
| Wellendurchmesser | 25 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

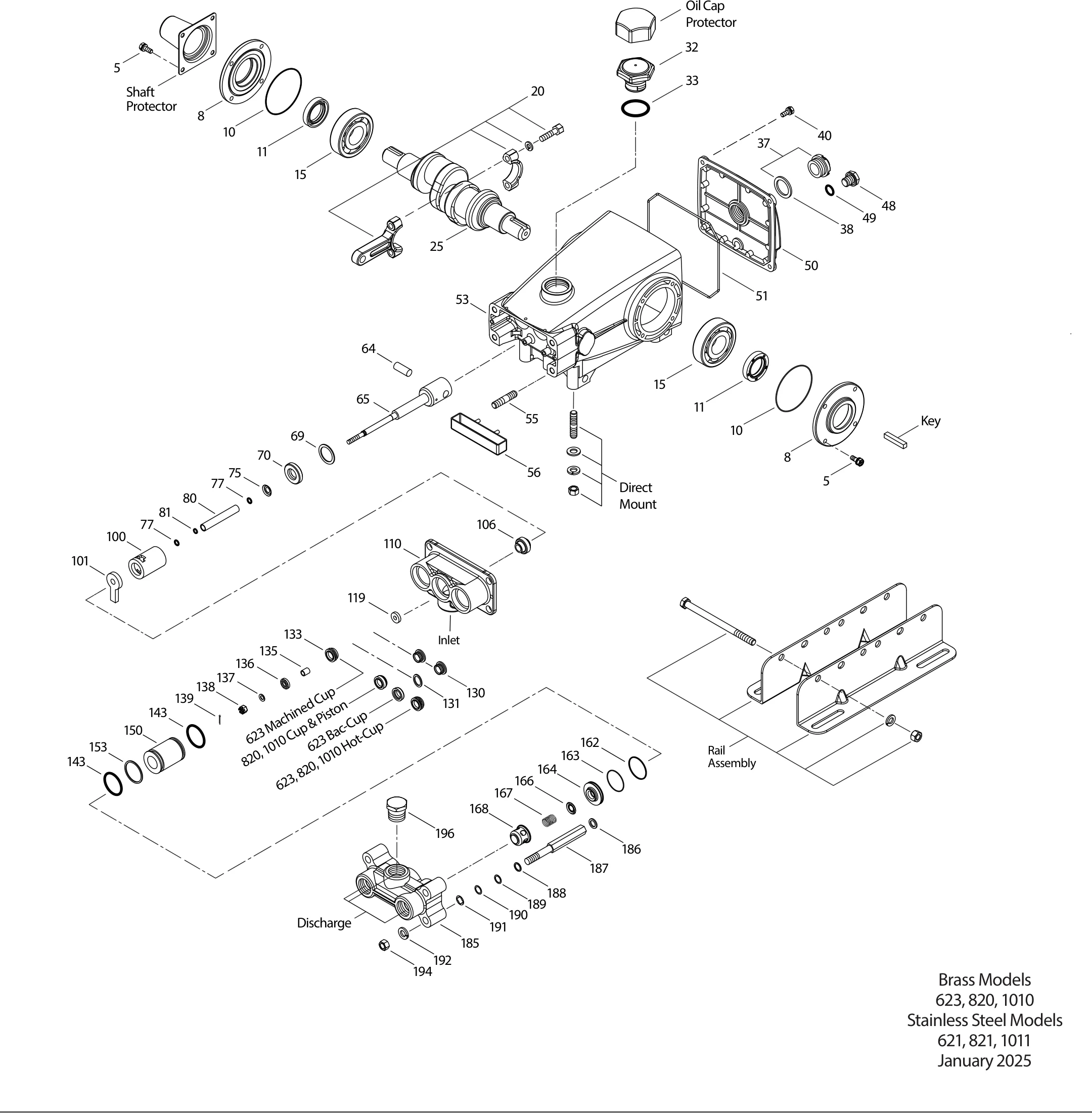

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 8 | |
| 8 | 27331 | Deckel, LagerAL | 2 | |
| 10 | 26965 | O-Ring, Lagerdeckel - 70DNBR | 2 | |
| 11 | 27330 | RadialwellendichtringNBR | 2 | |
| 15 | 47080 | Lager, KugelSTL | 2 | |
| 20 | 48733 | Pleuel, komplett [5/02]TNM | 3 | |
| 25 | 27329 | Kurbelwelle, beidseitig (M28.5)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 49712 | Deckel, RückseiteAL | 1 | |
| 51 | 14070 | O-Ring, GehäusedeckelNBR | 1 | |
| 53 | 49710 | Kurbelgehäuse m/SpannstiftenAL | 1 | |
| 55 | 126545 | Stiftschraube (M10x45)STCP | 4 | |
| 56 | 27911 | Ölauffangschale (mit Pos. 100,101,106 verwenden) für blau-Punkt DichtungenPOP | 1 | |
| 64 | 20251 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 27337 | KolbenstangeSZZ | 3 | |
| 69 | 126585 | Scheibe, DichtringSTCP | 3 | |
| 70 | 27339 | Dichtring, KolbenstangeNBR | 3 | |
| 75 | 25327 | StauscheibeS | 3 | |
| 77 | 25392 | O-Ring, Hülse 6/3NBR | 6 | |
| 80 | 27340 | HülseSCP | 3 | |
| 81 | 29003 | Stützring, Hülse 3/0PTFE | 3 | |
| 100 | 27341 | DichtungshalterPVDF | 3 | |
| 101 | 27910 | Ölfilz (mit Pos. 56,100,106 verwenden) für blau-Punkt Dichtungen | 3 | |
| 106 | 30315 | Dichtung, Niederdruck, geschmiertNBR | 3 | |
| 110 | 27344 | Saugstutzen (Modelle 623, 820, 1010)NABC | 1 | |
| 119 | 27347 | Ventil, EinlassS | 3 | |
| 119 | 27497 | Ventil, EinlassS | 3 | |
| 119 | 27813 | Ventil, EinlassS | 3 | |
| 130 | 27814 | KolbenS | 3 | |
| 130 | 27820 | KolbenS | 3 | |
| 133 | 30340 | KolbenmanschetteNBR | 3 | |
| 135 | 27348 | Distanzstück, KolbenS | 3 | |
| 135 | 27499 | Distanzstück, KolbenS | 3 | |
| 136 | 20324 | KolbenhalterS | 3 | |
| 136 | 27002 | Halter, KolbenS | 3 | |
| 136 | 27500 | KolbenhalterS | 3 | |
| 137 | 27006 | Scheibe, konisch (M6)S | 6 | |
| 138 | 27000 | Kronenmutter (M6)S | 3 | |
| 139 | 14158 | Splint (M1.6x10)S | 3 | |
| 143 | 26969 | O-Ring, Zylinder - 70DNBR | 6 | |
| 150 | 28340 | Zylinder (M50)SCP | 3 | |
| 150 | 28341 | Zylinder (M50)SCP | 3 | |
| 150 | 28342 | Zylinder (M50)SCP | 3 | |
| 153 | 28204 | Stützring, Zylinder (Modelle 621, 623, 820, 821)PTFE | 3 | |
| 162 | 43062 | Stützring, VentilsitzPTFE | 3 | |
| 163 | 26966 | O-Ring, Ventilsitz - 70DNBR | 3 | |
| 164 | 43428 | VentilsitzS | 3 | |
| 166 | 43721 | VentilS | 3 | |
| 167 | 43251 | Feder, VentilS | 3 | |
| 168 | 43429 | Federhalter, VentilS | 3 | |
| 185 | 43046 | Druckstutzen (Modelle 623, 820, 1010)BBCP | 1 | |
| 186 | 126593 | Scheibe (M10.5x1.5)STCP | ||
| 187 | 43047 | Stehbolzen, Sechsk., Pumpenkopf "B"STCP | 4 | |
| 188 | 126582 | Distanzscheibe (M10.5x1.0)STCP | ||
| 189 | 126583 | Distanzscheibe (M10x0.5)STCP | ||
| 190 | 126584 | Distanzscheibe (M10x0.3)STCP | ||
| 191 | 27357 | Sicherungsscheibe (M10)STZP | 4 | |
| 192 | 126231 | Federring (M10)STCP | 4 | |
| 194 | 126522 | Sechskantmutter (M10x1.5)STCP | 4 | |
| 196 | 20326 | Stopfen, Einlass [3/4" NPT(F)]BBCP | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 27006 | Scheibe, konisch (M6)S | 3 | |
| – | 28776 | Zylinder (M50) (unverchromt)S | 3 | |
| – | 28778 | Zylinder (M50) (unverchromt)S | 3 | |
| – | 28780 | Zylinder (M50) (unverchromt)S | 3 | |
| – | 28782 | Hülse (unverchromt)S | 3 | |
| – | 30247 | Saugstutzen (Modelle 621, 821, 1011)SS | 1 | |
| – | 30248 | Druckstutzen (Modelle 621, 821, 1011)SS | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30284 | Hub and Key Assembly (Not Shown) | 1 | |
| – | 30613 | Assembly, Rail (5.72" - See Dimensional Drawing) | 1 | |
| – | 30653 | Assembly, Mount (Not Shown) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 43139 | Wellenschutzkappe | 1 | |
| – | 50146 | Passfeder, M7 x 7 x 40 | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
30305
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 10630315Dichtung, Niederdruck3×
- 133290893×
- 13914158Splint3×
- 14326969O-Ring, Cylinder6×
- 15328204Backup Ring, Cylinder3×
Dichtungssatz
30397
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 10127340Hülse3×
- 10625327Stauscheibe3×
- 10630315Dichtung, Niederdruck, geschmiert3×
- 133290923×
- 13925392O-Ring, Hülse 6/36×
- 13914158Splint (M1.6x10)3×
- 14326969O-Ring, Zylinder - 70D6×
Dichtungssatz
30226
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 10127910Ölfilz3×
- 10625153Dichtung, Niederdruck3×
- 13030543Piston (Bac-Cup)3×
- 13130544Bac-Cup Ring3×
- 133431723×
- 13914158Splint3×
- 14326969O-Ring, Cylinder6×
- 35522130Inserter, Cup1×
Dichtungssatz
30227
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 10127340Hülse3×
- 10625327Stauscheibe3×
- 10625153Dichtung, Niederdruck, blauer Punkt3×
- 133761893×
- 13925392O-Ring, Hülse 6/36×
- 13914158Splint (M1.6x10)3×
- 14326969O-Ring, Zylinder - 70D6×
Dichtungssatz
32212
PTFEPolytetrafluorethylen
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 106701384Slinger, Barrier3×
- 13327815Kolbenmanschette3×
- 13914158Splint (M1.6x10)6×
- 14326969O-Ring, Zylinder - 70D6×
- 15328204Stützring, Zylinder (Modelle 621, 623, 820, 821)3×
- 35515770Inserter, Cup1×
Ventilsätze
Ventilsatz
30687
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14326969O-Ring, Zylinder6×
- 15328204Stützring, Zylinder3×
- 16243062Stützring, Ventilsitz3×
- 16326966O-Ring, Ventilsitz3×
- 16443428Ventilsitz3×
- 16643721Ventil3×
- 16743251Feder, Ventil3×
- 16843429Federhalter, Ventil3×
Ventilsatz
30449
FPM (FLACH)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14326969O-Ring, Zylinder6×
- 15328204Stützring, Zylinder3×
- 16243062Stützring, Ventilsitz3×
- 16326966O-Ring, Ventilsitz3×
- 16443063Ventilsitz3×
- 16620262Ventil3×
- 16720265Feder, Ventil3×
- 16843135Federhalter, Ventil3×
Ventilsatz
32213
FPM (STD)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14328459O-Ring, Cylinder6×
- 15328204Stützring, Zylinder (Modelle 621, 623, 820, 821)3×
- 16243062Stützring, Ventilsitz3×
- 16328458O-Ring, Seat3×
- 16443428Ventilsitz3×
- 16643721Ventil3×
- 16743251Feder, Ventil3×
- 16843429Federhalter, Ventil3×
Weitere Modelle der Baureihe 10 PFR
623
- Fördermenge
- 23 l/min
- Betriebsdruck
- 85 bar
- Drehzahl
- 850 min⁻¹
- Material
- Messing
820
- Fördermenge
- 38 l/min
- Betriebsdruck
- 70 bar
- Drehzahl
- 940 min⁻¹
- Material
- Messing
821
- Fördermenge
- 37,9 l/min
- Betriebsdruck
- 69 bar
- Drehzahl
- 940 min⁻¹
- Material
- Edelstahl
1010
- Fördermenge
- 49 l/min
- Betriebsdruck
- 50 bar
- Drehzahl
- 900 min⁻¹
- Material
- Messing
