Hochdruck-Plungerpumpe · Baureihe 18 PFR 1810
Dies ist eine Triplex (drei Plunger) Hochdruckpumpe, die aus wärmebehandelten Edelstahlblockverteilern (SFSS), Einlassventilfedern aus Edelstahl 304, SFSS-Auslassventilbaugruppen mit Keramikkugeln, Keramikplungern, Acetal-Dichtungen, UHMV-V-Packungen und NBR-O-Ringen besteht. Diese Pumpe ist für das Hydrostrahlen, die hydrostatische Prüfung und die Injektion ausgelegt.
Technische Daten
| Fördermenge | 11,4 l/min |
|---|---|
| Betriebsdruck | 690 bar |
| Drehzahl | 1.500 min⁻¹ |
| Sauganschluss | 1/2" NPT |
| Druckanschluss | 3/8" NPT |
| Wellendurchmesser | 30 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
Ein Satz fasst Verschleißteile dieser Pumpe zusammen ↓

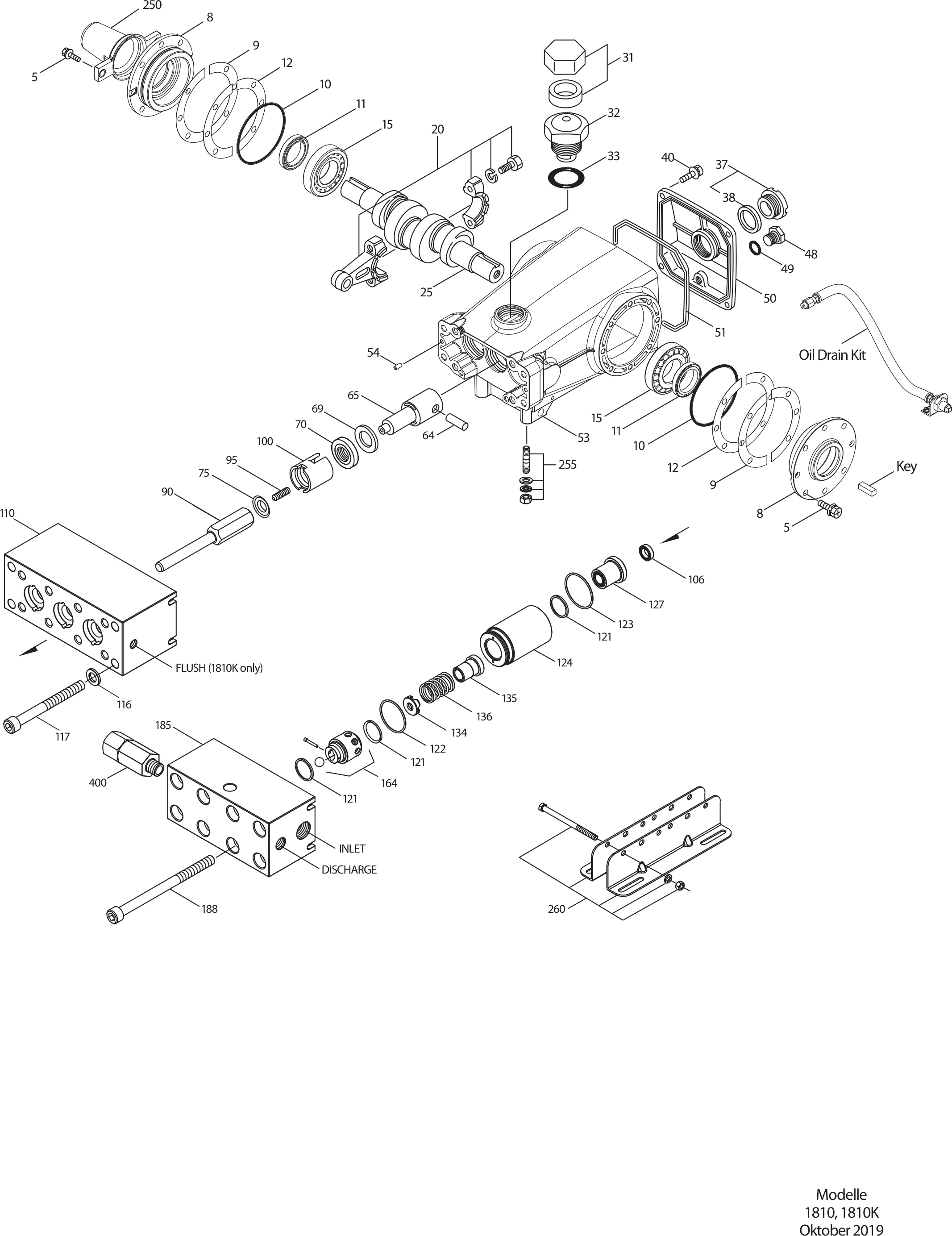

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 2 | 30716 | Passfeder (8 x 7 x 43)STL | 1 | |
| 5 | 49651 | Schraube, Sechsk. Sems (M8x20) [04/19]S | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 2 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 48600 | Pleuel, komplett [11/00]TNM | 3 | |
| 25 | 43494 | Kurbelwelle - beidseitig (M30)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92542 | Schraube, Sechsk. Sems (M6x20)S | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134848 | Kurbelgehäuse (Enthält: 54, 55) [04/19]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48892 | Plungerstange, kurzSSHB | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43506 | StauscheibeS | 3 | |
| 90 | 76595 | Plunger, M11x80, m/S HalterCC | 3 | |
| 95 | 31585 | Stehbolzen (M6x20)S | 3 | |
| 100 | 995590 | DichtungshalterPOP | 3 | |
| 106 | 76111 | Dichtung, NiederdruckST2 | 3 | |
| 110 | 76840 | Block, GehäuseS | 1 | |
| 116 | 31545 | Scheibe (M10)S | 4 | |
| 117 | 31695 | Schraube, Zyl. (M120x100)S | 4 | |
| 121 | 31565 | Ring, Zylinder AbdichtungPTFE | 9 | |
| 122 | 31485 | O-Ring, Zylinder, vorne - 70DNBR | 3 | |
| 123 | 31475 | O-Ring, Zylinder, hinten - 70DNBR | 3 | |
| 124 | 76490 | ZylinderS | 3 | |
| 127 | 76310 | V-Packung m/BZ Zylinder VerstärkungUHMW | 3 | |
| 134 | 76350 | Ventil, EinlassS | 3 | |
| 135 | 76115 | Halter, Feder, EinlassPET | 3 | |
| 136 | 31575 | Feder, Ventil, EinlassS | 3 | |
| 164 | 76510 | Ventilsitz mit KeramikkugelS | 3 | |
| 185 | 76885 | Saug-/Druckstutzen, Block-StyleS | 1 | |
| 188 | 31692 | Schraube, Zyl. (M10x65140)S | 8 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| 255 | 30264 | Montagesatz, direktSTZP | 1 | |
| 260 | 126609 | Winkelschienensatz (STZP R)STZP | 1 | |
| 283 | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| 299 | 992810 | Pumpenkopf, komplett m/PlungernS | 1 | |
| 300 | 76810 | Dichtungsatz (Enthält: 106,121,122, 123,127) - Standard | 1 | |
| 400 | 9920 | Zusammenbau, Berstscheibe (Entlastungsventil) (Enthält 3 Scheiben)SS | 1 | |
| – | 6119 | Schmiermittel, Antiseize | 1 | |
| – | 31565 | Ring, Zylinder AbdichtungPTFE | 3 | |
| – | 76010 | Berstscheibe, 15KSS | 1 | |
| – | 76113 | O-Ring, Zylinder, vorne - 70DFPM | 3 | |
| – | 76431 | V-Packung m/BZ Zylinder VerstärkungPTFE | 3 | |
| – | 76495 | Zylinder (Modell 1810K)S | 3 | |
| – | 76850 | Block, Gehäuse (Modell 1810K)S | 1 | |
| – | 992820 | Pumpenkopf, komplett m/Plungern (Modell 1810K)S | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Ventilsätze
-
Ventilsatz
76820
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 121 31565 Ring, Zylinder Abdichtung 9×
- 122 31485 O-Ring, Zylinder, vorne - 70D 3×
- 123 31475 O-Ring, Zylinder, hinten - 70D 3×
- 134 76350 Ventil, Einlass 3×
- 136 31575 Feder, Ventil, Einlass 3×
- 164 76510 Ventilsitz mit Keramikkugel 3×
