Hochdruck-Plungerpumpe · Baureihe 3 PFR

270

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	16,1 l/min
Betriebsdruck	69 bar
Drehzahl	1.725 min⁻¹
Sauganschluss	1/2" NPT(F)
Druckanschluss	3/8" NPT(F)
Wellendurchmesser	16,5 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

10 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

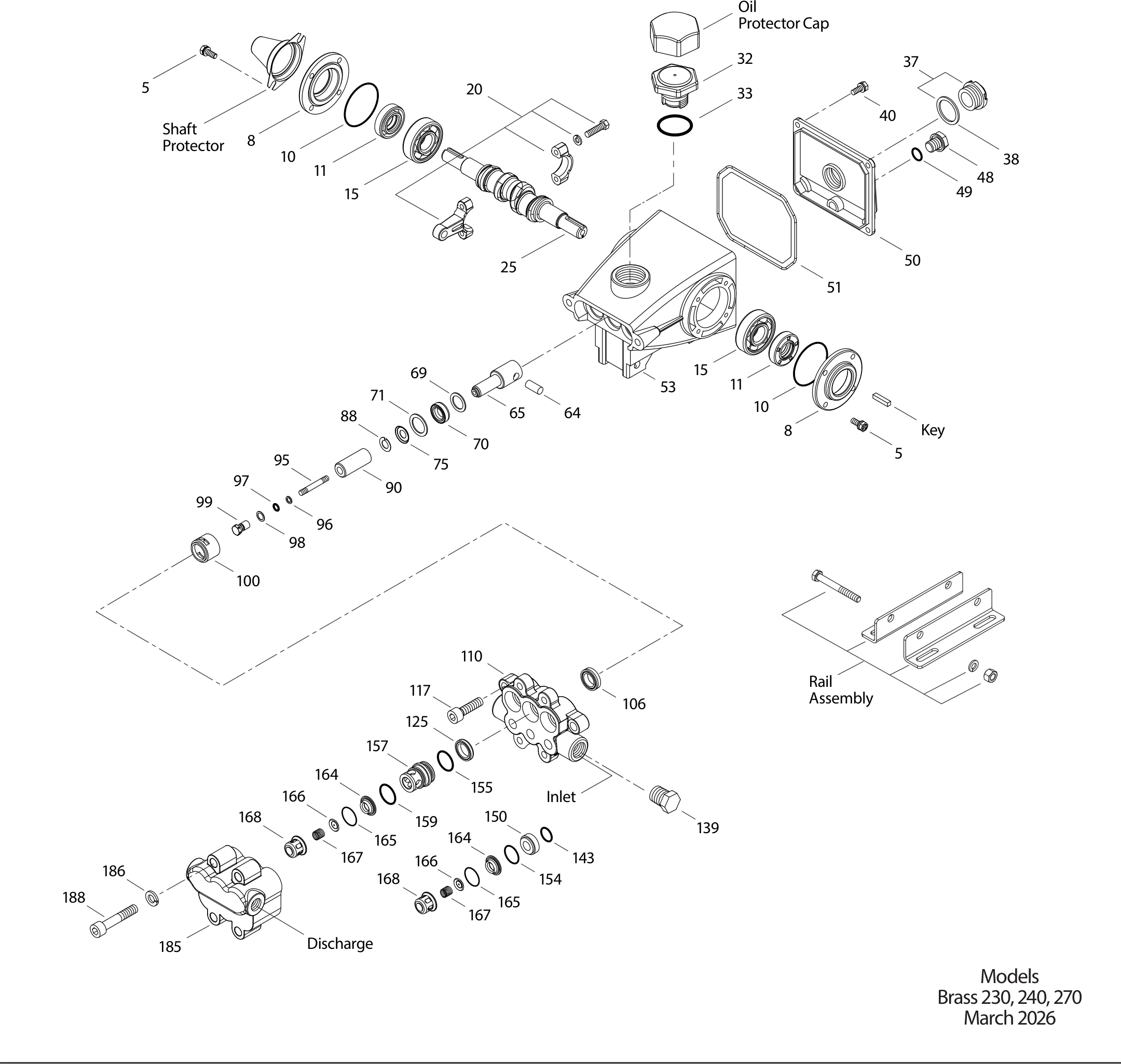

Explosionszeichnung 270 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	8
8	27950	Deckel, LagerAL	2
10	26536	O-Ring, Lagergehäuse - 70DNBR	2
11	24159	RadialwellendichtringNBR	2
15	14487	Lager, KugelSTL	2
20	48867	Pleuel, komplett [280-8/02, 290-9/02]TNM	3
25	46946	Kurbelwelle, beidseitig - 231, 237 (M7.3)FCM	1
25	46951	Kurbelwelle, beidseitig - 241, 247 (M11)FCM	1
25	108062	Kurbelwelle, beidseitig - 271, 277 (M12.7)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	126541	Schraube, Sechsk. Sems (M6x20)STCP	6
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	48772	Deckel, Rückseite [07/08]AL	1
51	48773	O-Ring, Gehäusedeckel [07/08]NBR	1
53	128354	KurbelgehäuseAL	1
64	16948	Bolzen, KreuzkopfCM	3
65	45114	PlungerstangeSSZZ	3
69	126259	Scheibe, Dichtring (M24)STCP	3
70	25301	Dichtring, Plungerstange - 80DNBR	3
71	126189	Scheibe, DichtringSTCP	3
75	43900	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	43901	Plunger (M18x43)CC	3
95	126550	Stehbolzen, Plungerhalter (M6x43)STCP	3
96	43235	Stützring, PlungerhalterPTFE	3
97	17399	O-Ring, Plungerhalter - 80DNBR	3
98	45891	Scheibe, Plungerhalter (M12.5)CU	3
99	46504	Plungeralter (M6)S	3
100	28597	DichtungshalterPVDF	3
106	43243	Dichtung, Niederdruck m/S-FederNBR	3
110	44052	SaugstutzenNAB	1
117	126520	Schraube, Zyl. Sems (M10x35)STCP	2
125	43245	Dichtung, Hochdruck m/S (Modell 530)SNG	3
139	22179	Stopfen, Einlass [1/2" NPT(M)]BBCP	1
143	17547	O-Ring, Ventilsitz - 85DNBR	3
150	43904	Adapter, EinlassventilBB	3
154	43893	O-Ring, Einlassventil Adapter, vorne - 80DNBR	3
155	26089	O-Ring, Ventilsitz - 80DNBR	3
157	43905	Adapter, AuslassventilBB	3
159	26089	O-Ring, Ventilsitz - 80DNBR	3
164	44002	VentilsitzS	6
165	44001	O-Ring, Ventilsitz - 80DNBR	6
166	43723	Ventil, leise Q.V.S	6
167	43750	Feder, VentilS	6
168	43907	Federhalter, VentilS	6
185	44054	DruckstutzenNAB	1
186	126231	Federring (M10)STCP	4
188	126515	Schraube, Zyl. (M10x55)STCP	4
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	25130	Wellenschutzkappe	1
–	30047	Passfeder (M5 x 5 x 24)	1
–	30612	Assembly, Rail (Belt Drive)	1
–	32603	Pulley (Includes: Key, Hub) (Not Shown)	1
–	32605	Assembly, Mount, Rail (Includes: Rail, Pulley) (Not Shown)	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	814611	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	828710	Schutzkappe, Öl m/Dichtung	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz
30914
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10643243Dichtung, Niederdruck3×
- 12543245Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×
Dichtungssatz
33609
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plungerhalter3×
- 10644926Dichtung, Niederdruck3×
- 12544925Dichtung, Hochdruck3×
- 14311685O-Ring, Einlassventil Adapter, hinten3×
- 15444927O-Ring, Einlassventil Adapter, vorne3×
- 15511377O-Ring, Auslassventil Adapter, hinten3×
- 15911377O-Ring, Auslassventil Adapter, vorne3×
- 16544928O-Ring, Ventilsitz6×
Dichtungssatz
33914
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9746204O-Ring, Plungerhalter3×
- 10646651Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14346648O-Ring, Einlassventil Adapter, hinten3×
- 15446649O-Ring, Einlassventil Adapter, vorne3×
- 15546647O-Ring, Auslassventil Adapter, hinten3×
- 15946647O-Ring, Auslassventil Adapter, vorne3×
- 16546650O-Ring, Ventilsitz6×
Dichtungssatz
33915
HT (0.3000)hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10644053Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×
Dichtungssatz
76660
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97701715O-Ring, Plungerhalter3×
- 106702390Dichtung, Niederdruck3×
- 125701382Dichtung, Hochdruck3×
- 143703308O-Ring, Einlassventil Adapter, hinten3×
- 154703307O-Ring, Einlassventil Adapter, vorne3×
- 155703244O-Ring, Auslassventil Adapter, hinten3×
- 159703244O-Ring, Auslassventil Adapter, vorne3×
- 165703309O-Ring, Ventilsitz6×
Dichtungssatz
30735
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10676243Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×

Ventilsätze

Ventilsatz
30915
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Discharge Valve Adapter, Rear3×
- 16444002Ventilsitz6×
- 16544001O-Ring, Ventilsitz6×
- 16643723Ventil6×
- 16743750Feder, Ventil6×
- 16843907Federhalter, Ventil6×
Ventilsatz
31214
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 14311685O-Ring, Einlassventil Adapter, hinten3×
- 15444927O-Ring, Einlassventil Adapter, vorne3×
- 15511377O-Ring, Auslassventil Adapter, hinten3×
- 15911377O-Ring, Discharge Valve Adapter, Rear3×
- 16444002Ventilsitz6×
- 16544928O-Ring, Ventilsitz6×
- 16643723Ventil6×
- 16743750Feder, Ventil6×
- 16843907Federhalter, Ventil6×
Ventilsatz
31215
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 14346648O-Ring, Einlassventil Adapter, hinten3×
- 15446649O-Ring, Einlassventil Adapter, vorne3×
- 15546647O-Ring, Auslassventil Adapter, hinten3×
- 15946647O-Ring, Discharge Valve Adapter, Rear3×
- 16444002Ventilsitz6×
- 16546650O-Ring, Ventilsitz6×
- 16643723Ventil6×
- 16743750Feder, Ventil6×
- 16843907Federhalter, Ventil6×
Ventilsatz
76690
IPFE (0.0770)I-Perfluorelastomer
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143703308O-Ring, Einlassventil Adapter, hinten3×
- 154703307O-Ring, Einlassventil Adapter, vorne3×
- 155703244O-Ring, Auslassventil Adapter, hinten3×
- 159703244O-Ring, Discharge Valve Adapter, Rear3×
- 16444058Ventilsitz6×
- 165703309O-Ring, Ventilsitz6×
- 16644057Ventil6×
- 166543669Valve6×
- 16744056Feder, Ventil6×
- 16844055Federhalter, Ventil6×
