Hochdruck-Plungerpumpe · Baureihe 3 PFR
271
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 16,1 l/min |
|---|---|
| Betriebsdruck | 69 bar |
| Drehzahl | 1.725 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 16,5 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
10 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

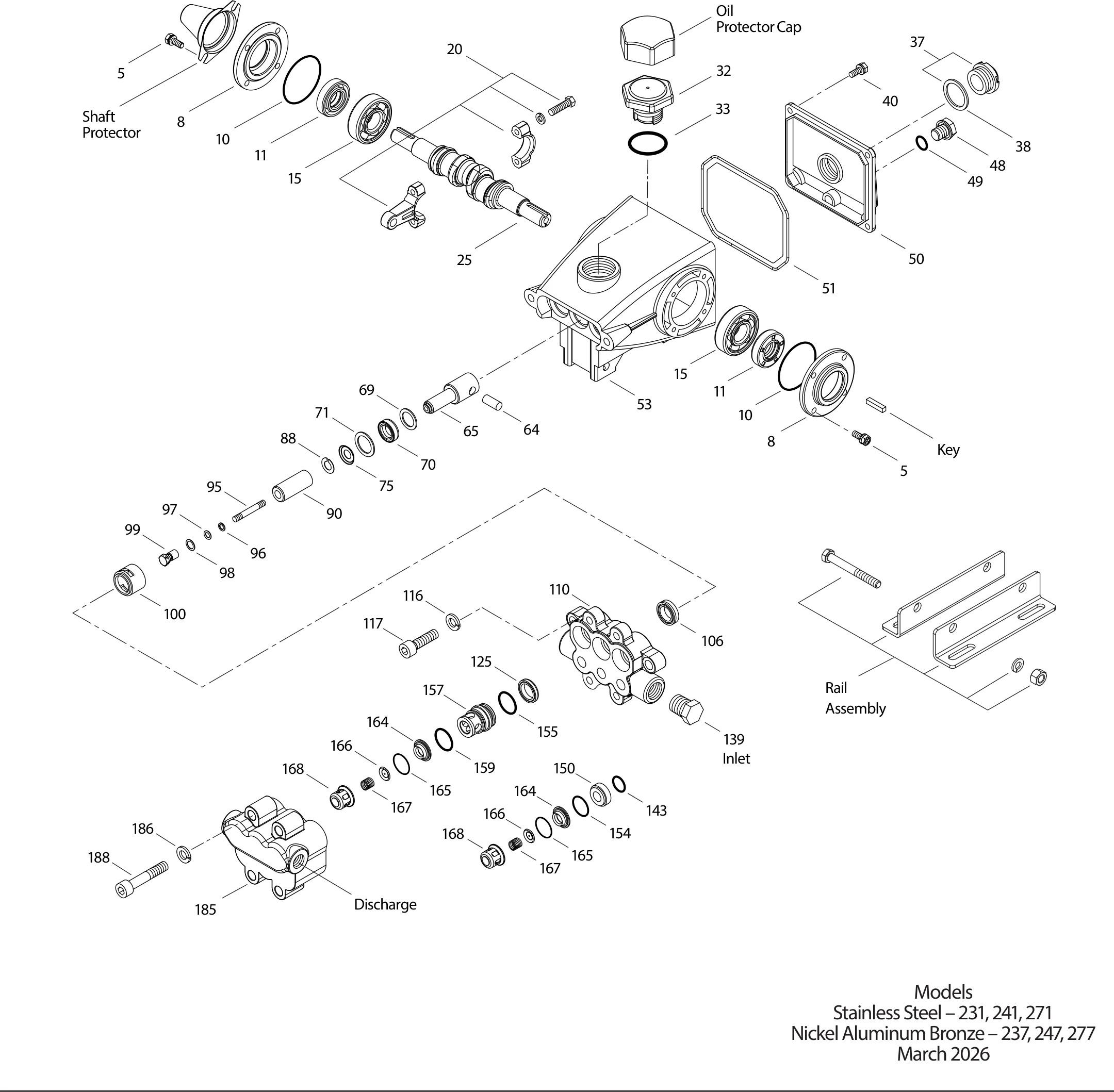

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 8 | |
| 8 | 27950 | Deckel, LagerAL | 2 | |
| 10 | 26536 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 24159 | RadialwellendichtringNBR | 2 | |
| 15 | 14487 | Lager, KugelSTL | 2 | |
| 20 | 48867 | Pleuel, komplett [280-8/02, 290-9/02]TNM | 3 | |
| 25 | 46946 | Kurbelwelle, beidseitig - 231, 237 (M7.3)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92542 | Schraube, Sechsk. Sems (M6x20)S | 6 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 48772 | Deckel, Rückseite [07/08]AL | 1 | |
| 51 | 48773 | O-Ring, Gehäusedeckel [07/08]NBR | 1 | |
| 53 | 128354 | KurbelgehäuseAL | 1 | |
| 64 | 16948 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 45114 | PlungerstangeSSZZ | 3 | |
| 69 | 126259 | Scheibe, Dichtring (M24)STCP | 3 | |
| 70 | 25301 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 71 | 126189 | Scheibe, DichtringSTCP | 3 | |
| 75 | 43900 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 43901 | Plunger (M18x43)CC | 3 | |
| 95 | 126550 | Stehbolzen, Plungerhalter (M6x43)STCP | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 44041 | Scheibe, Plungerhalter (M12.5)SS | 3 | |
| 99 | 44031 | Plungerhalter (M6)SS | 3 | |
| 100 | 28597 | DichtungshalterPVDF | 3 | |
| 106 | 44053 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 110 | 44052 | SaugstutzenNAB | 1 | |
| 110 | 46425 | SaugstutzenSS | 1 | |
| 116 | 15847 | Federring (M10)S | 2 | |
| 117 | 87950 | Schraube, Zyl. (M10x35)S | 2 | |
| 125 | 44652 | Dichtung, Hochdruck m/SS-StützeSNG | 3 | |
| 139 | 44563 | Stopfen, Einlass [1/2" NPT(M)]NAB | 1 | |
| 139 | 45156 | Stopfen, Einlass [1/2" NPT(M)]SS | 1 | |
| 143 | 17547 | O-Ring, Ventilsitz - 85DNBR | 3 | |
| 150 | 44060 | Adapter, EinlassventilSS | 3 | |
| 154 | 43893 | O-Ring, Einlassventil Adapter, vorne - 80DNBR | 3 | |
| 155 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 157 | 44059 | Adapter, AuslassventilSS | 3 | |
| 159 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 164 | 44058 | VentilsitzSS | 6 | |
| 165 | 44001 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 166 | 543669 | VentilSS | 6 | |
| 167 | 44056 | Feder, VentilSS | 6 | |
| 168 | 44055 | Federhalter, VentilSS | 6 | |
| 185 | 44054 | DruckstutzenNAB | 1 | |
| 185 | 46427 | DruckstutzenSS | 1 | |
| 186 | 15847 | Federring (M10)S | 4 | |
| 188 | 87952 | Schraube, Zyl. (M10x55)S | 4 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 25130 | Wellenschutzkappe | 1 | |
| – | 30047 | Passfeder (M5 x 5 x 24) | 1 | |
| – | 30612 | Assembly, Rail (Belt Drive) | 1 | |
| – | 32603 | Pulley (Includes: Key, Hub) (Not Shown) | 1 | |
| – | 32605 | Assembly, Mount, Rail (Includes: Rail, Pulley) (Not Shown) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 46951 | Kurbelwelle, beidseitig - 241, 247 (M11)FCM | 1 | |
| – | 108062 | Kurbelwelle, beidseitig - 271, 277 (M12.7)FCM | 1 | |
| – | 814823 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 815262 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
30983
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10644053Dichtung, Niederdruck3×
- 12544652Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×
Dichtungssatz
33609
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plungerhalter3×
- 10644926Dichtung, Niederdruck3×
- 12544925Dichtung, Hochdruck3×
- 14311685O-Ring, Einlassventil Adapter, hinten3×
- 15444927O-Ring, Einlassventil Adapter, vorne3×
- 15511377O-Ring, Auslassventil Adapter, hinten3×
- 15911377O-Ring, Auslassventil Adapter, vorne3×
- 16544928O-Ring, Ventilsitz6×
Dichtungssatz
33914
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9746204O-Ring, Plungerhalter3×
- 10646651Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14346648O-Ring, Einlassventil Adapter, hinten3×
- 15446649O-Ring, Einlassventil Adapter, vorne3×
- 15546647O-Ring, Auslassventil Adapter, hinten3×
- 15946647O-Ring, Auslassventil Adapter, vorne3×
- 16546650O-Ring, Ventilsitz6×
Dichtungssatz
33915
HT (0.3000)hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10644053Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×
Dichtungssatz
76660
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97701715O-Ring, Plungerhalter3×
- 106702390Dichtung, Niederdruck3×
- 125701382Dichtung, Hochdruck3×
- 143703308O-Ring, Einlassventil Adapter, hinten3×
- 154703307O-Ring, Einlassventil Adapter, vorne3×
- 155703244O-Ring, Auslassventil Adapter, hinten3×
- 159703244O-Ring, Auslassventil Adapter, vorne3×
- 165703309O-Ring, Ventilsitz6×
Dichtungssatz
30735
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10676243Dichtung, Niederdruck3×
- 12546652Dichtung, Hochdruck3×
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Auslassventil Adapter, vorne3×
- 16544001O-Ring, Ventilsitz6×
Ventilsätze
Ventilsatz
30982
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 14317547O-Ring, Einlassventil Adapter, hinten3×
- 15443893O-Ring, Einlassventil Adapter, vorne3×
- 15526089O-Ring, Auslassventil Adapter, hinten3×
- 15926089O-Ring, Adapter, Discharge Valve, Front3×
- 16444058Ventilsitz6×
- 16544001O-Ring, Ventilsitz6×
- 16644057Ventil6×
- 166543669Valve6×
- 16744056Feder, Ventil6×
- 16844055Federhalter, Ventil6×
Ventilsatz
31216
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 14311685O-Ring, Einlassventil Adapter, hinten3×
- 15444927O-Ring, Einlassventil Adapter, vorne3×
- 15511377O-Ring, Auslassventil Adapter, hinten3×
- 15911377O-Ring, Adapter, Discharge Valve, Front3×
- 16444058Ventilsitz6×
- 16544928O-Ring, Ventilsitz6×
- 16644057Ventil6×
- 166543669Valve6×
- 16744056Feder, Ventil6×
- 16844055Federhalter, Ventil6×
Ventilsatz
31217
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 14346648O-Ring, Einlassventil Adapter, hinten3×
- 15446649O-Ring, Einlassventil Adapter, vorne3×
- 15546647O-Ring, Auslassventil Adapter, hinten3×
- 15946647O-Ring, Adapter, Discharge Valve, Front3×
- 16444058Ventilsitz6×
- 16546650O-Ring, Ventilsitz6×
- 16644057Ventil6×
- 166543669Valve6×
- 16744056Feder, Ventil6×
- 16844055Federhalter, Ventil6×
Ventilsatz
76690
IPFE (0.0770)I-Perfluorelastomer
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143703308O-Ring, Einlassventil Adapter, hinten3×
- 154703307O-Ring, Einlassventil Adapter, vorne3×
- 155703244O-Ring, Auslassventil Adapter, hinten3×
- 159703244O-Ring, Discharge Valve Adapter, Rear3×
- 16444058Ventilsitz6×
- 165703309O-Ring, Ventilsitz6×
- 16644057Ventil6×
- 166543669Valve6×
- 16744056Feder, Ventil6×
- 16844055Federhalter, Ventil6×
