Hochdruck-Plungerpumpe · Baureihe 2SF
2SF09ES
Es handelt sich um eine Triplex-Pumpe [drei Plunger] die aus einem Messing Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR [Buna-N]-Dichtungen und O-Ringen besteht. Es handelt sich um eine Pumpe mit Hohlwelle, die direkt mit einem Normmotor verschraubt werden kann, was eine einfache und kompakte Installation ermöglicht.
Technische Daten
| Fördermenge | 9 l/min |
|---|---|
| Betriebsdruck | 130 bar |
| Drehzahl | 2.800 min⁻¹ |
| Sauganschluss | 3/8" |
| Druckanschluss | 3/8" |
| Wellendurchmesser | 24 mm (Hohlwelle) |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
3 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

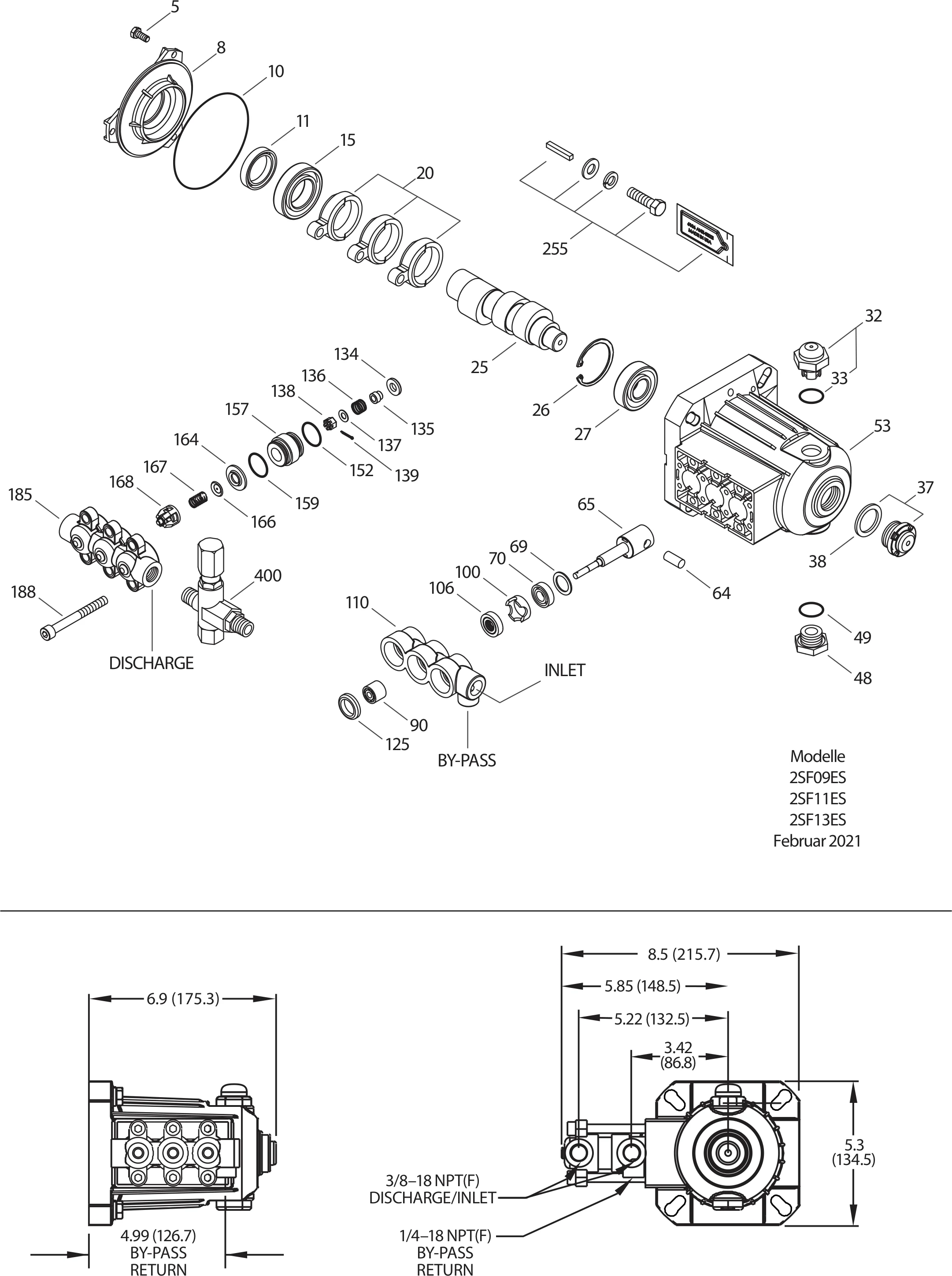

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 549360 | Schraube, Sechsk. (M6x14)STCP | 3 | |
| 8 | 547084 | LagergehäuseAL | 1 | |
| 10 | 14041 | O-Ring, Lagergehäuse - 70DNBR | 1 | |
| 11 | 46419 | RadialwellendichtringNBR | 1 | |
| 15 | 56110 | Lager, Kugel, innenSTL | 1 | |
| 20 | 547046 | PleuelTNM | 3 | |
| 25 | 548584 | Kurbelwelle - 2SF09ESFCM | 1 | |
| 26 | 12385 | SicherungsringSTL | 1 | |
| 27 | 15710 | Lager, Kugel, aussenSTL | 1 | |
| 32 | 547961 | Verschluss, ÖleinfüllstutzenRTP | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) alle | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 48 | 44842 | Verschlussstopfen (1/2" NPT(F))NY | 1 | |
| 49 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 53 | 547285 | KurbelgehäuseAL | 1 | |
| 64 | 16948 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 834359 | PlungerstangeSS303 | 3 | |
| 69 | 126259 | Scheibe, Dichtring (M24)STCP | 3 | |
| 70 | 25461 | DichtringNBR | 3 | |
| 90 | 45847 | Plunger, KeramikCC | 3 | |
| 100 | 44869 | DichtungshalterPVDF | 3 | |
| 106 | 834378 | Dichtung, NiederdruckNBR | 3 | |
| 110 | 44874 | SaugstutzenBB | 1 | |
| 125 | 43245 | Dichtung, Hochdruck m/S (Modell 530)SNG | 3 | |
| 134 | 45854 | Ventil, EinlassS | 3 | |
| 135 | 549520 | DistanzstückS | 3 | |
| 136 | 44872 | Feder, EinlassventilS | 3 | |
| 137 | 88575 | Scheibe, konisch (M6)S | 3 | |
| 138 | 27000 | Kronenmutter (M6)S | 3 | |
| 139 | 14158 | Splint (M1.6x10)S | 3 | |
| 152 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 157 | 44878 | Distanzstück, DruckventilBB | 3 | |
| 159 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 164 | 44881 | VentilsitzS | 3 | |
| 166 | 43723 | Ventil, leise Q.V.S | 3 | |
| 167 | 541062 | Feder, VentilS | 3 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 185 | 44879 | DruckstutzenBB | 1 | |
| 188 | 126762 | Schraube, Zyl. (M8x75)STCP | 6 | |
| 255 | 30517 | Schraubensatz, MotormontageSTZP | 1 | |
| 400 | 7500S | Umlaufventil | 1 | |
| 402 | 540081 | Einstellkappe 1BB | 414 | |
| 408 | 549124 | Druckfeder 1STZP | 415 | |
| 410 | 549352 | FederhalterSTCP | 1 | |
| 412 | 45694 | Schaft, KolbenS | 1 | |
| 414 | 20184 | Stützring, PlungerhalterPTFE | 1 | |
| 415 | 14190 | O-Ring, Plungerhalter - 70DNBR | 425 | |
| 425 | 107673 | Halter, KolbenBB | 1 | |
| 428 | 13969 | O-Ring, Kolbenhalter 1NBR | 429 | |
| 429 | 14759 | O-Ring, Schaft 1 INLETNBR | 440 | |
| 430 | 107675 | Stützring, Kolbenschaft 1PTFE | 443 | |
| 435 | 45696 | Ventil und Kugel Satz 1BB | 444 | |
| 436 | 107680 | Ventilsitz 1S | 446 | |
| 437 | 13963 | O-Ring, VentilsitzNBR | 1 | |
| 440 | 107669 | Ventilkörper 1BB | 436 | |
| 442 | 13969 | O-Ring, Kolbenhalter 1NBR | 1 | |
| 443 | 541060 | Rückschlagventil m/NBR O-Ring 1BB | 442 | |
| 444 | 45924 | Feder, RückschlagventilS | 1 | |
| 446 | 26133 | O-Ring, Auslass-Fitting 1NBR | 455 | |
| 455 | 45695 | Fitting, Bypass [3/8" NPT(F)]BB | 1 | |
| 460 | 107681 | Fitting, Auslass [3/8" NPT(M)] 1 BY-PASSBB | ||
| – | 11377 | O-Ring, Adapter Distanzstück, innen - 80DFPM | 3 | |
| – | 14160 | O-Ring, Plungerhalter - 80DFPM | 1 | |
| – | 14161 | O-Ring, Kolbenschaft 1FPM | 428 | |
| – | 14303 | O-Ring, Ventilsitz 1 435FPM | 460 | |
| – | 14320 | O-Ring, Bypass-Fitting 1FPM | 430 | |
| – | 14320 | O-Ring, Bypass-Fitting 1FPM | 437 | |
| – | 33873 | Ventil, Einlass, Hi-TempD | 3 | |
| – | 46652 | Dichtung, Hochdruck "Hi-Temp", 2-Tlg m/S-StützeHT | 3 | |
| – | 76052 | Dichtung, Hochdruck m/SST4 | 3 | |
| – | 548582 | Kurbelwelle - 2SF13ESFCM | 1 | |
| – | 548583 | Kurbelwelle - 2SF11ESFCM | 1 | |
| – | 549468 | Rückschlagventil m/FPM O-RingSS | 1 | |
| – | 703244 | O-Ring, Adapter Distanzstück, innenIPFE | 3 | |
| – | 831515 | Rückschlagventil m/EPDM O-Ring 1 DISCHARGESS | ||
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
34053
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 106834378Dichtung, Niederdruck3×
- 10644876Seal, Low-Pressure with SS - Spring3×
- 12543245Dichtung, Hochdruck m/S3×
- 13914158Splint (M1.6x10)3×
- 15226089O-Ring, Adapter Distanzstück, innen - 80D3×
- 15926089O-Ring, Adapter Distanzstück, außen - 80D3×
Ventilsätze
Ventilsatz
34052
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 15226089O-Ring, Adapter Distanzstück, innen - 80D3×
- 15926089O-Ring, Adapter Distanzstück, außen - 80D3×
- 16444881Ventilsitz3×
- 16643723Ventil, Auslass3×
- 167541062Feder, Ventil3×
- 16844565Federhalter, Ventil3×
Ventilsatz
34668
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 13445854Ventil, Einlass3×
- 135549520Distanzstück3×
- 13644872Feder, Einlassventil3×
- 13788575Scheibe, konisch (M6)3×
- 13914158Splint (M1.6x10)3×
- 15226089O-Ring, Adapter Distanzstück, innen - 80D3×
- 15926089O-Ring, Adapter Distanzstück, außen - 80D3×
Weitere Modelle der Baureihe 2SF
2SF05SEEL
- Fördermenge
- 1,6 l/min
- Betriebsdruck
- 83 bar
- Drehzahl
- 1.450 min⁻¹
- Material
- Edelstahl
2SF10ES
- Fördermenge
- 3,8 l/min
- Betriebsdruck
- 138 bar
- Drehzahl
- 3.450 min⁻¹
- Material
- Messing
2SF10SEEL
- Fördermenge
- 3,1 l/min
- Betriebsdruck
- 83 bar
- Drehzahl
- 1.450 min⁻¹
- Material
- Edelstahl
2SF11ES
- Fördermenge
- 11 l/min
- Betriebsdruck
- 110 bar
- Drehzahl
- 2.800 min⁻¹
- Material
- Messing
