Hochdruck-Plungerpumpe · Baureihe 36 PFR

3641X

Name: 3641X
Brand: CAT PUMPS
SKU: 3641X

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung gehört zur X-Serie von CAT PUMPS und ist auf maximale Lebensdauer in anspruchsvollen Anwendungen wie der Seewasser-Umkehrosmose (SWRO) ausgelegt. Sie ist mit Pumpenkopf und Ventilbaugruppen aus Edelstahl, massiven Keramikplungern und Standard-NBR-Niederdruckdichtungen (Buna-N) und O-Ringen ausgestattet.
Die Hochdruckpackungen der X-Serie erreichen in geeigneten Anwendungen bis zur dreifachen Standzeit gegenüber Standardausführungen.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	170 l/min
Betriebsdruck	69 bar
Drehzahl	765 min⁻¹
Sauganschluss	1 1/2" NPT(F)
Druckanschluss	1" NPT(F)
Wellendurchmesser	35 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

3 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

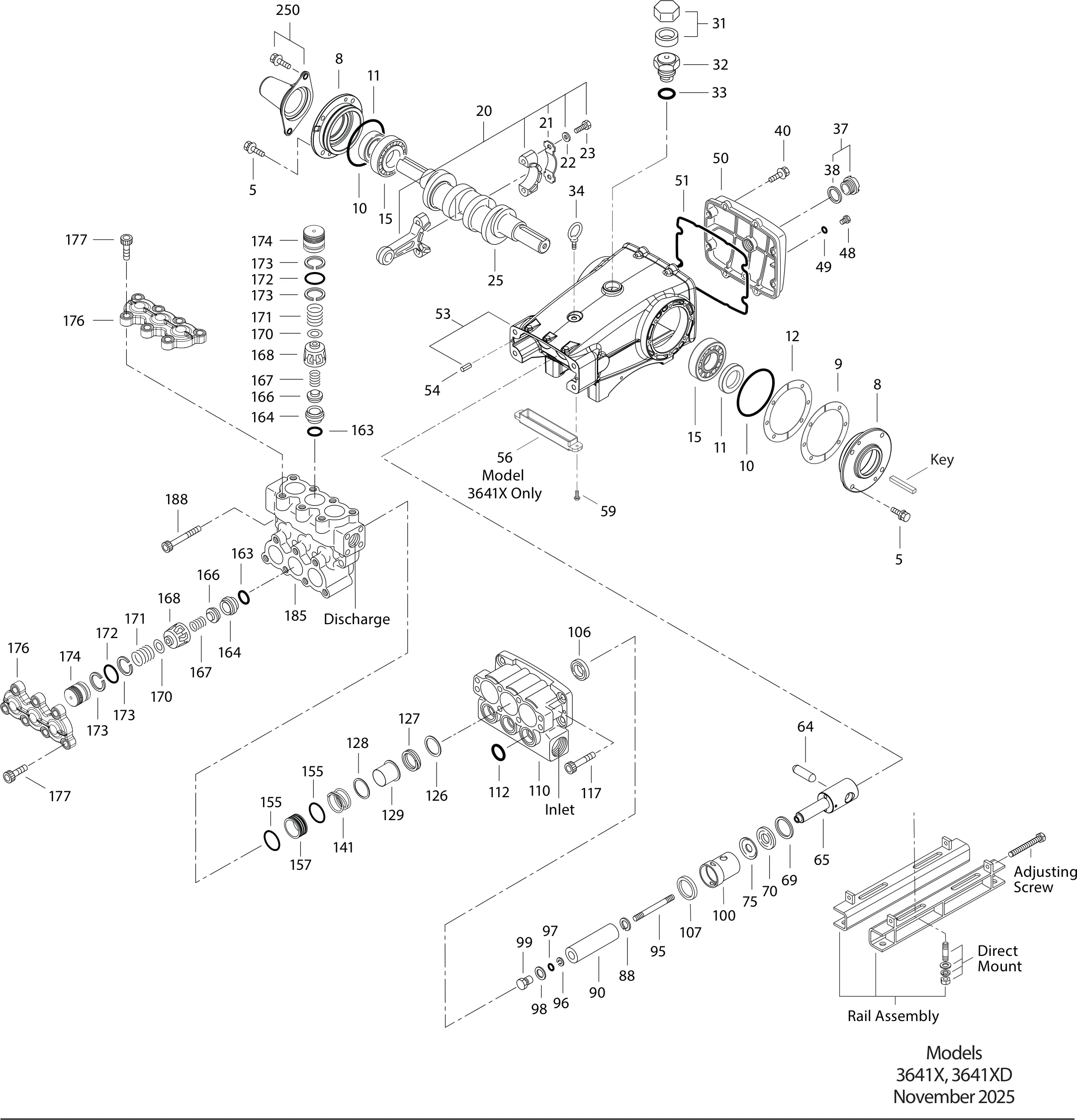

Explosionszeichnung 3641X — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	96049	Schraube, Sechsk. Sems (M10x25) [06/18]S	8
8	134604	Deckel, Lager [06/18]ALE	2
9	815279	Distanzscheibe, geteilt 2-Tlg [06/18]FBR	2
10	12398	O-Ring, Lagergehäuse - 70DNBR	2
11	13296	Radialwellendichtring - 70DNBR	2
12	855049	Distanzscheibe, geteilt 2-TlgS
15	29326	Lager, RolleSTL	2
20	126725	Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ	3
21	126749	Sicherungsblech (M10)STCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
23	122045	Schraube, Sechsk. (M10x55)STZP	6
25	29325	Kurbelwelle - beidseitig (M48)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125753	Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	45936	Deckel, Rückseite (siehe Tech Bulltin 118)ALE	1
51	16612	O-Ring, Gehäusedeckel - 70DNBR	1
53	134784	Kurbelgehäuse (Enthält:34, 54) [06/18]ALE	1
54	27488	SpannstiftS	2
56	27790	ÖlauffangschalePOP	1
59	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	2
64	43864	Bolzen, KreuzkopfCM	3
65	49166	Plungerstange (Modell 3521DHS)SSHB	3
69	126587	Scheibe, DichtringSTCP	3
70	100488	Dichtring, PlungerstangeNBRS	3
75	43865	StauscheibeS	3
88	45676	Scheibe, geschlitzt (M16)S	3
90	46806	Plunger (M45x145)CC	3
95	89778	Stehbolzen, Plungeralter (M10x135)SS	3
96	20189	Stützring, PlungerhalterPTFE	3
97	11345	O-Ring, Plungerhalter - 70DNBR	3
98	44085	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
99	44084	Plungerhalter (M10)SS	3
100	44119	DichtungshalterPPG	3
106	48384	Dichtung, Niederdruck m/FederNBR	3
106	702013	Seal, Low-Pressure, with SS-SpringSFTB	3
107	48380	Distanzring, ND-DichtungSS	3
110	77366	Manifold, InletSS	1
112	18688	O-Ring, Saugstutzen - 70DNBR	3
117	44585	Schraube, Zyl. (M14x40)S	4
126	670238	Backup Ring, PackingPVDF	3
127	670237	Packing, SquarePFB	3
128	670332	Washer, SpringSS	3
129	670239	Sleeve, PlungerD	3
141	670231	Spring Large, CoilSS	3
155	17784	O-Ring, Distanzstück, V-Packung - 80DNBR	6
157	49506	Distanzstück, V-PackungSS	3
163	26143	O-Ring, Ventilsitz - 80DNBR	6
164	48393	VentilsitzSS	6
166	44108	VentilSS	6
167	44109	Feder, VentilSS	6
168	44728	Federhalter, VentilPVDF	6
170	44729	Scheibe, FederhalterSS	6
171	44644	Feder (70kg), VentilstopfenSS	6
172	89827	O-Ring, Ventilstopfen - 90DNBR	6
173	48364	Stützring, VentilstopfenD	12
174	670143	Plug, ValveSS	6
176	129759	Plate, ValveSSD	2
177	32393	Screw, HSH (M14 x 70)STZF	14
185	607107	Manifold, DischargeSSD	1
185	670107	Manifold, DischargeSSD	1
188	89981	Schraube, Zyl. (M12x70)S	8
250	855042	Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenPOP	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30696	Werkzeug, Ventilsitz	1
–	32273	Reparatursatz, Dichtring, Plungerstange (nicht gezeigt)	1
–	34021	Key (M10 x 8 x 70) 1	1
–	34039	Montagesatz, direkt (S)	1
–	34314	Satz, Ölablass-Schlauch	1
–	76514	Mount, Rail Assembly (S) (Includes: 34039) 1	1
–	80540	Schraube, Sechsk. (M12x100) (Einstellschraube)	2
–	910640	Head Complete with NBR & PFB Seals, NBR O-Rings (Model 3641X)	1
–	910641	Head Complete with SFTB & PFB Seals, NBR O-Rings (Model 3641XD)	1
–	990013	Hub, "B", 35 mm (STL) 1	1
–	6133	Öl, Triebwerk, Kanne 4l	1
