Hochdruck-Plungerpumpe · Baureihe 4DX
4DX03ELR
Diese oszillierende Verdrängerpumpe ist mit einem Messing-Pumpenkopf, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Die Pumpen der Serie 4DX sind für den Direktantrieb ausgelegt und lassen sich unmittelbar an Elektro- oder Verbrennungsmotoren anflanschen – das ergibt eine kompakte, montagefreundliche Einheit.
Technische Daten
| Fördermenge | 1,1 l/min |
|---|---|
| Betriebsdruck | 138 bar |
| Drehzahl | 1.750 min⁻¹ |
| Sauganschluss | 3/8" NPT(F) |
| Druckanschluss | 3/8" NPT(M) |
| Wellendurchmesser | 5/8" (Hohlwelle) |
| Material | Messing |
Downloads
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
3 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

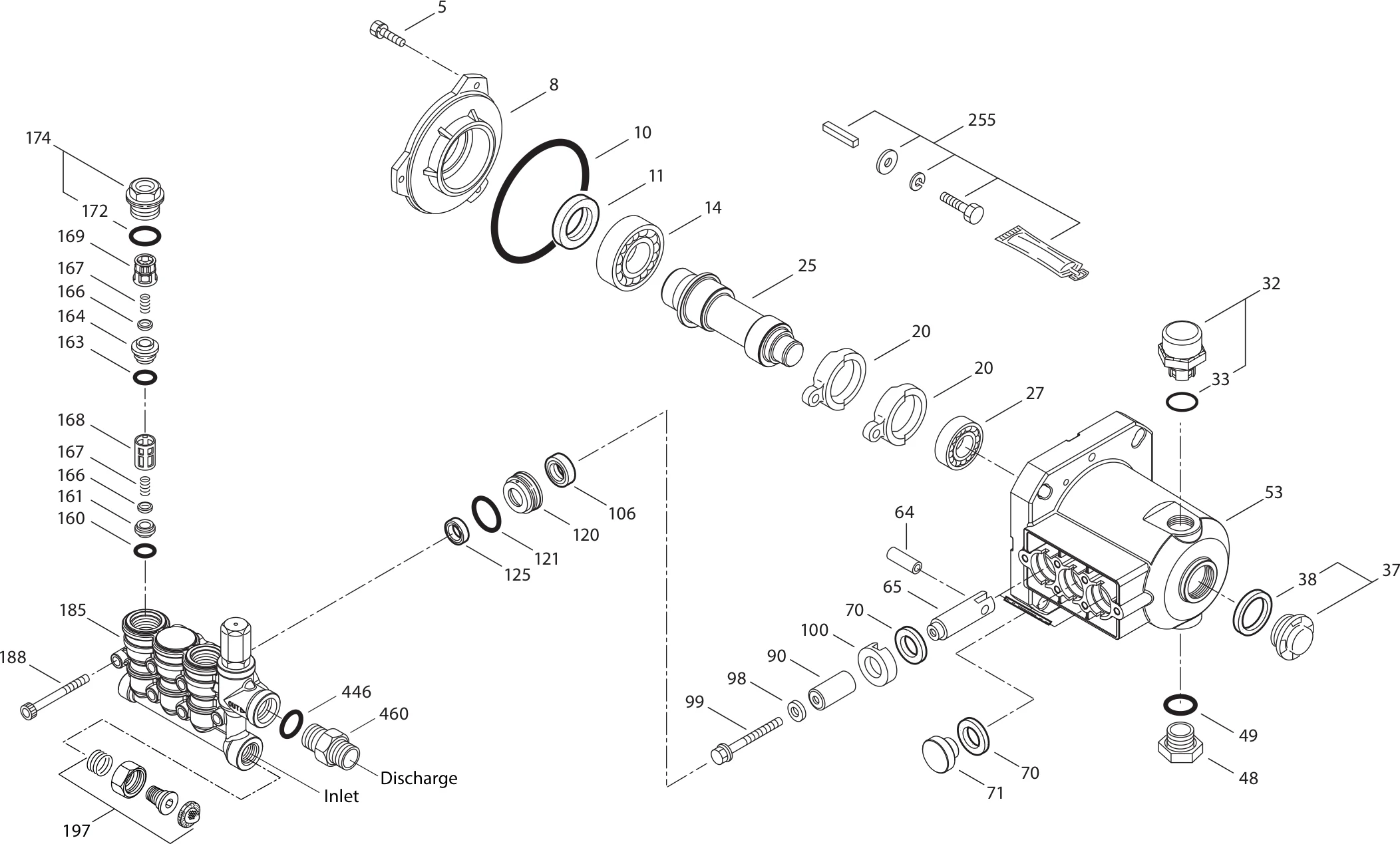

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 549360 | Schraube, Sechsk. (M6x14)STCP | 3 | |
| 8 | 547153 | LagergehäuseAL | 1 | |
| 10 | 14041 | O-Ring, Lagergehäuse - 70DNBR | 1 | |
| 11 | 55337 | RadialwellendichtringNBR | 1 | |
| 15 | 14488 | Lager, Kugel, innenSTL | 1 | |
| 20 | 547048 | Rod, ConnectingTNM | 2 | |
| 25 | 133148 | Crankshaft, 5/8", (2.0 mm)CM | 1 | |
| 27 | 15710 | Lager, Kugel, aussenSTL | 1 | |
| 32 | 549726 | Verschluss, Öleinfüllstutzen mit O-Ring (belüftet) | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 48 | 44842 | Verschlussstopfen (1/2" NPT(F))NY | 1 | |
| 49 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 53 | 49801 | CrankcaseAL | 1 | |
| 64 | 46229 | Pin, CrossheadCM | 2 | |
| 65 | 132190 | Rod, PlungerBB | 2 | |
| 70 | 47215 | Seal, OilNBR | 3 | |
| 71 | 133150 | Retainer, Oil SealBB | 1 | |
| 90 | 542403 | Plunger (M16 x 27)CC | 2 | |
| 98 | 46730 | Scheibe, Plungerhalter - 90DNBR | 2 | |
| 99 | 542405 | Retainer, Plunger (M6 x 35)S | 2 | |
| 100 | 46233 | Retainer, SealD | 2 | |
| 106 | 48222 | Dichtung, Niederdruck m/S-FederNBR | 2 | |
| 120 | 547357 | Case, SealBB | 2 | |
| 121 | 13976 | O-Ring, DichtungsgehäuseNBR | 2 | |
| 125 | 46240 | Seal, High-PressureNBR | 2 | |
| 160 | 13965 | O-Ring, Seat, Inlet - 70DNBR | 2 | |
| 161 | 545177 | Seat, InletS | 2 | |
| 163 | 19285 | O-Ring, Seat, Discharge - 70DNBR | 2 | |
| 164 | 545178 | Seat, DischargeS | 2 | |
| 166 | 547098 | ValveS | 4 | |
| 167 | 134579 | SpringS | 4 | |
| 168 | 543988 | Retainer, Spring, InletPVDF | 2 | |
| 169 | 49764 | Retainer, Spring, DischargePVDF | 2 | |
| 172 | 142807 | O-Ring, Ventilsitz, Einlass - 90DNBR | 2 | |
| 174 | 547104 | Plug, Valve (M20 x 1.5) with O-RingBB | 2 | |
| 185 | 133149 | Head, Manifold with Integral Regulator BodyBB | 1 | |
| 188 | 549357 | Screw, HSH (M6 x 60)STCP | 6 | |
| 197 | 941516 | Assembly, Garden Hose (3 /8" NPT[M] x 3/4" GH[F])BB | 1 | |
| 255 | 30516 | Assembly, Bolt MountSTZP | 1 | |
| 401 | 32088 | Handle, Adjustable (Not Shown) 1 and tighten using a wrench.NY | ||
| 402 | 46570 | Cap, Adjusting 1 11. Insert spring retainer and spring into the body.BB | ||
| 408 | 33394 | Spring, Pressure 1 12. Thread the adjusting cap into the body and set for system pressure.STZP | ||
| 410 | 549352 | FederhalterSTCP | 1 | |
| 412 | 46251 | Stem, Piston 1 NOTE: If unit is infrequently used or periodically stored, O-rings may become dryBB | ||
| 414 | 28338 | Backup Ring, Piston Stem 1 and will need to be replaced.PTFE | ||
| 415 | 22056 | O-Ring, Piston Stem - 70D 1 NOTE: Optimum performance of Chemical Injector occurs with a 35 ft.NBR | 1 | |
| 423 | 46249 | Retainer, Valve 1 NOTE: This pump has an internally bypassed regulator and if the pump is operatedBB | ||
| 424 | 13966 | O-Ring, Valve Retainer (Outer) - 70D 1 with no flow out the nozzles (100% bypass), heat damage will occur to the seals andNBR | ||
| 425 | 46248 | Retainer, Piston 1 valve retainers in a short period of time, requiring premature replacement.BB | ||
| 426 | 46250 | Washer 1 REGULATING DEVICES | 1 | |
| 428 | 26133 | O-Ring, Auslass-Fitting 1NBR | 1 | |
| 429 | 17399 | O-Ring, Plungerhalter - 80DNBR | ||
| 435 | 548193 | Valve 1 fixed chemical injector is available. (See back page for proper model identifications)S | 1 | |
| 436 | 46253 | SeatS | 1 | |
| 437 | 13963 | O-Ring, VentilsitzNBR | 1 | |
| 446 | 26133 | O-Ring, Auslass-Fitting 1NBR | 1 | |
| 460 | 107681 | Fitting, Auslass [3/8" NPT(M)] 1 BY-PASSBB | 1 | |
| 468 | 76754 | Kit, O-Ring (Includes: 414, 415, 424, 428, 429, 437) StandardNBR | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76054
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter - 90D2×
- 10648222Dichtung, Niederdruck m/S-Feder2×
- 12113976O-Ring, Dichtungsgehäuse2×
- 12546240Seal, High-Pressure2×
Reparatursätze
Reparatursatz
76031
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 42546248Retainer, Piston 1 valve retainers in a short period of time, requiring premature replacement.1×
- 42826133O-Ring, Auslass-Fitting 11×
- 43646253Seat1×
- 43713963O-Ring, Ventilsitz1×
Ventilsätze
Ventilsatz
77032
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 16013965O-Ring, Seat, Inlet - 70D2×
- 161545177Seat, Inlet2×
- 16319285O-Ring, Seat, Discharge - 70D2×
- 164545178Seat, Discharge2×
- 166547098Valve4×
- 167134579Spring4×
- 168543988Retainer, Spring, Inlet2×
- 16949764Retainer, Spring, Discharge2×
- 172142807O-Ring, Ventilsitz, Einlass - 90D2×
Weitere Modelle der Baureihe 4DX
4DX10ER
- Fördermenge
- 3,8 l/min
- Betriebsdruck
- 138 bar
- Drehzahl
- 3.450 min⁻¹
- Material
- Messing
4DX15ER
- Fördermenge
- 5,7 l/min
- Betriebsdruck
- 138 bar
- Drehzahl
- 3.450 min⁻¹
- Material
- Messing
4DX15EUF
- Fördermenge
- 5,7 l/min
- Betriebsdruck
- 138 bar
- Drehzahl
- 3.450 min⁻¹
- Material
- Messing
4DX20ER
- Fördermenge
- 7,6 l/min
- Betriebsdruck
- 138 bar
- Drehzahl
- 3.450 min⁻¹
- Material
- Messing
