Hochdruck-Plungerpumpe · Baureihe 7 PFR

57

Es handelt sich um eine Triplex-Pumpe mit positiver Verdrängung, die aus einem geschmiedeten Messing-Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen und O-Ringen besteht.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	17 l/min
Betriebsdruck	275 bar
Drehzahl	1.285 min⁻¹
Sauganschluss	1/2"
Druckanschluss	3/8"
Wellendurchmesser	24 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

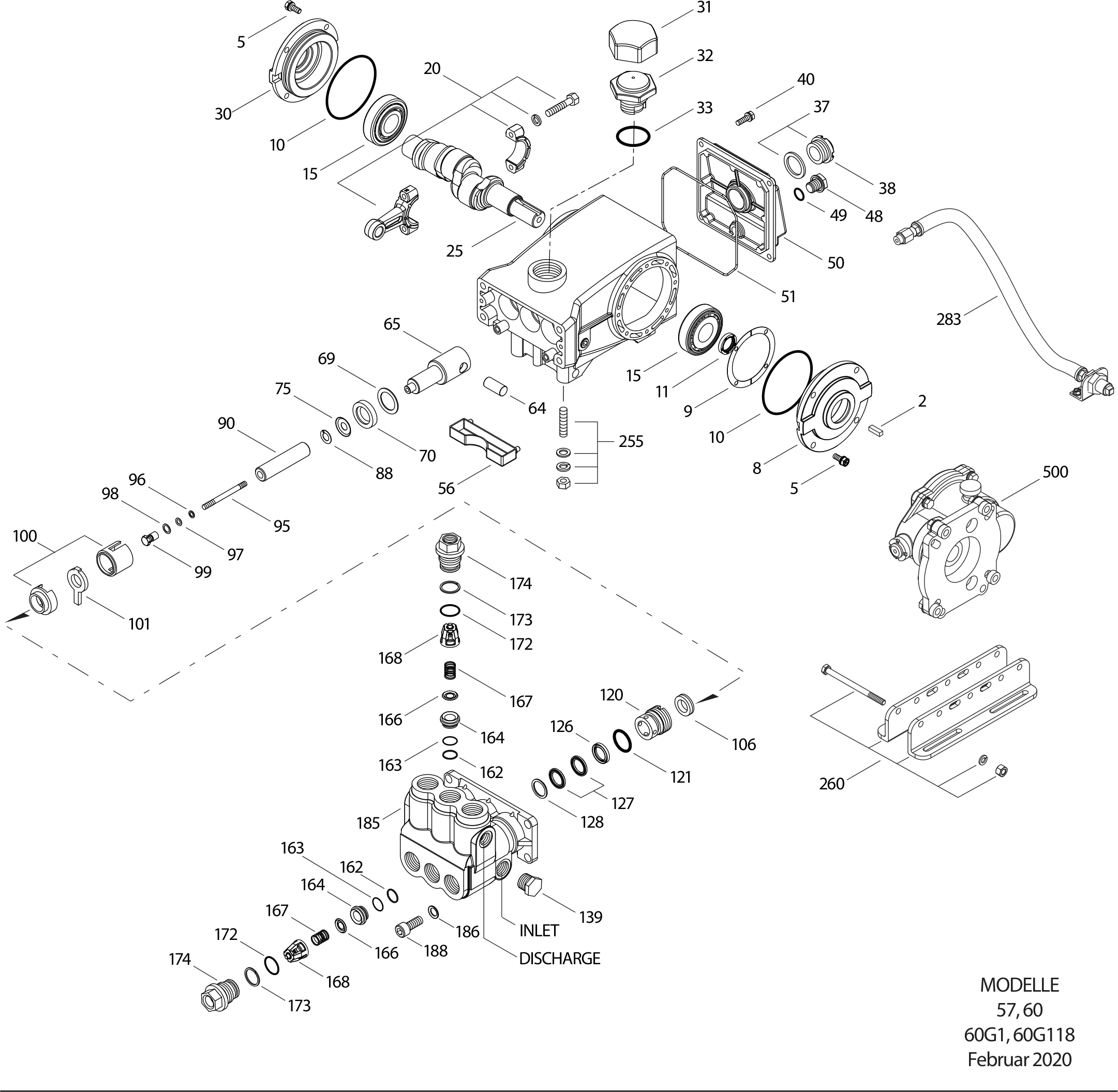

Explosionszeichnung 57 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
2	30067	Passfeder (M8x7.5x25)STL	1
5	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	8
8	133571	Deckel, LagerALE	1
9	815280	Distanzscheibe, geteilt 2-Tlg 1/2FBR	1
10	12393	O-Ring, Lagergehäuse - 70DNBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	1
15	43221	Lager, KugelSTL	2
20	48863	Pleuel, komplett, VerbindungTNM	3
25	44591	Kurbelwelle - einseitig (M15 m/34mm Schaftlänge) (740, 740G1)FCM	1
25	44947	Kurbelwelle - einseitig (M18.5 m/34mm Schaftlänge) (760, 760G1)FCM	1
30	133572	Deckel, Lager, BlindALE	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	44666	Verschluss, Öleinfüllstutzen, gewölbtRTP	1
33	14177	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	126541	Schraube, Sechsk. Sems (M6x20)STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	133569	Deckel, Rückseite [03/10]ALE	1
51	14047	O-Ring, Gehäusedeckel - 70DNBR	1
53	133593	Kurbelgehäuse m/Spannstiften (siehe Tech Bulletin 118, 123)ALE	1
56	43240	ÖlauffangschalePOP	1
64	43237	Bolzen, KreuzkopfCM	3
65	48913	Plungerstange [5/02]SHS	3
69	126589	Scheibe, DichtringSTCP	3
70	43228	Dichtring, PlungerstangeNBR	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	43232	Plunger (M18 x 77) (Modell 530)CC	3
95	126559	Stehbolzen, Plungerhalter (M6x70)STCP	3
96	43235	Stützring, PlungerhalterPTFE	3
97	17399	O-Ring, Plungerhalter - 80DNBR	3
98	45891	Scheibe, Plungerhalter (M12.5)CU	3
99	46504	Plungeralter (M6)S	3
100	45689	Dichtungshalter, 2-TlgPVDF	3
101	43239	ÖlfilzFBR	3
106	43243	Dichtung, Niederdruck m/S-FederNBR	3
120	45685	DichtungsgehäuseBB	3
121	20285	O-Ring, Dichtungsgehäuse- 70DNBR	3
126	44550	Adapter, weiblichBB	3
127	44549	V-PackungSNG	6
128	45618	Adapter, männlichBB	3
139	43448	Stopfen, Einlass [1/2" NPT(M)]BB	1
162	43248	Stützring, VentilsitzPTFE	6
163	43249	O-Ring, Ventilsitz - 80DNBR	6
164	43722	VentilsitzS	6
166	43721	VentilS	6
167	43751	Feder, VentilS	6
168	44564	Federhalter, VentilPVDF	6
172	14179	O-Ring, Verschluss - 70DNBR	6
173	20213	Stützring, VentilstopfenPTFE	6
174	45939	VentilstopfenBB	6
185	45937	PumpenkopfFBB	1
186	49680	Federring (M10)S	4
188	49679	Schraube, Zyl. (M10x35)S	4
255	30243	Montagesatz, direkt (STZP)STZP	1
260	126610	Winkelschienensatz (STZP R)STZP	1
283	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
299	814618	Pumpenkopf, komplett m/NBR Dichtungen und O-RingenFBB	1
500	8071	Getriebe-1" Welle (siehe extra Datenblatt) - 56G1, 56HSG1	1
–	11693	O-Ring, DichtungsgehäuseFPM	3
–	14160	O-Ring, Plungerhalter - 80DFPM	3
–	15855	O-Ring, Saugstutzen - 70DFPM	6
–	44383	O-Ring, Ventilsitz - 70DFPM	6
–	44926	Dichtung, Niederdruck m/SS-FederFPM	3
–	45617	V-PackungSFG	6
–	48300	V-PackungSTG	6
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz
30799
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10143239Ölfilz3×
- 10643243Dichtung, Niederdruck3×
- 12120285O-Ring, Dichtungsgehäuse3×
- 12744549V-Packung6×
Dichtungssatz
34237
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plungerhalter3×
- 10143239Ölfilz3×
- 10644926Dichtung, Niederdruck3×
- 12111693O-Ring, Dichtungsgehäuse3×
- 12745617V-Packung6×
Dichtungssatz
76799
HT (0.3000)hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10143239Ölfilz3×
- 10643243Dichtung, Niederdruck3×
- 12120285O-Ring, Dichtungsgehäuse3×
- 12748300V-Packung6×
Dichtungssatz
76826
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10143239Ölfilz3×
- 10676243Dichtung, Niederdruck3×
- 12120285O-Ring, Dichtungsgehäuse3×
- 12748300V-Packung6×

Ventilsätze

Ventilsatz
33820
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 16 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Backup Ring, Seat3×
- 16343249O-Ring, Ventilsitz3×
- 16343248Backup Ring, Seat3×
- 16443722Ventilsitz3×
- 16443249O-Ring, Seat3×
- 16643721Ventil3×
- 166437223×
- 16743751Feder, Ventil3×
- 16743721Valve3×
- 16844564Federhalter, Ventil3×
- 16843751Spring3×
- 17215855O-Ring, Ventilstopfen3×
- 17214179O-Ring, Valve Plug3×
- 17244564Retainer, Spring3×
- 17320213Stützring, Ventilstopfen3×
- 17314179O-Ring, Valve Plug3×
Ventilsatz
34238
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 15 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Backup Ring, Seat3×
- 16344383O-Ring, Ventilsitz3×
- 16343248Backup Ring, Seat3×
- 16443722Ventilsitz3×
- 16444383O-Ring, Seat3×
- 16643721Ventil3×
- 166437223×
- 16743751Feder, Ventil3×
- 16743721Valve3×
- 16844564Federhalter, Ventil3×
- 16843751Spring3×
- 17215855O-Ring, Ventilstopfen3×
- 17244564Retainer, Spring3×
- 17320213Stützring, Ventilstopfen3×
- 17315855O-Ring, Valve Plug3×
