CAT PUMPS

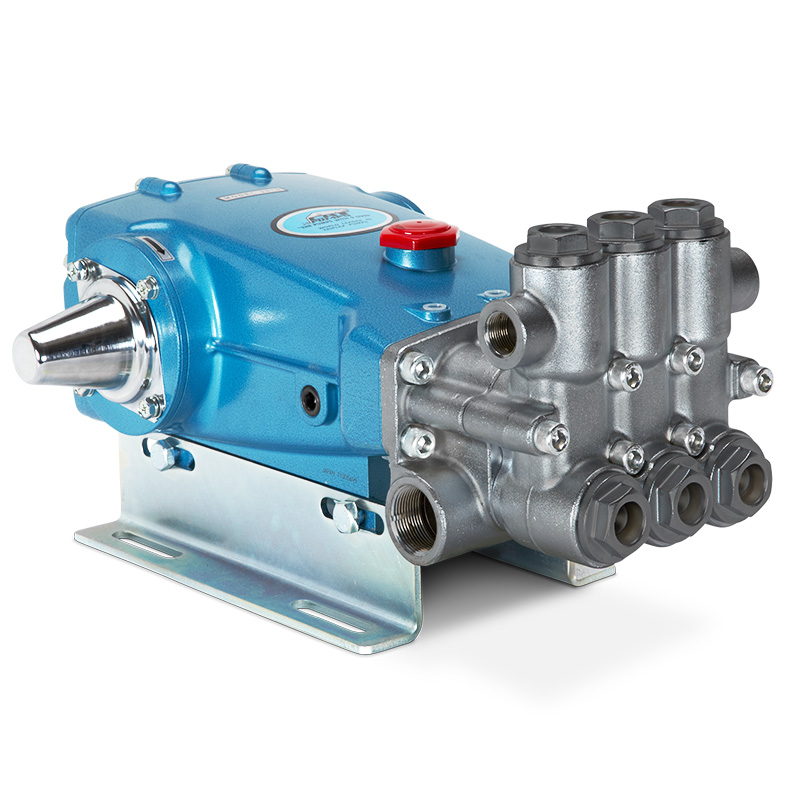

Hochdruck-Plungerpumpe · Baureihe 25 PFR 2511

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Technische Daten

Fördermenge 76 l/min
Betriebsdruck 105 bar
Drehzahl 1.450 min⁻¹
Sauganschluss 1 1/4" NPT
Druckanschluss 3/4" NPT
Wellendurchmesser 30 mm
Material Edelstahl

Downloads

CAD-Daten

2511: Antrieb, Baureihe und Zubehör

Antrieb
Für ihren Nennpunkt – 76 l/min bei 105 bar – braucht die 2511 nach der Faustformel Druck × Fördermenge / 480 rund 16,6 kW Antriebsleistung; der nächste Normmotor darüber hat 18,5 kW. Pumpen dieser Baugröße werden über Riementrieb oder Getriebe angetrieben. Mehr dazu unter Auslegung und Antrieb.
Baureihe
Die Baureihe 25 PFR umfasst 14 Modelle mit 60,5–95 l/min und 70–207 bar. Mehr Fördermenge bietet die 2531 (94,6 l/min bei 83 bar), mehr Druck die 2510 (76 l/min bei 140 bar).
Zubehör
Zu 76 l/min und 105 bar passen aus unserem Katalog 14 Druckregelventile, 14 Umlaufventile, 9 Druckentlastungsventile und 5 Pulsationsdämpfer. Die Listen sind auf diesen Betriebspunkt gefiltert.

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

7 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

Explosionszeichnung

Explosionszeichnung 2511

Stückliste

Pos. Teil-Nr. Bezeichnung Stück Zur Anfrageliste
5 125753 Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S 8
5 126544 Schraube, Sechsk., Sems (M8x25)STCP 8
8 49533 Deckel, LagerALE 2
10 27772 O-Ring, Lagergehäuse - 70DNBR 2
11 27771 Radialwellendichtring - 70DNBR 2
15 26512 Lager, KugelSTL 2
20 48613 Pleuel, komplett (Enthält: Sicherungsblech, Scheiben, Schrauben)TNM 3
21 126562 SicherungsblechSTCP 3
25 49795 Kurbelwelle - beidseitig [3/11]FCM 1
31 828710 Schutzkappe, Öl m/DichtungPE 1
32 43211 Verschluss, ÖleinfüllstutzenABS 1
33 14177 O-Ring, Verschluss - 70DNBR 1
36 129343 Dichtung, Ölmessstab -70DRBR 1
37 92241 Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) alle 1
38 44428 Flachdichtung, Ölschauglas - 80DNBR 1
39 27769 ÖlmessstabABS 1
40 125753 Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S 8
40 126544 Schraube, Sechsk., Sems (M8x25)STCP 8
48 25625 Ölablasschraube (1/4" x 19 BSP)STCP 1
49 23170 O-Ring, Ablassschraube - 70DNBR 1
50 133582 Deckel, RückseiteALE 1
51 27767 O-Ring, Gehäusedeckel - 70DNBR 1
53 49528 Kurbelgehäuse m/SpannstiftenALE 1
54 27488 SpannstiftS 2
56 27790 ÖlauffangschalePOP 1
59 92538 Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S 2
59 125824 Schraube, Sechsk., Sems (M6x16) 8/4STCP 2
64 27784 Bolzen, KreuzkopfCM 3
65 48719 PlungerstangeSSHS 3
70 27785 Dichtring, Plungerstange - 70DNBR 3
75 110669 StauscheibeS 3
88 110670 Scheibe, geschlitzt (M16)S 3
90 48535 Plunger, Keramik (M25x110)CC 3
95 48679 Stehbolzen, Plungerhalter (M7x103)SS 3
95 126549 Stehbolzen, Plungeralter (M7x103)STCP 3
96 20184 Stützring, PlungerhalterPTFE 3
97 14190 O-Ring, Plungerhalter - 70DNBR 3
98 44069 Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS 3
99 44068 Plungerhalter (M7) [7/02]SS 3
100 49788 Dichtungshalter, vorne [03/11]NY 3
101 48487 Ölfilz 3
106 44086 Dichtung, Niederdruck m/SS-FederNBR 3
107 48537 Distanzring, ND-DichtungBB 3
107 48668 Distanzring, ND-DichtungSS 3
110 48536 SaugstutzenBBCP 1
110 48667 SaugstutzenSS 1
112 11379 O-Ring, Saugstutzen - 70DNBR 3
117 88398 Schraube, Zyl. (M12x40) (Modell 2530E)S 4
117 126510 Schraube, Zyl. (M12x35 und M12x40)STCP 4
126 48538 Adapter, weiblichBB 3
126 48669 Adapter, weiblichD 3
127 44610 V-PackungSTG 6
128 48539 Adapter, männlichBB 3
128 113025 Adapter, männlichSS 3
141 48672 Feder, Distanzstück [12/02]SS 18
142 48550 Distanzstück m/FedernBB 3
142 48670 Distanzstück m/FedernSS 3
155 17629 O-Ring, Ventilstopfen - 80DNBR 3
156 28243 Stützring, Distanzstück, V-Packung 3/6PTFE 3
158 28243 Stützring, Distanzstück, V-Packung 3/6PTFE 3
159 17629 O-Ring, Ventilstopfen - 80DNBR 3
162 48363 Stützring, VentilsitzD 6
163 26142 O-Ring, Ventilsitz - 80DNBR 6
164 48544 VentilsitzS 6
164 48676 VentilsitzSS 6
166 45839 VentilSS 6
167 45840 Feder, VentilSS 6
168 110682 Federhalter, VentilPVDF 6
170 44794 Scheibe, FederhalterSS 6
171 48689 Feder [12/02]SS 6
172 17667 O-Ring, VentilstopfenNBR 6
174 49295 Ventilstopfen (m/O-Ring nur Modell 2510)SS 6
174 120693 Ventilstopfen (m/O-Ring nur Modell 2510)BBCP 6
185 48543 DruckstutzenBBCP 1
185 48674 DruckstutzenSS 1
188 88399 Schraube, Zyl. (M12x80)S 6
188 126511 Schraube, Zyl. (M12x80)STCP 6
– 6119 Schmiermittel, Antiseize 1
– 6124 Dichtung, Flüssig (0,1 l) 1
– 26516 Wellenschutzkappe 1
– 30278 Öler (0.03 l) nicht gezeigt 3
– 30696 Werkzeug, Ventilsitz 1
– 31280 Dichtungssatz - Standard NBR 2510 1
– 31285 Ventilsatz - Standard NBR 2510 2
– 34334 Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) 1
– 49789 Dichtungshalter, hinten [03/11]NY 3
– 76667 Adapter, weiblichSS 3
– 126608 Winkelschienensatz 1
– 816747 Pumpenkopf, komplett - 2510 1
– 816785 Pumpenkopf, komplett - 2511 1
– 990036 Passfeder, M8 x 7 x 40 1
– 6133 Öl, Triebwerk, Kanne 4l 1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

  • Dichtungssatz

    76180

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 9 Positionen · ein Satz je Pumpe

    Stückliste
    • 97 14190 O-Ring, Plungerhalter 3×
    • 106 44086 Dichtung, Niederdruck m/SS-Feder 3×
    • 112 11379 O-Ring, Saugstutzen 3×
    • 126 48669 Adapter, weiblich 3×
    • 127 44610 V-Packung 6×
    • 155 17629 O-Ring, Distanzstück, hinten 3×
    • 156 28243 Stützring, Distanzstück, hinten 3×
    • 158 28243 Stützring, Distanzstück, vorne 3×
    • 159 17629 O-Ring, Distanzstück, vorne 3×
  • Dichtungssatz

    31380

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 9 Positionen · ein Satz je Pumpe

    Stückliste
    • 97 14161 O-Ring, Plungerhalter 3×
    • 106 45846 Dichtung, Niederdruck m/SS-Feder 3×
    • 112 14183 O-Ring, Saugstutzen 3×
    • 112 11739 O-Ring, Saugstutzen 3×
    • 127 44610 V-Packung 6×
    • 155 14183 O-Ring, Distanzstück, hinten 3×
    • 156 28243 Stützring, Distanzstück, hinten 3×
    • 158 28243 Stützring, Distanzstück, vorne 3×
    • 159 14183 O-Ring, Distanzstück, vorne 3×
  • Dichtungssatz

    76200

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 9 Positionen · ein Satz je Pumpe

    Stückliste
    • 97 48239 O-Ring, Plungerhalter 3×
    • 106 49196 Dichtung, Niederdruck m/SS-Feder 3×
    • 112 701491 O-Ring, Saugstutzen 3×
    • 126 48669 Adapter, weiblich 3×
    • 127 44610 V-Packung 6×
    • 155 701491 O-Ring, Distanzstück, hinten 3×
    • 156 28243 Stützring, Distanzstück, hinten 3×
    • 158 28243 Stützring, Distanzstück, vorne 3×
    • 159 701491 O-Ring, Distanzstück, vorne 3×
  • Dichtungssatz

    76376

    STHT (0.3400)spezielles PTFE hohe Temperatur

    enthält 8 Positionen · ein Satz je Pumpe

    Stückliste
    • 97 14190 O-Ring, Plungerhalter 3×
    • 106 76086 Dichtung, Niederdruck m/SS-Feder 3×
    • 112 11379 O-Ring, Saugstutzen 3×
    • 127 44610 V-Packung 6×
    • 155 17629 O-Ring, Distanzstück, hinten 3×
    • 156 28243 Stützring, Distanzstück, hinten 3×
    • 158 28243 Stützring, Distanzstück, vorne 3×
    • 159 17629 O-Ring, Distanzstück, vorne 3×

Ventilsätze

  • Ventilsatz

    31270

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 162 48363 Stützring, Ventilsitz 3×
    • 163 26142 O-Ring, Ventilsitz 3×
    • 164 48544 Ventilsitz (2510) 3×
    • 166 45839 Ventil 3×
    • 167 45840 Feder, Ventil 3×
    • 168 110682 Federhalter, Ventil 3×
    • 170 44794 Scheibe, Federhalter 3×
    • 172 17667 O-Ring, Ventilstopfen 3×
  • Ventilsatz

    31275

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 162 48363 Stützring, Ventilsitz 3×
    • 163 14330 O-Ring, Ventilsitz 3×
    • 164 48544 Ventilsitz (2510) 3×
    • 166 45839 Ventil 3×
    • 167 45840 Feder, Ventil 3×
    • 168 110682 Federhalter, Ventil 3×
    • 170 44794 Scheibe, Federhalter 3×
    • 172 11745 O-Ring, Ventilstopfen 3×
  • Ventilsatz

    76370

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 162 48363 Stützring, Ventilsitz 3×
    • 163 701493 O-Ring, Ventilsitz 3×
    • 164 48544 Ventilsitz (2510) 3×
    • 166 45839 Ventil 3×
    • 167 45840 Feder, Ventil 3×
    • 168 110682 Federhalter, Ventil 3×
    • 170 44794 Scheibe, Federhalter 3×
    • 172 48240 O-Ring, Ventilstopfen 3×
