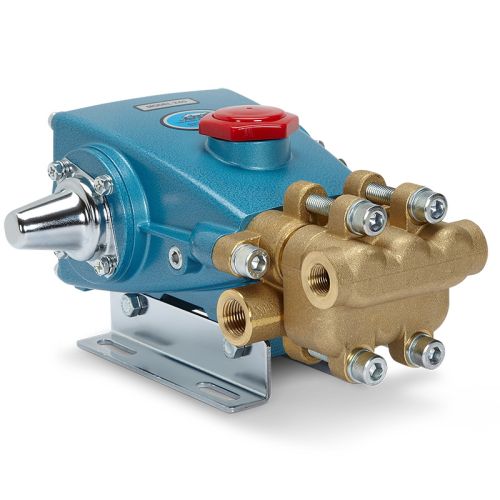

Hochdruck-Plungerpumpe · Baureihe 3 PFR 270
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Die Drehzahl von 1420 min⁻¹ erlaubt mehrere Antriebsarten: Direktantrieb mit Pumpenträger und elastischer Kupplung, Schaltkupplung oder Riemenantrieb.
Die 270 gibt es auch in einer alternativen Spezifikation mit anderem Betriebspunkt: 16,1 l/min, 69 bar, 1.725 min⁻¹. Zur alternativen Spezifikation
Technische Daten
| Fördermenge | 13,3 l/min |
|---|---|
| Betriebsdruck | 105 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 16,5 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Für die 270 stellt der Hersteller die CAD-Dateien des Modells 230 bereit.
270: Antrieb, Baureihe und Zubehör
- Antrieb
- Für ihren Nennpunkt – 13,3 l/min bei 105 bar – braucht die 270 nach der Faustformel Druck × Fördermenge / 480 rund 2,9 kW Antriebsleistung; der nächste Normmotor darüber hat 3 kW. Pumpen dieser Baugröße lassen sich direkt an einen Motor anflanschen. Die Nenndrehzahl von 1.450 min⁻¹ passt zu einem 4-poligen Normmotor (50 Hz). Mehr dazu unter Auslegung und Antrieb.
- Baureihe
- Die Baureihe 3 PFR umfasst 9 Modelle mit 7,4–13,3 l/min und 70–105 bar. Keine andere Pumpe der Baureihe fördert mehr oder erreicht einen höheren Druck als die 270.
- Werkstoff
- Die 270 gehört zur Werkstoffgruppe Messing. Mit denselben Kennwerten (Fördermenge, Druck, Drehzahl) gibt es die Pumpe auch in anderen Werkstoffen: 277 (Nickel-Aluminium-Bronze).
- Zubehör
- Zu 13,3 l/min und 105 bar passen aus unserem Katalog 23 Druckregelventile, 29 Umlaufventile, 31 Druckentlastungsventile und 15 Pulsationsdämpfer. Die Listen sind auf diesen Betriebspunkt gefiltert.
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
10 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 8 | |
| 8 | 27950 | Deckel, LagerAL | 2 | |
| 10 | 26536 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 24159 | RadialwellendichtringNBR | 2 | |
| 15 | 14487 | Lager, KugelSTL | 2 | |
| 20 | 48867 | Pleuel, komplett [280-8/02, 290-9/02]TNM | 3 | |
| 25 | 46946 | Kurbelwelle, beidseitig - 231, 237 (M7.3)FCM | 1 | |
| 25 | 46951 | Kurbelwelle, beidseitig - 241, 247 (M11)FCM | 1 | |
| 25 | 108062 | Kurbelwelle, beidseitig - 271, 277 (M12.7)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) alle | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 6 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 48772 | Deckel, Rückseite [07/08]AL | 1 | |
| 51 | 48773 | O-Ring, Gehäusedeckel [07/08]NBR | 1 | |
| 53 | 128354 | KurbelgehäuseAL | 1 | |
| 64 | 16948 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 45114 | PlungerstangeSSZZ | 3 | |
| 69 | 126259 | Scheibe, Dichtring (M24)STCP | 3 | |
| 70 | 25301 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 71 | 126189 | Scheibe, DichtringSTCP | 3 | |
| 75 | 43900 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 43901 | Plunger (M18x43)CC | 3 | |
| 95 | 126550 | Stehbolzen, Plungerhalter (M6x43)STCP | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 46504 | Plungeralter (M6)S | 3 | |
| 100 | 28597 | DichtungshalterPVDF | 3 | |
| 106 | 43243 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 110 | 43902 | SaugstutzenBB | 1 | |
| 117 | 126520 | Schraube, Zyl. Sems (M10x35)STCP | 2 | |
| 125 | 43245 | Dichtung, Hochdruck m/S (Modell 530)SNG | 3 | |
| 139 | 22179 | Stopfen, Einlass [1/2" NPT(M)]BBCP | 1 | |
| 143 | 17547 | O-Ring, Ventilsitz - 85DNBR | 3 | |
| 150 | 43904 | Adapter, EinlassventilBB | 3 | |
| 154 | 43893 | O-Ring, Einlassventil Adapter, vorne - 80DNBR | 3 | |
| 155 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 157 | 43905 | Adapter, AuslassventilBB | 3 | |
| 159 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 164 | 44002 | VentilsitzS | 6 | |
| 165 | 44001 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 166 | 43723 | Ventil, leise Q.V.S | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 43907 | Federhalter, VentilS | 6 | |
| 185 | 43903 | DruckstutzenBB | 1 | |
| 186 | 126231 | Federring (M10)STCP | 4 | |
| 188 | 126515 | Schraube, Zyl. (M10x55)STCP | 4 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 25130 | Wellenschutzkappe | 1 | |
| – | 30047 | Passfeder (M5 x 5 x 24) | 1 | |
| – | 30243 | Montagesatz, direkt (STZP) | 1 | |
| – | 30651 | Montagesatz | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 126607 | Winkelschienensatz | 1 | |
| – | 814611 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
30914
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 43243 Dichtung, Niederdruck 3×
- 125 43245 Dichtung, Hochdruck 3×
- 143 17547 O-Ring, Einlassventil Adapter, hinten 3×
- 154 43893 O-Ring, Einlassventil Adapter, vorne 3×
- 155 26089 O-Ring, Auslassventil Adapter, hinten 3×
- 159 26089 O-Ring, Auslassventil Adapter, vorne 3×
- 165 44001 O-Ring, Ventilsitz 6×
-
Dichtungssatz
33609
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 14160 O-Ring, Plungerhalter 3×
- 106 44926 Dichtung, Niederdruck 3×
- 125 44925 Dichtung, Hochdruck 3×
- 143 11685 O-Ring, Einlassventil Adapter, hinten 3×
- 154 44927 O-Ring, Einlassventil Adapter, vorne 3×
- 155 11377 O-Ring, Auslassventil Adapter, hinten 3×
- 159 11377 O-Ring, Auslassventil Adapter, vorne 3×
- 165 44928 O-Ring, Ventilsitz 6×
-
Dichtungssatz
33914
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 46204 O-Ring, Plungerhalter 3×
- 106 46651 Dichtung, Niederdruck 3×
- 125 46652 Dichtung, Hochdruck 3×
- 143 46648 O-Ring, Einlassventil Adapter, hinten 3×
- 154 46649 O-Ring, Einlassventil Adapter, vorne 3×
- 155 46647 O-Ring, Auslassventil Adapter, hinten 3×
- 159 46647 O-Ring, Auslassventil Adapter, vorne 3×
- 165 46650 O-Ring, Ventilsitz 6×
-
Dichtungssatz
33915
HT (0.3000)hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 44053 Dichtung, Niederdruck 3×
- 125 46652 Dichtung, Hochdruck 3×
- 143 17547 O-Ring, Einlassventil Adapter, hinten 3×
- 154 43893 O-Ring, Einlassventil Adapter, vorne 3×
- 155 26089 O-Ring, Auslassventil Adapter, hinten 3×
- 159 26089 O-Ring, Auslassventil Adapter, vorne 3×
- 165 44001 O-Ring, Ventilsitz 6×
-
Dichtungssatz
76660
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 701715 O-Ring, Plungerhalter 3×
- 106 702390 Dichtung, Niederdruck 3×
- 125 701382 Dichtung, Hochdruck 3×
- 143 703308 O-Ring, Einlassventil Adapter, hinten 3×
- 154 703307 O-Ring, Einlassventil Adapter, vorne 3×
- 155 703244 O-Ring, Auslassventil Adapter, hinten 3×
- 159 703244 O-Ring, Auslassventil Adapter, vorne 3×
- 165 703309 O-Ring, Ventilsitz 6×
-
Dichtungssatz
30735
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 76243 Dichtung, Niederdruck 3×
- 125 46652 Dichtung, Hochdruck 3×
- 143 17547 O-Ring, Einlassventil Adapter, hinten 3×
- 154 43893 O-Ring, Einlassventil Adapter, vorne 3×
- 155 26089 O-Ring, Auslassventil Adapter, hinten 3×
- 159 26089 O-Ring, Auslassventil Adapter, vorne 3×
- 165 44001 O-Ring, Ventilsitz 6×
Ventilsätze
-
Ventilsatz
30915
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 143 17547 O-Ring, Einlassventil Adapter, hinten 3×
- 154 43893 O-Ring, Einlassventil Adapter, vorne 3×
- 155 26089 O-Ring, Auslassventil Adapter, hinten 3×
- 159 26089 O-Ring, Discharge Valve Adapter, Rear 3×
- 164 44002 Ventilsitz 6×
- 165 44001 O-Ring, Ventilsitz 6×
- 166 43723 Ventil 6×
- 167 43750 Feder, Ventil 6×
- 168 43907 Federhalter, Ventil 6×
-
Ventilsatz
31214
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 143 11685 O-Ring, Einlassventil Adapter, hinten 3×
- 154 44927 O-Ring, Einlassventil Adapter, vorne 3×
- 155 11377 O-Ring, Auslassventil Adapter, hinten 3×
- 159 11377 O-Ring, Discharge Valve Adapter, Rear 3×
- 164 44002 Ventilsitz 6×
- 165 44928 O-Ring, Ventilsitz 6×
- 166 43723 Ventil 6×
- 167 43750 Feder, Ventil 6×
- 168 43907 Federhalter, Ventil 6×
-
Ventilsatz
31215
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 143 46648 O-Ring, Einlassventil Adapter, hinten 3×
- 154 46649 O-Ring, Einlassventil Adapter, vorne 3×
- 155 46647 O-Ring, Auslassventil Adapter, hinten 3×
- 159 46647 O-Ring, Discharge Valve Adapter, Rear 3×
- 164 44002 Ventilsitz 6×
- 165 46650 O-Ring, Ventilsitz 6×
- 166 43723 Ventil 6×
- 167 43750 Feder, Ventil 6×
- 168 43907 Federhalter, Ventil 6×
-
Ventilsatz
76690
IPFE (0.0770)I-Perfluorelastomer
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143 703308 O-Ring, Einlassventil Adapter, hinten 3×
- 154 703307 O-Ring, Einlassventil Adapter, vorne 3×
- 155 703244 O-Ring, Auslassventil Adapter, hinten 3×
- 159 703244 O-Ring, Discharge Valve Adapter, Rear 3×
- 164 44058 Ventilsitz 6×
- 165 703309 O-Ring, Ventilsitz 6×
- 166 44057 Ventil 6×
- 166 543669 Valve 6×
- 167 44056 Feder, Ventil 6×
- 168 44055 Federhalter, Ventil 6×
