Hochdruck-Plungerpumpe · Baureihe 2SF
2SFQ42SEEL
Es handelt sich um eine Triplex-Pumpe (drei Plunger), die aus einem 316SS-Pumpenkopf, "Q"-Ventilen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht. Es handelt sich um eine Pumpe mit Hohlwelle, die direkt an einen C-Motor geschraubt werden kann, was eine einfache und kompakte Installation ermöglicht.
Technische Daten
| Fördermenge | 13,4 l/min |
|---|---|
| Betriebsdruck | 83 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 3/8" |
| Druckanschluss | 3/8" |
| Wellendurchmesser | 5/8" (Hohlwelle) |
| Material | Edelstahl |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

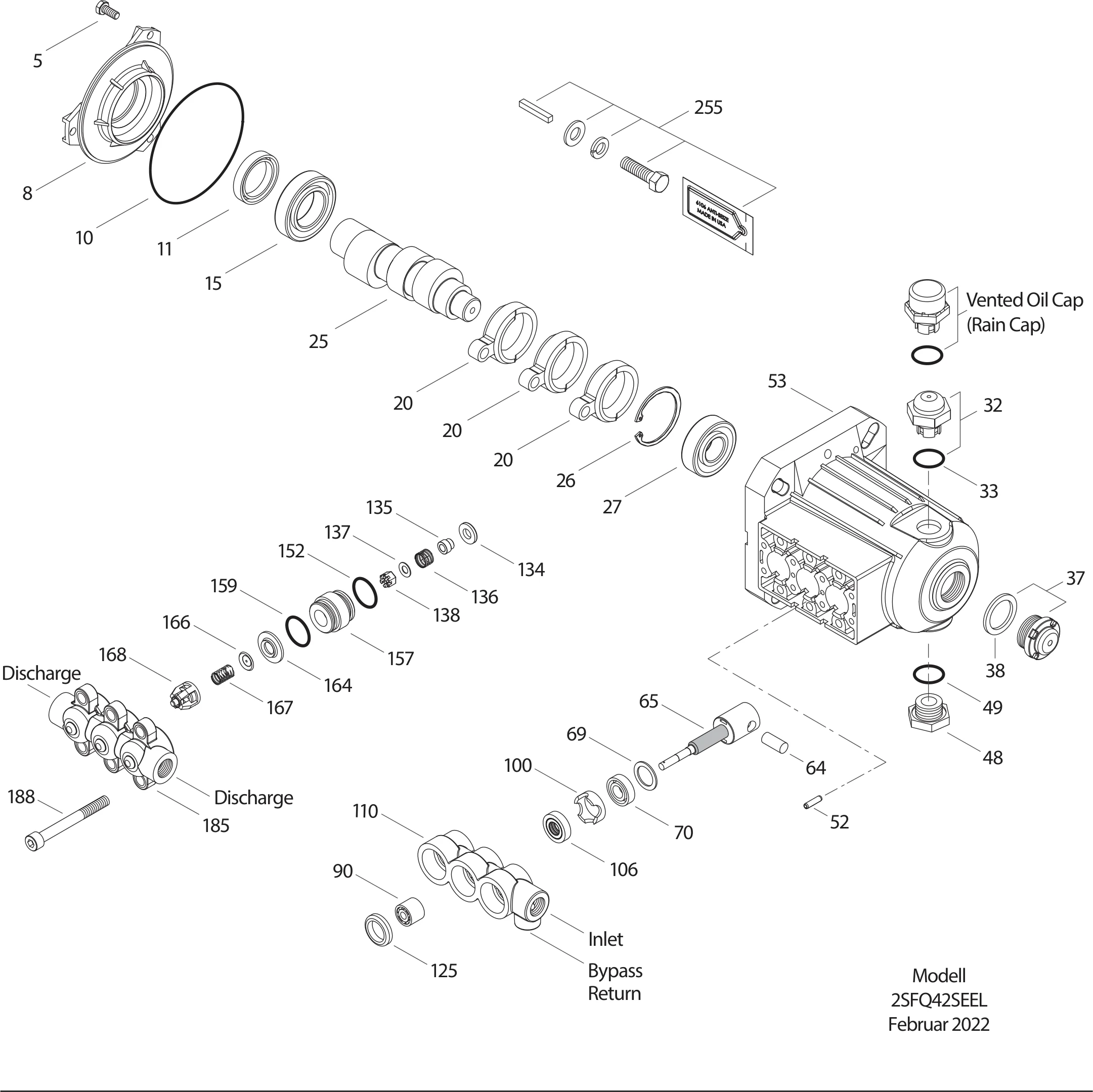

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 547445 | Schraube, Sechsk. (M6x14)S | 3 | |
| 8 | 547153 | LagergehäuseAL | 1 | |
| 10 | 14041 | O-Ring, Lagergehäuse - 70DNBR | 1 | |
| 11 | 55337 | RadialwellendichtringNBR | 1 | |
| 15 | 14488 | Lager, Kugel, innenSTL | 1 | |
| 20 | 547046 | PleuelTNM | 3 | |
| 25 | 544694 | Kurbelwelle, (10.2 mm) 2SFQ35SEELCM | 1 | |
| 26 | 12385 | SicherungsringSTL | 1 | |
| 27 | 15710 | Lager, Kugel, aussenSTL | 1 | |
| 32 | 547961 | Verschluss, ÖleinfüllstutzenRTP | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 48 | 44842 | Verschlussstopfen (1/2" NPT(F))NY | 1 | |
| 49 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 52 | 833820 | SpannstiftSSSS | 2 | |
| 53 | 833819 | KurbelgehäuseAL | 1 | |
| 64 | 16948 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 834203 | PlungerstangeSSTO | 3 | |
| 69 | 126259 | Scheibe, Dichtring (M24)STCP | 3 | |
| 70 | 25461 | DichtringNBR | 3 | |
| 90 | 831290 | Plunger, Keramik (M20x18)CC | 3 | |
| 100 | 44869 | DichtungshalterPVDF | 3 | |
| 106 | 547683 | Dichtung, Niederdruck, m/SS-FederNBR | 3 | |
| 110 | 833822 | SaugstutzenSS | 1 | |
| 125 | 44649 | Dichtung, Hochdruck m/SS-StützeSNG | 3 | |
| 134 | 833821 | Ventil, EinlassD | 3 | |
| 135 | 543689 | DistanzstückSS | 3 | |
| 136 | 543690 | Feder, EinlassventilSS | 3 | |
| 137 | 88575 | Scheibe, konisch (M6)S | 3 | |
| 138 | 543692 | Kronenmutter (M6)SS | 3 | |
| 152 | 549539 | O-Ring, Adapter Distanzstück, innen - 70DNBR | 3 | |
| 157 | 831289 | Adapter, VentilSS | 3 | |
| 159 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 164 | 544293 | VentilsitzSS | 3 | |
| 166 | 833825 | VentilD | 3 | |
| 167 | 543700 | FederSS | 3 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 185 | 547705 | DruckstutzenSS | 1 | |
| 188 | 544701 | Schraube, Zyl. (M8x80)S | 6 | |
| 255 | 30517 | Schraubensatz, MotormontageSTZP | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 76278 | Ventilsatz, Saugseite - Standard NBR | 1 | |
| – | 80228 | Schraube (M8 - 1.25 x 80 Vollgewinde) | 2 | |
| – | 549726 | Verschluss, Öleinfüllstutzen mit O-Ring (belüftet) | 1 | |
| – | 990394 | Satz, Ölablass-Schlauch (nicht gezeigt) | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76265
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 106547683Dichtung, Niederdruck3×
- 12544649Dichtung, Hochdruck3×
- 152549539O-Ring, Adapter Distanzstück, innen3×
- 15926089O-Ring, Adapter Distanzstück, außen3×
Dichtungssatz
76955
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 106545192Dichtung, Niederdruck3×
- 12544936Dichtung, Hochdruck3×
- 152129977O-Ring, Adapter Distanzstück, innen3×
- 15911377O-Ring, Adapter Distanzstück, außen3×
Dichtungssatz
76996
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 106546507Dichtung, Niederdruck3×
- 12546667Dichtung, Hochdruck3×
- 152129978O-Ring, Adapter Distanzstück, innen3×
- 15946647O-Ring, Adapter Distanzstück, außen3×
Dichtungssatz
76549
IPFE (0.0770)I-Perfluorelastomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 10676443Dichtung, Niederdruck3×
- 12576395Dichtung, Hochdruck3×
- 152994831O-Ring, Adapter Distanzstück, innen3×
- 159703244O-Ring, Adapter Distanzstück, außen3×
Ventilsätze
Ventilsatz
76274
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 152549539O-Ring, Adapter Distanzstück, innen3×
- 15926089O-Ring, Adapter Distanzstück, außen3×
- 164544293Ventilsitz3×
- 167543700Feder3×
- 16844565Federhalter, Ventil3×
Ventilsatz
76445
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 152129977O-Ring, Adapter Distanzstück, innen3×
- 15911377O-Ring, Adapter Distanzstück, außen3×
- 164544293Ventilsitz3×
- 167543700Feder3×
- 16844565Federhalter, Ventil3×
Ventilsatz
76446
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 152129978O-Ring, Adapter Distanzstück, innen3×
- 15946647O-Ring, Adapter Distanzstück, außen3×
- 164544293Ventilsitz3×
- 167543700Feder3×
- 16844565Federhalter, Ventil3×
Ventilsatz
76597
IPFE (0.0770)I-Perfluorelastomer
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 152994831O-Ring, Adapter Distanzstück, innen3×
- 159703244O-Ring, Adapter Distanzstück, außen3×
- 164544293Ventilsitz3×
- 167543700Feder3×
- 16844565Federhalter, Ventil3×
