Hochdruck-Plungerpumpe · Baureihe 5 PFR

301

Diese Triplex-Pumpe (drei Kolbenstangen) mit Verdrängerplungern besteht aus einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und standardmäßigen NBR-Dichtungen (Buna-N) und O-Ringen.

Die Drehzahl von 1420 min⁻¹ ermöglicht mehrere Antriebsoptionen, einschließlich Direktantrieb mit Pumpenträger und flexibler Kupplung, Kupplung oder Riemenantrieb.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 10,2 l/min
Betriebsdruck 150 bar
Drehzahl 1.450 min⁻¹
Sauganschluss 1/2"
Druckanschluss 3/8"
Wellendurchmesser 20 mm
Material Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

10 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

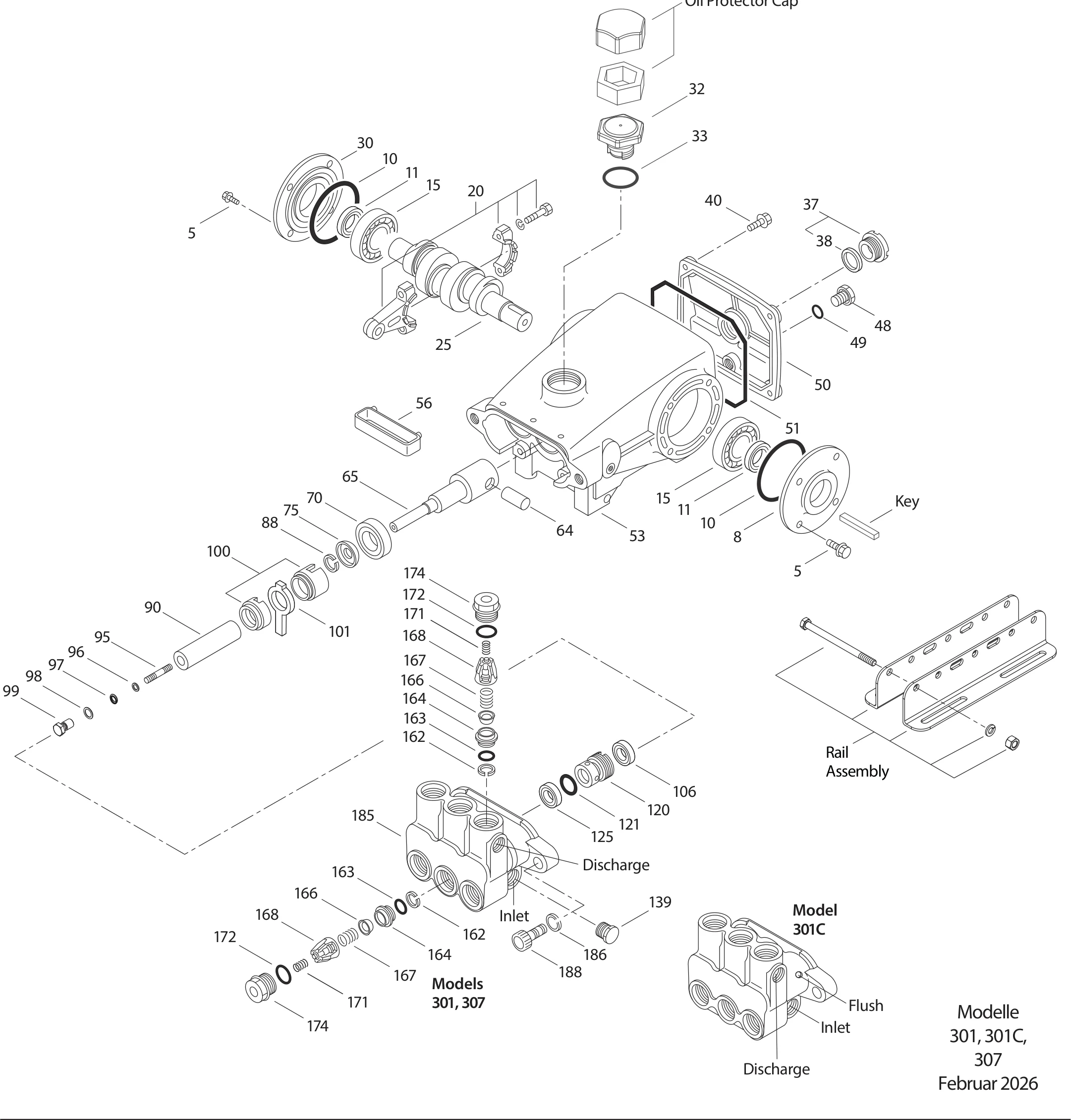

Explosionszeichnung

Explosionszeichnung 301

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
592538Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S8
843344Deckel, Lager 2/1/2AL1
1043343O-Ring, Lagerdeckel - 70DNBR2
1143222Radialwellendichtring - 70D 1/0NBR1
1514480Lager, KugelSTL2
2045883Pleuel, komplettHS3
2544923Kurbelwelle, einseitig (M8) (300RS - Wellenende links)FCM1
3044949Deckel, Lager, blind (Modelle 340, 340B)AL1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
3792241Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC1
3844428Flachdichtung, Ölschauglas - 80DNBR1
4092542Schraube, Sechsk. Sems (M6x20)S4
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5048772Deckel, Rückseite [07/08]AL1
5148773O-Ring, Gehäusedeckel [07/08]NBR1
5348769KurbelgehäuseAL1
5643355ÖlauffangschalePOP1
6443351Bolzen, KreuzkopfCM3
6545256PlungerstangeSSZZ3
7043228Dichtring, PlungerstangeNBR3
7543328StauscheibeS3
8845697Scheibe, geschlitzt (M18x10)S3
9043367Plunger (M20x72)CC3
9589653Stehbolzen (M6x58)SS3
9643235Stützring, PlungerhalterPTFE3
9717399O-Ring, Plungerhalter - 80DNBR3
9844041Scheibe, Plungerhalter (M12.5)SS3
9944031Plungerhalter (M6)SS3
10045688Dichtungshalter, 2 TlgPVDF3
10143302Ölfilz3
10644127Dichtung, Niederdruck m/SS-FederNBR3
12045680DichtungsgehäuseSS3
12114200O-Ring, Dichtungsgehäuse - 70DNBR3
12544649Dichtung, Hochdruck m/SS-StützeSNG3
13944563Stopfen, Einlass [1/2" NPT(M)]NAB1
13945156Stopfen, Einlass [1/2" NPT(M)]SS1
16248361Stützring, VentilsitzD6
16343358O-Ring, VentilsitzNBR6
16444128VentilsitzSS6
16644057VentilSS6
16744056Feder, VentilSS6
16844565Federhalter, Ventil, AuslassPVDF6
17144832Feder, VentilstopfenS6
17249382O-Ring, Ventilstopfen - 90DNBR6
17444833VentilstopfenNAB6
17449296VentilstopfenSS6
18544124PumpenkopfNAB1
18545151PumpenkopfSS1
18615847Federring (M10)S2
18887950Schraube, Zyl. (M10x35)S2
–6139Schmiermittel, Antiseize1
–30057Passfeder (M6 x 6 x 25)1
–30243Montagesatz, direkt (STZP)1
–30659Montagesatz (Enthält: 30611, 30633, 118672)1
–30696Werkzeug, Ventilsitz1
–33004Werkzeug, Dichtungsgehäuse (nicht gezeigt)1
–34334Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)1
–49583Pumpenkopf-Spülanschluss (311C, 341C, 351C)SS1
–126610Winkelschienensatz (STZP R)1
–812207Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen1
–814559Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen1
–818444Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen1
–828710Schutzkappe, Öl m/Dichtung1
–6132Öl, Triebwerk, Flasche 1l1
