Hochdruck-Plungerpumpe · Baureihe 5 PFR 45
Es handelt sich um eine Triplex-Pumpe mit positiver Verdrängung, die aus einem geschmiedeten Messing-Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen und O-Ringen besteht.
Technische Daten
| Fördermenge | 15,3 l/min |
|---|---|
| Betriebsdruck | 245 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 1/2" NPT |
| Druckanschluss | 3/8" NPT |
| Wellendurchmesser | 20 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

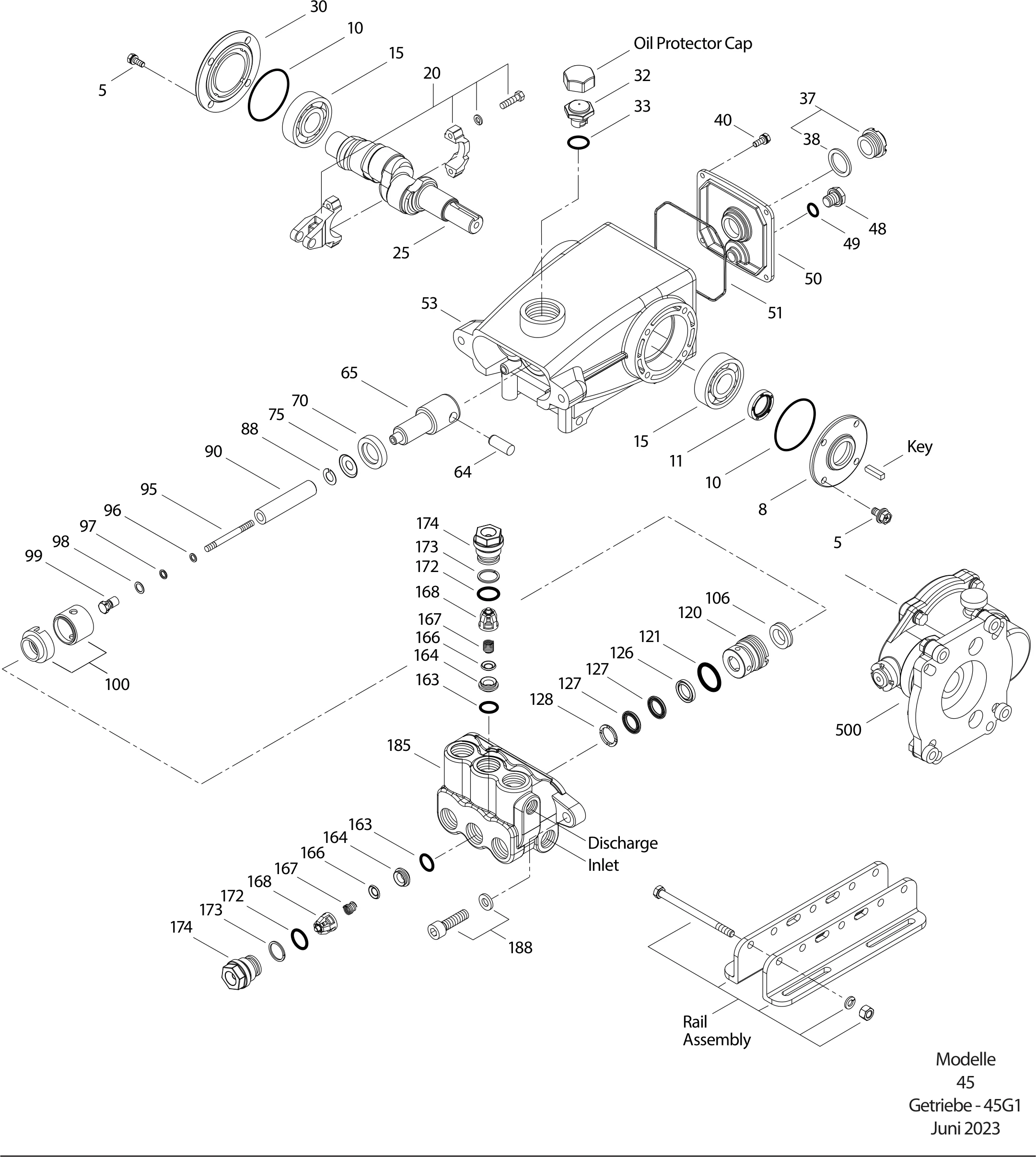

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 126542 | Schraube, Sechsk., Sems (M8x16) 8-8-4STCP | 8 | |
| 8 | 49685 | Deckel, Lager (M8)AL | 1 | |
| 10 | 43343 | O-Ring, Lagerdeckel - 70DNBR | 2 | |
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | 1 | |
| 15 | 14480 | Lager, KugelSTL | 2 | |
| 20 | 45883 | Pleuel, komplettHS | 3 | |
| 25 | 45911 | Kurbelwelle - einseitig (M18) (_RS - Wellenende links)FCM | 1 | |
| 30 | 45953 | Deckel, Lager, blind (M8)AL | 1 | |
| 32 | 44666 | Verschluss, Öleinfüllstutzen, gewölbtRTP | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 48772 | Deckel, Rückseite [07/08]AL | 1 | |
| 51 | 48773 | O-Ring, Gehäusedeckel [07/08]NBR | 1 | |
| 53 | 129811 | Kurbelgehäuse (M8)AL | 1 | |
| 64 | 43351 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 45908 | PlungerstangeZZCP | 3 | |
| 70 | 43228 | Dichtring, PlungerstangeNBR | 3 | |
| 75 | 43328 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 45783 | Plunger (M16x72)CC | 3 | |
| 95 | 126558 | Stehbolzen, Plungeralter (M6x64.5)STCP | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 46504 | Plungeralter (M6)S | 3 | |
| 100 | 45784 | Dichtungshalter, 2 TlgPVDF | 3 | |
| 106 | 43316 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 120 | 45789 | DichtungsgehäuseBB | 3 | |
| 121 | 14200 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 126 | 43320 | Adapter, weiblichBB | 3 | |
| 127 | 43319 | V-Packung (Modell 550)SNG | 6 | |
| 128 | 43318 | Adapter, männlichBB | 3 | |
| 163 | 17547 | O-Ring, Ventilsitz - 85DNBR | 6 | |
| 164 | 45790 | VentilsitzS | 6 | |
| 166 | 46429 | VentilS | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 6 | |
| 172 | 17549 | O-Ring, Ventilstopfen - 70DNBR | 6 | |
| 173 | 48365 | Stützring, VentilstopfenD | 6 | |
| 174 | 45900 | VentilstopfenBB | 6 | |
| 185 | 45907 | PumpenkopfFBB | 1 | |
| 188 | 126520 | Schraube, Zyl. Sems (M10x35)STCP | 2 | |
| 500 | 8065 | Getriebe 1" Welle (siehe extra Datenblatt) | 1 | |
| – | 11.99 | 11.99 (305) | ||
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 30057 | Passfeder (M6 x 6 x 25) | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 33005 | Werkzeug, Dichtungsgehäuse (1/2") (nicht gezeigt) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 126610 | Winkelschienensatz (STZP R) | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
30629
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 17399 O-Ring, Plungerhalter 3×
- 106 43316 Dichtung, Niederdruck 3×
- 121 14200 O-Ring, Dichtungsgehäuse 3×
- 127 43319 V-Packung 6×
-
Dichtungssatz
76629
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 14160 O-Ring, Plungerhalter 3×
- 106 106660 Dichtung, Niederdruck 3×
- 121 11719 O-Ring, Dichtungsgehäuse 3×
- 127 46287 V-Packung 6×
-
Dichtungssatz
31629
HT (0.3000)hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 17399 O-Ring, Plungerhalter 3×
- 106 43316 Dichtung, Niederdruck 3×
- 121 14200 O-Ring, Dichtungsgehäuse 3×
- 127 46287 V-Packung 6×
Ventilsätze
-
Ventilsatz
33060
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 17547 O-Ring, Ventilsitz 3×
- 164 45790 Ventilsitz 3×
- 166 46429 Ventil 3×
- 167 43750 Feder, Ventil 3×
- 168 44565 Federhalter, Ventil 3×
- 172 17549 O-Ring, Ventilstopfen 3×
- 172 142807 O-Ring, Valve Plug 3×
- 173 48365 Stützring, Ventilstopfen 3×
-
Ventilsatz
31345
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 11685 O-Ring, Ventilsitz 3×
- 164 45790 Ventilsitz 3×
- 166 46429 Ventil 3×
- 167 43750 Feder, Ventil 3×
- 168 44565 Federhalter, Ventil 3×
- 172 26996 O-Ring, Ventilstopfen 3×
- 173 48365 Stützring, Ventilstopfen 3×
