Hochdruck-Plungerpumpe · Baureihe 5 PFR
350B
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus verchromt special "B" Series Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 18,9 l/min |
|---|---|
| Betriebsdruck | 103 bar |
| Drehzahl | 1.725 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 20 mm |
| Material | Messing |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
7 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

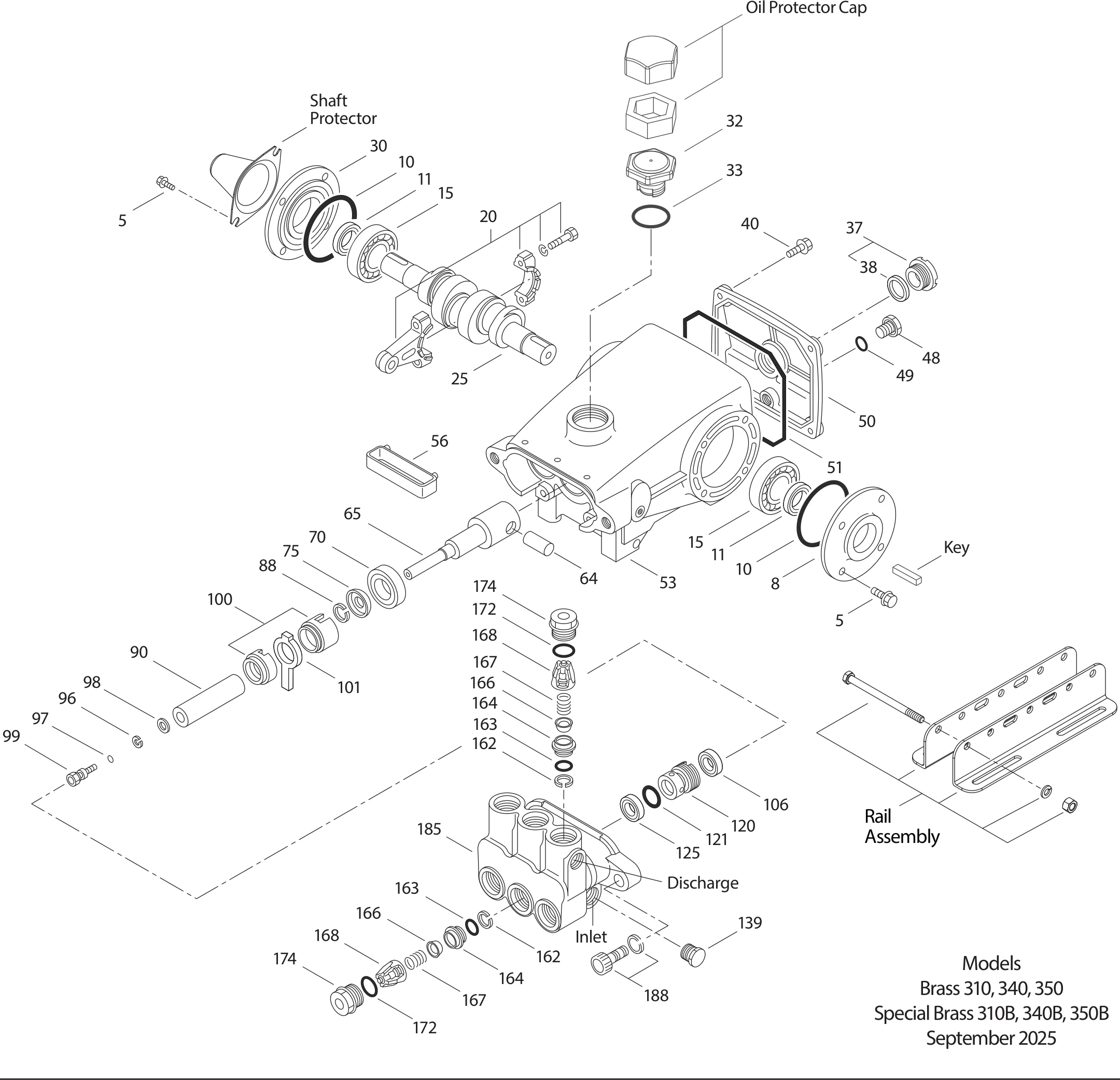

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 8 | |
| 8 | 43344 | Deckel, Lager 2/1/2AL | ||
| 10 | 43343 | O-Ring, Lagerdeckel - 70DNBR | 2 | |
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | ||
| 15 | 14480 | Lager, KugelSTL | 2 | |
| 20 | 45883 | Pleuel, komplettHS | 3 | |
| 25 | 43342 | Kurbelwelle, beidseitig (M18) (Modelle 310, 310B)FCM | 1 | |
| 30 | 44949 | Deckel, Lager, blind (Modelle 340, 340B)AL | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 48772 | Deckel, Rückseite [07/08]AL | 1 | |
| 51 | 48773 | O-Ring, Gehäusedeckel [07/08]NBR | 1 | |
| 53 | 48769 | KurbelgehäuseAL | 1 | |
| 56 | 43355 | ÖlauffangschalePOP | 1 | |
| 64 | 43351 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 43365 | PlungerstangeZZCP | 3 | |
| 70 | 43228 | Dichtring, PlungerstangeNBR | 3 | |
| 75 | 43328 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 43367 | Plunger (M20x72)CC | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 104360 | Plungerhalter (siehe Tech Bulletin 074)S | 3 | |
| 100 | 45688 | Dichtungshalter, 2 TlgPVDF | 3 | |
| 101 | 43302 | Ölfilz | 3 | |
| 106 | 43305 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 120 | 45679 | DichtungsgehäuseBB | 3 | |
| 121 | 14200 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 125 | 43307 | Dichtung, Hochdruck m/SSNG | 3 | |
| 139 | 22179 | Stopfen, Einlass [1/2" NPT(M)]BBCP | 1 | |
| 162 | 48361 | Stützring, VentilsitzD | 6 | |
| 163 | 43358 | O-Ring, VentilsitzNBR | 6 | |
| 164 | 43725 | VentilsitzS | 6 | |
| 166 | 43723 | Ventil, leise Q.V.S | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 6 | |
| 172 | 49382 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 174 | 43849 | VentilstopfenBBCP | 6 | |
| 185 | 44837 | PumpenkopfBBCP | 1 | |
| 185 | 49721 | PumpenkopfSBCP | 1 | |
| 188 | 126520 | Schraube, Zyl. Sems (M10x35)STCP | 2 | |
| – | 30057 | Passfeder (M6 x 6 x 25) | 1 | |
| – | 30243 | Montagesatz, direkt (STZP) | 1 | |
| – | 30611 | Assembly, Rail (4.22" See Dimensional Drawing) | 1 | |
| – | 30633 | Assembly, Pulley & Key (Not Shown) | 1 | |
| – | 30645 | Winkelschienensatz | 1 | |
| – | 30659 | Montagesatz (Enthält: 30611, 30633, 118672) | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 30944 | Assembly, Hub & Key (Not Shown) | 1 | |
| – | 33004 | Werkzeug, Dichtungsgehäuse (nicht gezeigt) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 43838 | Kurbelwelle, beidseitig (M12) (Modelle 351, 351C, 357)FCM | 1 | |
| – | 44945 | Kurbelwelle, einseitig (M10) (Modelle 341, 341C, 347) (34_RS - Wellenende links)FCM | 1 | |
| – | 118672 | Wellenschutzkappe | 1 | |
| – | 810027 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 818471 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
30623
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10143302Ölfilz3×
- 10643305Dichtung, Niederdruck m/S-Feder3×
- 11214200O-Ring, Seal Case3×
- 12114200O-Ring, Dichtungsgehäuse3×
- 12543307Dichtung, Hochdruck m/S-Stütze3×
Dichtungssatz
34155
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plungerhalter3×
- 10143302Ölfilz3×
- 10645153Seal, Low-Pressure with S-Spring (Model 30)3×
- 11211719O-Ring, Seal Case3×
- 12111719O-Ring, Dichtungsgehäuse3×
- 12544936Dichtung, Hochdruck m/SS-Stütze3×
Dichtungssatz
31163
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9746204O-Ring, Plungerhalter3×
- 10143302Ölfilz3×
- 10648429Seal, Low-Pressure with S-Spring (Model 30)3×
- 11248907O-Ring, Seal Case3×
- 12148907O-Ring, Dichtungsgehäuse3×
Dichtungssatz
33623
HT (0.3000)hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10143302Ölfilz3×
- 10643305Dichtung, Niederdruck m/S-Feder3×
- 11214200O-Ring, Seal Case3×
- 12114200O-Ring, Dichtungsgehäuse3×
Ventilsätze
Ventilsatz
30821
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248361Stützring, Ventilsitz3×
- 16343358O-Ring, Ventilsitz3×
- 16443725Ventilsitz3×
- 16643723Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17144832Spring, Coil (Models: 301, 301C Only)3×
- 17249382O-Ring, Ventilstopfen3×
Ventilsatz
31821
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248361Stützring, Ventilsitz3×
- 16344938O-Ring, Ventilsitz3×
- 16443725Ventilsitz3×
- 16643723Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17144832Spring, Coil (Models: 301, 301C Only)3×
- 17215855O-Ring, Ventilstopfen3×
Ventilsatz
31162
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248361Stützring, Ventilsitz3×
- 16348908O-Ring, Ventilsitz3×
- 16443725Ventilsitz3×
- 16643723Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17144832Spring, Coil (Models: 301, 301C Only)3×
- 17248431O-Ring, Ventilstopfen3×
