Hochdruck-Plungerpumpe · Baureihe 35 PFR

3517HS

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Nickel-Aluminium-Bronze, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 53 l/min
Betriebsdruck 207 bar
Drehzahl 800 min⁻¹
Sauganschluss 1 1/2" NPT(F)
Druckanschluss 1" NPT(F)
Wellendurchmesser 35 mm
Material Nickel-Aluminium-Bronze

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

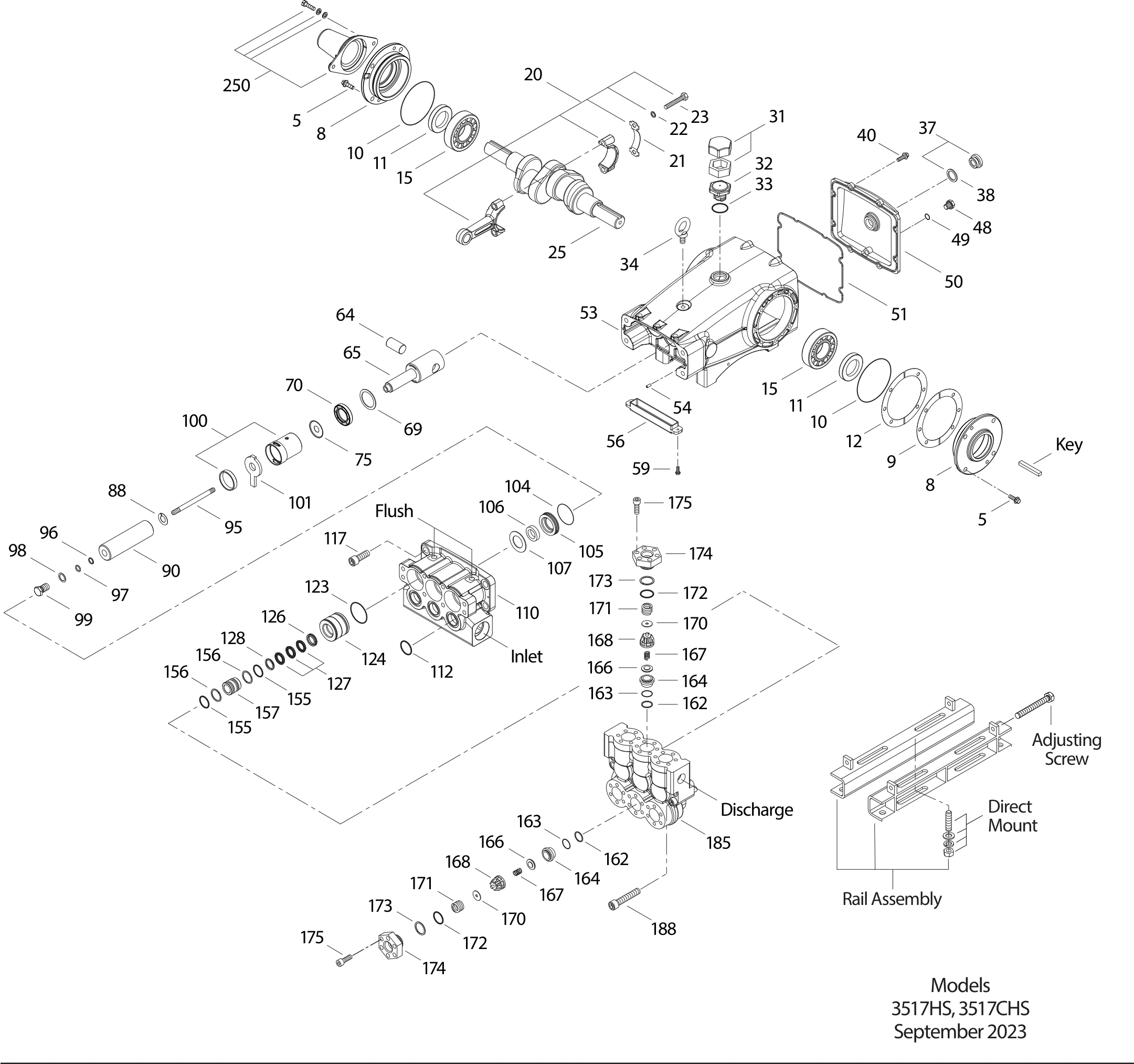

Explosionszeichnung

Explosionszeichnung 3517HS

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
596049Schraube, Sechsk. Sems (M10x25) [06/18]S8
8134604Deckel, Lager [06/18]ALE2
9815279Distanzscheibe, geteilt 2-Tlg [06/18]FBR2
1012398O-Ring, Lagergehäuse - 70DNBR2
1113296Radialwellendichtring - 70DNBR2
12855049Distanzscheibe, geteilt 2-TlgS
1529326Lager, RolleSTL2
20126725Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ3
21126749Sicherungsblech (M10)STCP3
22126593Scheibe (M10.5x1.5)STCP6
23122045Schraube, Sechsk. (M10x55)STZP6
2529325Kurbelwelle - beidseitig (M48)FCM1
31828710Schutzkappe, Öl m/DichtungPE1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
34126743Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP1
3792241Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC1
3844428Flachdichtung, Ölschauglas - 80DNBR1
40125753Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S8
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5045936Deckel, Rückseite (siehe Tech Bulltin 118)ALE1
5116612O-Ring, Gehäusedeckel - 70DNBR1
53134784Kurbelgehäuse (Enthält:34, 54) [06/18]ALE1
5427488SpannstiftS2
5627790ÖlauffangschalePOP1
5992538Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S2
6443864Bolzen, KreuzkopfCM3
6549166Plungerstange (Modell 3521DHS)SSHB3
69126587Scheibe, DichtringSTCP3
70100488Dichtring, PlungerstangeNBRS3
7543865StauscheibeS3
8845676Scheibe, geschlitzt (M16)S3
9043866Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC3
9589778Stehbolzen, Plungeralter (M10x135)SS3
9620189Stützring, PlungerhalterPTFE3
9711345O-Ring, Plungerhalter - 70DNBR3
9844085Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS3
9944084Plungerhalter (M10)SS3
100814279Dichtungshalter, 2-TlgPVDF3
10144096Ölfilz3
10443875O-Ring, Adapter - 70DNBR3
10544088Adapter, ND-DichtungNAB3
10644086Dichtung, Niederdruck m/SS-FederNBR3
10744089Distanzring, ND-DichtungSS3
11044206Saugstutzen (3507, 3517)NAB1
11211379O-Ring, Saugstutzen - 70DNBR3
11744585Schraube, Zyl. (M14x40)S4
12312391O-Ring, V-Packung, Zylinder - 70DNBR3
12444090Zylinder, V-PackungNAB3
12644091Adapter, weiblichNAB3
12744610V-PackungSTG6
12844092Adapter, männlichNAB3
15511379O-Ring, Saugstutzen - 70DNBR6
15628243Stützring, Distanzstück, V-Packung 3/6PTFE6
15744093Distanzstück, V-PackungNAB3
16221985Stützring, VentilsitzPTFE6
16326089O-Ring, Ventilsitz - 80DNBR6
16444080VentilsitzSS6
16644081VentilSS6
16744082Feder, VentilSS6
16844735Federhalter, VentilPVDF6
17044794Scheibe, FederhalterSS6
17144793Feder, VentilstopfenSS6
17215853O-Ring, Ventilstopfen - 70DNBR6
17320224Stützring, VentilstopfenPTFE6
17444795VentilstopfenNAB6
17587951Schraube, Zyl. (M10x30)S36
18546565Druckstutzen [10/99]NAB1
18889981Schraube, Zyl. (M12x70)S8
250855042Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY1
–6124Dichtung, Flüssig (0,1 l)1
–6139Schmiermittel, Antiseize1
–30278Öler (0.03 l) nicht gezeigt1
–30696Werkzeug, Ventilsitz1
–32273Reparatursatz, Dichtring, Plungerstange (nicht gezeigt)1
–34018Montagesatz, direkt (STZP R)1
–34021Key (M10 x 8 x 70) 11
–34039Montagesatz, direkt (S)1
–34314Satz, Ölablass-Schlauch1
–76514Mount, Rail Assembly (S) (Includes: 34039) 11
–76795Ventilstopfen mit 1/4" NPT(innen) Anschluss (nicht gezeigt)1
–80540Schraube, Sechsk. (M12x100) (Einstellschraube)2
–92674Mount, Rail Assembly (STZP R) (Includes: 34018)1
–125970Saugstutzen, Spülanschluss (1/4" Anschluss) (3507C, 3517C)NAB1
–816750Pumpenkopf, komplett - 35171
–819000Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)1
–990013Hub, "B", 35 mm (STL) 11
–6133Öl, Triebwerk, Kanne 4l1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

  • Dichtungssatz

    31038

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 15 Positionen · ein Satz je Pumpe

    Stückliste
    • 9714190O-Ring, Plungerhalter (3501,3501C)3×
    • 9711345O-Ring, Plunger Retainer3×
    • 10443875O-Ring, Adapter3×
    • 10644071Dichtung, Niederdruck (3501,3501C)3×
    • 10644086Seal, Low-Pressure with SS-Spring3×
    • 11211379O-Ring, Saugstutzen3×
    • 12312391O-Ring, V-Packung, Zylinder3×
    • 12744607V-Packung (3501,3501C)9×
    • 12744610V-Packing6×
    • 15517622O-Ring, Distanzstück, V-Packung (3501,3501C)3×
    • 155132961O-Ring, V-Packing Spacer (Model 3501)3×
    • 15511379O-Ring, V-Packing Spacer6×
    • 15628675Stützring, Distanzstück, V-Packung (3501,3501C)3×
    • 15628243Backup Ring, V-Packing Spacer6×
    • 15912390O-Ring, Distanzstück, V-Packung (3501,3501C)3×

  • Dichtungssatz

    31266

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 14 Positionen · ein Satz je Pumpe

    Stückliste
    • 9714161O-Ring, Plungerhalter (3501,3501C)3×
    • 9711375O-Ring, Plunger Retainer3×
    • 10444826O-Ring, Adapter3×
    • 10644381Dichtung, Niederdruck (3501,3501C)3×
    • 10645846Seal, Low-Pressure with SS-Spring3×
    • 11214183O-Ring, Saugstutzen3×
    • 12313266O-Ring, V-Packung, Zylinder3×
    • 12744607V-Packung (3501,3501C)9×
    • 12744610V-Packing6×
    • 15511719O-Ring, Distanzstück, V-Packung (3501,3501C)3×
    • 15514183O-Ring, V-Packing Spacer6×
    • 15628675Stützring, Distanzstück, V-Packung (3501,3501C)3×
    • 15628243Backup Ring, V-Packing Spacer6×
    • 15913264O-Ring, Distanzstück, V-Packung (3501,3501C)3×

  • Dichtungssatz

    76138

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 15 Positionen · ein Satz je Pumpe

    Stückliste
    • 9748239O-Ring, Plungerhalter (3501,3501C)3×
    • 97701490O-Ring, Plunger Retainer3×
    • 104701656O-Ring, Adapter3×
    • 10676071Dichtung, Niederdruck (3501,3501C)3×
    • 106701974Dichtung, Niederdruck (3507,3507C)3×
    • 10649196Seal, Low-Pressure with SS-Spring3×
    • 112701491O-Ring, Saugstutzen3×
    • 123701657O-Ring, V-Packung, Zylinder3×
    • 12744607V-Packung (3501,3501C)9×
    • 12744610V-Packing6×
    • 155701654O-Ring, Distanzstück, V-Packung (3501,3501C)3×
    • 155701491O-Ring, V-Packing Spacer6×
    • 15628675Stützring, Distanzstück, V-Packung (3501,3501C)3×
    • 15628243Backup Ring, V-Packing Spacer6×
    • 159701749O-Ring, Distanzstück, V-Packung (3501,3501C)3×

Ventilsätze

  • Ventilsatz

    34151

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 10 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16326089O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 17215853O-Ring, Ventilstopfen3×
    • 17289827O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

  • Ventilsatz

    701798

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 10 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16311377O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 17211720O-Ring, Ventilstopfen3×
    • 17211747O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

  • Ventilsatz

    701799

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 9 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16346647O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 172701481O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×
