Hochdruck-Plungerpumpe · Baureihe 35 PFR
3531CHS
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 136 l/min |
|---|---|
| Betriebsdruck | 83 bar |
| Drehzahl | 800 min⁻¹ |
| Sauganschluss | 1 1/2" NPT(F) |
| Druckanschluss | 1" |
| Wellendurchmesser | 35 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

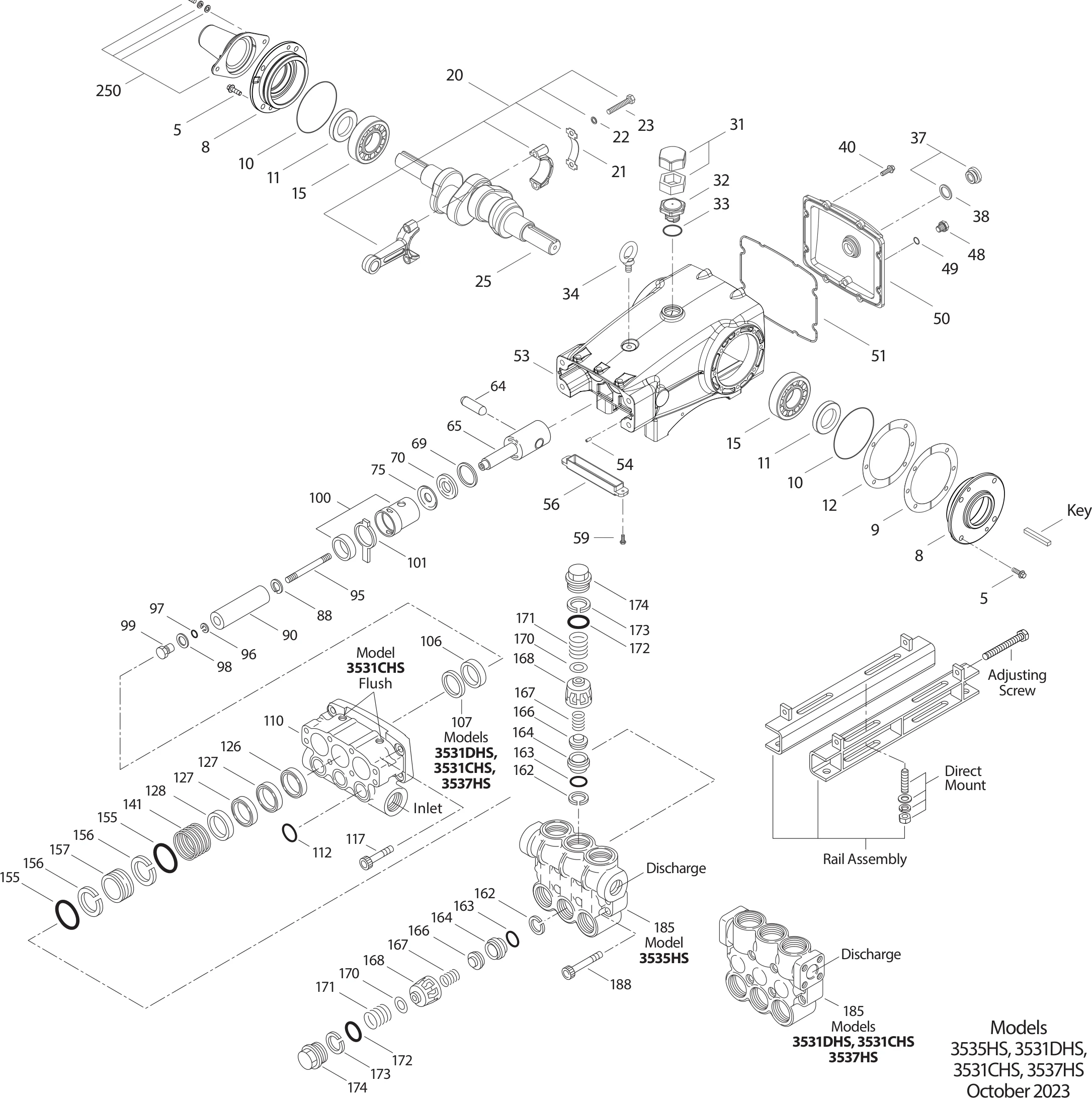

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 96049 | Schraube, Sechsk. Sems (M10x25) [06/18]S | 8 | |
| 8 | 134604 | Deckel, Lager [06/18]ALE | 2 | |
| 9 | 815279 | Distanzscheibe, geteilt 2-Tlg [06/18]FBR | 2 | |
| 10 | 12398 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 13296 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855049 | Distanzscheibe, geteilt 2-TlgS | ||
| 15 | 29326 | Lager, RolleSTL | 2 | |
| 20 | 126725 | Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ | 3 | |
| 21 | 126749 | Sicherungsblech (M10)STCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 23 | 122045 | Schraube, Sechsk. (M10x55)STZP | 6 | |
| 25 | 29325 | Kurbelwelle - beidseitig (M48)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 45936 | Deckel, Rückseite (siehe Tech Bulltin 118)ALE | 1 | |
| 51 | 16612 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134784 | Kurbelgehäuse (Enthält:34, 54) [06/18]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 27790 | ÖlauffangschalePOP | 1 | |
| 59 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| 64 | 43864 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 49166 | Plungerstange (Modell 3521DHS)SSHB | 3 | |
| 69 | 126587 | Scheibe, DichtringSTCP | 3 | |
| 70 | 100488 | Dichtring, PlungerstangeNBRS | 3 | |
| 75 | 43865 | StauscheibeS | 3 | |
| 88 | 45676 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 43921 | Plunger (M40x145)CC | 3 | |
| 95 | 89778 | Stehbolzen, Plungeralter (M10x135)SS | 3 | |
| 96 | 20189 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 11345 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44085 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44084 | Plungerhalter (M10)SS | 3 | |
| 100 | 814279 | Dichtungshalter, 2-TlgPVDF | 3 | |
| 101 | 44112 | Ölfilz | 3 | |
| 106 | 44113 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 107 | 44115 | Distanzring, ND-DichtungNAB | 3 | |
| 107 | 45381 | Distanzring, ND-DichtungSS | 3 | |
| 110 | 45124 | SaugstutzenNAB | 1 | |
| 110 | 45365 | Saugstutzen (3501, 3511)SS | 1 | |
| 110 | 49464 | Saugstutzen - (Modelle 3570, 3570S)BBCP | 1 | |
| 112 | 11379 | O-Ring, Saugstutzen - 70DNBR | 3 | |
| 117 | 44585 | Schraube, Zyl. (M14x40)S | 4 | |
| 126 | 46494 | Adapter, weiblichBB | 3 | |
| 126 | 48391 | Adapter, weiblichD | 3 | |
| 127 | 44609 | V-PackungSTG | 6 | |
| 128 | 43928 | Adapter, männlichBB | 3 | |
| 128 | 45368 | Adapter, männlichSS | 3 | |
| 141 | 49519 | Feder, DichtungspaketSS | 3 | |
| 155 | 48860 | O-Ring, Distanzstück, V-Packung - 90DNBR | 6 | |
| 156 | 48362 | Stützring, V-Packung ZylinderD | 6 | |
| 157 | 49478 | Distanzstück, V-PackungBB | 3 | |
| 157 | 49520 | Distanzstück, V-PackungSS | 3 | |
| 157 | 49521 | Distanzstück, V-PackungNAB | 3 | |
| 162 | 48363 | Stützring, VentilsitzD | 6 | |
| 163 | 26142 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 44612 | VentilsitzSS | 6 | |
| 164 | 44727 | VentilsitzS | 6 | |
| 166 | 43932 | VentilS | 6 | |
| 166 | 44108 | VentilSS | 6 | |
| 167 | 44109 | Feder, VentilSS | 6 | |
| 168 | 44728 | Federhalter, VentilPVDF | 6 | |
| 170 | 44729 | Scheibe, FederhalterSS | 6 | |
| 171 | 44644 | Feder (70kg), VentilstopfenSS | 6 | |
| 172 | 89827 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 173 | 48364 | Stützring, VentilstopfenD | 6 | |
| 174 | 44643 | Ventilstopfen (siehe Tech Bulletin 074)NAB | 6 | |
| 174 | 46444 | Ventilstopfen (siehe Tech Bulletin 074)FBB | 6 | |
| 174 | 49300 | VentilstopfenSSD | 6 | |
| 185 | 49299 | DruckstutzenSSD | 1 | |
| 185 | 49465 | DruckstutzenBBCP | 1 | |
| 185 | 76335 | DruckstutzenNAB | 1 | |
| 188 | 89981 | Schraube, Zyl. (M12x70)S | 8 | |
| 250 | 855042 | Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY | 1 | |
| – | 3535HS | ) 16.95 (430.5) (3531DHS, 3531CHS, 3537HS) | ||
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30278 | Öler (0.03 l) nicht gezeigt | 3 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 32273 | Reparatursatz, Dichtring, Plungerstange (nicht gezeigt) | 1 | |
| – | 34018 | Montagesatz, direkt (STZP R) | 1 | |
| – | 34021 | Key (M10 x 8 x 70) 1 | 1 | |
| – | 34039 | Montagesatz, direkt (S) | 1 | |
| – | 34235 | Ventilsatz (3535HS, 3535CHS) - Standard NBR | 2 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 76514 | Mount, Rail Assembly (S) (Includes: 34039) 1 | 1 | |
| – | 80540 | Schraube, Sechsk. (M12x100) (Einstellschraube) | 2 | |
| – | 92674 | Mount, Rail Assembly (STZP R) (Includes: 34018) | 1 | |
| – | 125397 | Saugstutzen, Spülanschluss (1/4" Anschluss) (3501C, 3511C)SS | 1 | |
| – | 814522 | Pumpenkopf, komplett - 3537HS | 1 | |
| – | 818372 | Pumpenkopf, komplett - 3531DHS | 1 | |
| – | 818427 | Pumpenkopf, komplett - 3535HS | 1 | |
| – | 819000 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 990013 | Hub, "B", 35 mm (STL) 1 | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
31040
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9711345O-Ring, Plungerhalter3×
- 10644113Dichtung, Niederdruck3×
- 11211379O-Ring, Saugstutzen3×
- 12744609V-Packung6×
- 15548860O-Ring, Distanzstück, V-Packung6×
- 15648362Stützring, O-Ring, Distanzstück, V-Packung6×
Dichtungssatz
33055
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9711375O-Ring, Plungerhalter3×
- 10644740Dichtung, Niederdruck3×
- 11214183O-Ring, Saugstutzen3×
- 12744741V-Packung6×
- 15520137O-Ring, Distanzstück, V-Packung6×
- 15648362Stützring, O-Ring, Distanzstück, V-Packung6×
Dichtungssatz
33262
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97701490O-Ring, Plungerhalter3×
- 10646955Dichtung, Niederdruck3×
- 112701491O-Ring, Saugstutzen3×
- 12744609V-Packung6×
- 155701492O-Ring, Distanzstück, V-Packung6×
- 15648362Stützring, O-Ring, Distanzstück, V-Packung6×
Dichtungssatz
76948
IPFE (0.0770)I-Perfluorelastomer
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 97702961O-Ring, Plungerhalter3×
- 10676398Dichtung, Niederdruck3×
- 112702705O-Ring, Saugstutzen3×
- 12776780V-Packung6×
- 155703159O-Ring, Distanzstück, V-Packung6×
- 156202164Stützring, O-Ring, Distanzstück, V-Packung6×
- 15620464Backup Ring, V-Packing Spacer6×
Ventilsätze
Ventilsatz
34017
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248363Stützring, Ventilsitz3×
- 16326142O-Ring, Ventilsitz3×
- 16444727Ventilsitz (3520, 3520C)3×
- 16444612Ventilsitz3×
- 16643932Ventil (3520, 3520C)3×
- 16644108Ventil3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 17289827O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
31955
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248363Stützring, Ventilsitz3×
- 16314330O-Ring, Ventilsitz3×
- 16444612Ventilsitz (3520, 3520C)3×
- 16644108Ventil (3520, 3520C)3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 17211747O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
31952
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248363Stützring, Ventilsitz3×
- 163701493O-Ring, Ventilsitz3×
- 16444612Ventilsitz (3520, 3520C)3×
- 16644108Ventil (3520, 3520C)3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 172701494O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
76617
IPFE (0.0770)I-Perfluorelastomer
enthält 12 Positionen · 2 Sätze je Pumpe
Stückliste
- 16248363Stützring, Ventilsitz3×
- 16244614Stützring, Ventilsitz3×
- 163702808O-Ring, Ventilsitz3×
- 16444612Ventilsitz (3520, 3520C)3×
- 16644108Ventil (3520, 3520C)3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 172703169O-Ring, Ventilstopfen3×
- 172701369O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
- 17320388Stützring, Ventilstopfen3×
