Hochdruck-Plungerpumpe · Baureihe 35 PFR
3560
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus geschmiedetem Messing inlet, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 94,6 l/min |
|---|---|
| Betriebsdruck | 207 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 1 1/2" NPT(F) |
| Druckanschluss | 1" NPT(F) |
| Wellendurchmesser | 35 mm |
| Material | Messing |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

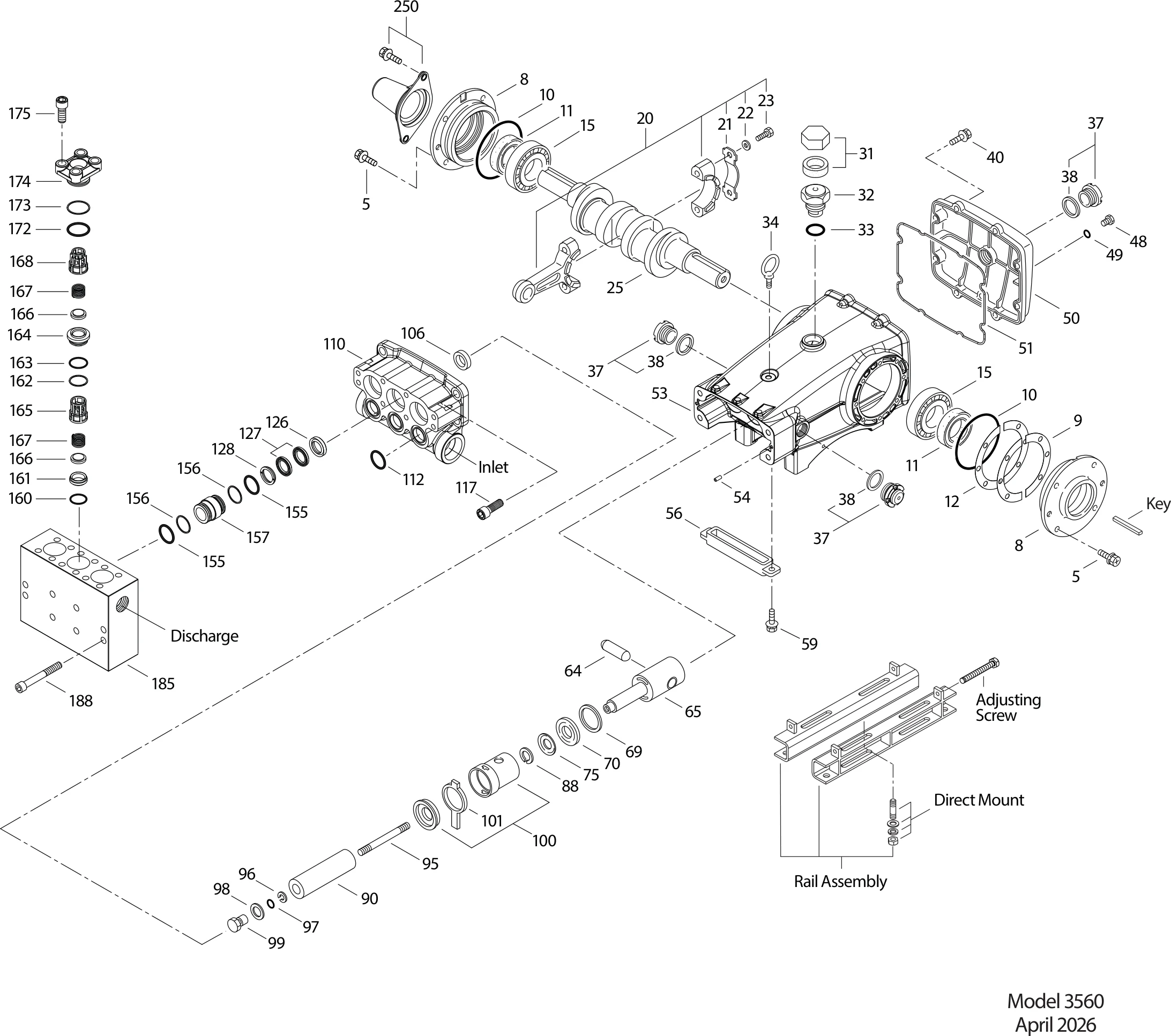

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 96049 | Schraube, Sechsk. Sems (M10x25) [06/18]S | 8 | |
| 8 | 134604 | Deckel, Lager [06/18]ALE | 2 | |
| 9 | 815279 | Distanzscheibe, geteilt 2-Tlg [06/18]FBR | ||
| 10 | 12398 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 13296 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855049 | Distanzscheibe, geteilt 2-TlgS | ||
| 15 | 29326 | Lager, RolleSTL | 2 | |
| 20 | 121467 | Pleuel, komplett (Enthält:21,22,23) [10/00]TNM | 3 | |
| 21 | 126749 | Sicherungsblech (M10)STCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 23 | 122045 | Schraube, Sechsk. (M10x55)STZP | 6 | |
| 25 | 29325 | Kurbelwelle - beidseitig (M48)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 3 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 3 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 45936 | Deckel, Rückseite (siehe Tech Bulltin 118)ALE | 1 | |
| 51 | 16612 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134786 | Kurbelgehäuse (Enthält: 54) (08/10)ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 27790 | ÖlauffangschalePOP | 1 | |
| 59 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| 64 | 43864 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 49076 | PlungerstangeSHB | 3 | |
| 69 | 126587 | Scheibe, DichtringSTCP | 3 | |
| 70 | 100488 | Dichtring, PlungerstangeNBRS | 3 | |
| 75 | 110669 | StauscheibeS | 3 | |
| 88 | 110670 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 48535 | Plunger, Keramik (M25x110)CC | 3 | |
| 95 | 126549 | Stehbolzen, Plungeralter (M7x103)STCP | 3 | |
| 96 | 20184 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 14190 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44069 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44068 | Plungerhalter (M7) [7/02]SS | 3 | |
| 100 | 855017 | Dichtungshalter 2-Tlg | 3 | |
| 101 | 44096 | Ölfilz | 3 | |
| 106 | 44086 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 110 | 49759 | Saugstutzen (08/10)FBB | 1 | |
| 112 | 11379 | O-Ring, Saugstutzen - 70DNBR | 3 | |
| 117 | 44585 | Schraube, Zyl. (M14x40)S | 4 | |
| 126 | 48538 | Adapter, weiblichBB | 3 | |
| 127 | 44610 | V-PackungSTG | 6 | |
| 128 | 48539 | Adapter, männlichBB | 3 | |
| 155 | 17629 | O-Ring, Ventilstopfen - 80DNBR | 6 | |
| 156 | 28243 | Stützring, Distanzstück, V-Packung 3/6PTFE | 6 | |
| 157 | 49082 | Distanzstück, V-PackungBB | 3 | |
| 160 | 49092 | O-Ring, Ventilsitz, Einlass - 80DNBR | 3 | |
| 161 | 49091 | Ventilsitz, EinlassS | 3 | |
| 162 | 49088 | Stützring, Ventilsitz, AuslassPTFE | 3 | |
| 163 | 49087 | O-Ring, Ventilsitz, Auslass - 70DNBR | 3 | |
| 164 | 49086 | Ventilsitz, AuslassS | 3 | |
| 165 | 49090 | Federhalter, Ventil, EinlassPVDF | 3 | |
| 166 | 49089 | VentilS | 6 | |
| 167 | 44109 | Feder, VentilSS | 6 | |
| 168 | 49085 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 172 | 18690 | O-Ring, Adapter, ND-Dichtung, vorne -70DNBR | 3 | |
| 173 | 20369 | Stützring, VentilstopfenPTFE | 3 | |
| 174 | 49093 | VentilstopfenBB | 3 | |
| 175 | 550176 | Schraube, Zyl. (M14x35)S | 12 | |
| 185 | 49084 | DruckstutzenSS | 1 | |
| 188 | 49045 | Schraube, Zyl. (M12x95)S | 8 | |
| 250 | 855042 | Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenPOP | 1 | |
| – | 6106 | Lubricant, Anti-Seize (2 mL) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 32273 | Reparatursatz, Dichtring, Plungerstange (nicht gezeigt) | 1 | |
| – | 34018 | Montagesatz, direkt (STZP R) | 1 | |
| – | 34021 | Key (M10 x 8 x 70) 1 | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 80540 | Schraube, Sechsk. (M12x100) (Einstellschraube) | 2 | |
| – | 92674 | Mount, Rail Assembly (STZP R) (Includes: 34018) | 1 | |
| – | 816958 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 819000 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 990013 | Hub, "B", 35 mm (STL) 1 | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
31280
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 9714190O-Ring, Plungerhalter3×
- 10644086Dichtung, Niederdruck m/SS-Feder3×
- 11211379O-Ring, Saugstutzen3×
- 12648669Adapter, weiblich3×
- 12744610V-Packung6×
- 15517629O-Ring, Distanzstück, hinten3×
- 15628243Stützring, Distanzstück, hinten3×
- 15828243Stützring, Distanzstück, vorne3×
- 15917629O-Ring, Distanzstück, vorne3×
Dichtungssatz
31380
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 9714161O-Ring, Plungerhalter3×
- 10645846Dichtung, Niederdruck m/SS-Feder3×
- 11214183O-Ring, Saugstutzen3×
- 11211739O-Ring, Saugstutzen3×
- 12744610V-Packung6×
- 15514183O-Ring, Distanzstück, hinten3×
- 15628243Stützring, Distanzstück, hinten3×
- 15828243Stützring, Distanzstück, vorne3×
- 15914183O-Ring, Distanzstück, vorne3×
Dichtungssatz
76376
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9714190O-Ring, Plungerhalter3×
- 10676086Dichtung, Niederdruck m/SS-Feder3×
- 11211379O-Ring, Saugstutzen3×
- 12744610V-Packung6×
- 15517629O-Ring, Distanzstück, hinten3×
- 15628243Stützring, Distanzstück, hinten3×
- 15828243Stützring, Distanzstück, vorne3×
- 15917629O-Ring, Distanzstück, vorne3×
Ventilsätze
Ventilsatz
31292
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 16049092O-Ring, Ventilsitz, Einlass3×
- 16149091Ventilsitz, Einlass3×
- 16249088Stützring, Ventilsitz, Auslass3×
- 16349087O-Ring, Ventilsitz, Auslass3×
- 16449086Ventilsitz, Auslass3×
- 16549090Federhalter, Ventil, Einlass3×
- 16649089Ventil6×
- 16744109Feder6×
- 16849085Federhalter, Ventil, Auslass3×
- 17218690O-Ring, Ventilstopfen3×
- 17320369Stützring, Ventilstopfen3×
Ventilsatz
31296
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 12 Positionen · ein Satz je Pumpe
Stückliste
- 16049155O-Ring, Ventilsitz, Einlass3×
- 16149091Ventilsitz, Einlass3×
- 16249088Stützring, Ventilsitz, Auslass3×
- 16349154O-Ring, Ventilsitz, Auslass3×
- 16449086Ventilsitz, Auslass3×
- 16549090Federhalter, Ventil, Einlass3×
- 16649089Ventil6×
- 16744109Feder6×
- 16849085Federhalter, Ventil, Auslass3×
- 16849805Retainer, Discharge Spring3×
- 17211744O-Ring, Ventilstopfen3×
- 17320369Stützring, Ventilstopfen3×
