Hochdruck-Plungerpumpe · Baureihe 38 PFR
3810
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl, Ventilbaugruppen aus 304 and SFSS Edelstahl discharge, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 22,7 l/min |
|---|---|
| Betriebsdruck | 689 bar |
| Drehzahl | 870 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 35 mm |
| Material | Edelstahl |
Downloads
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

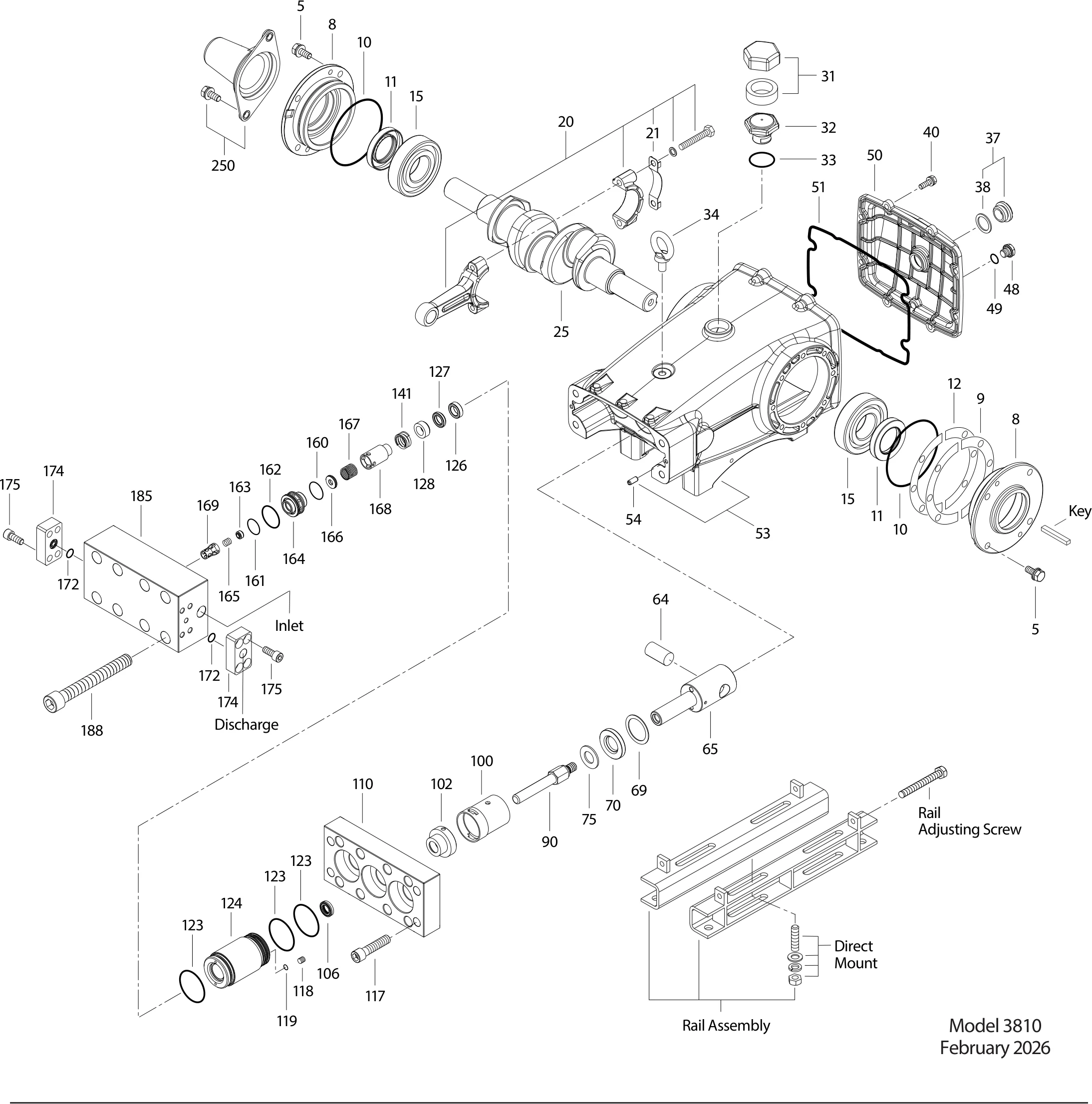

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 96049 | Schraube, Sechsk. Sems (M10x25) [06/18]S | 8 | |
| 8 | 134604 | Deckel, Lager [06/18]ALE | 2 | |
| 9 | 815279 | Distanzscheibe, geteilt 2-Tlg [06/18]FBR | 2 | |
| 10 | 12398 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 13296 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855049 | Distanzscheibe, geteilt 2-TlgS | 2 | |
| 15 | 29326 | Lager, RolleSTL | 2 | |
| 20 | 126725 | Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ | 3 | |
| 21 | 126749 | Sicherungsblech (M10)STCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 23 | 122045 | Schraube, Sechsk. (M10x55)STZP | 6 | |
| 25 | 29325 | Kurbelwelle - beidseitig (M48)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 45936 | Deckel, Rückseite (siehe Tech Bulltin 118)ALE | 1 | |
| 51 | 16612 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134784 | Kurbelgehäuse (Enthält:34, 54) [06/18]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 64 | 43864 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 670267 | Rod, PlungerSHB | 3 | |
| 69 | 126587 | Scheibe, DichtringSTCP | 3 | |
| 70 | 100488 | Dichtring, PlungerstangeNBRS | 3 | |
| 75 | 670272 | Slinger, BarrierNBR | 3 | |
| 90 | 670269 | Assembly, Plunger (M16 x 84) with 304SS M22 Threaded EndCC | 3 | |
| 100 | 44119 | DichtungshalterPPG | 3 | |
| 102 | 670273 | Retainer, Seal, FrontD | 3 | |
| 106 | 43316 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 110 | 670274 | Block, HousingS | 1 | |
| 117 | 670376 | Screw, HSH (M14 x 60)S | 4 | |
| 118 | 670276 | PlugS | 6 | |
| 119 | 13917 | O-Ring, PlugNBR | 6 | |
| 123 | 12391 | O-Ring, V-Packung, Zylinder - 70DNBR | 9 | |
| 124 | 670275 | CylinderSFSS | 3 | |
| 126 | 670277 | Adapter, FemalePTFE | 3 | |
| 127 | 670278 | V-PackingPTFE | 3 | |
| 128 | 670279 | Adapter, MaleD | 3 | |
| 141 | 670280 | Spring, Coil, PackingS | 3 | |
| 160 | 670290 | Ring, Sealing, Seat, RearPFFE | 3 | |
| 161 | 670289 | Ring, Sealing, Seat, FrontPTFE | 3 | |
| 162 | 14010 | O-Ring, SeatNBR | 3 | |
| 163 | 670286 | Valve, DischargeSFSS | 3 | |
| 164 | 670285 | Seat, Inlet/DischargeSFSS | 3 | |
| 165 | 43750 | Feder, VentilS | 3 | |
| 166 | 670283 | Valve, InletSFSS | 3 | |
| 167 | 670282 | Spring, InletS | 3 | |
| 168 | 670281 | Retainer, Spring, InletD | 3 | |
| 169 | 32468 | Retainer, Spring, DischargePVDF | 3 | |
| 172 | 14205 | Ring, Sealing, FlangePTFE | 2 | |
| 174 | 670288 | Flange, Discharge (3/8" NPT)S | 2 | |
| 175 | 49044 | Schraube, Zyl. (M10x25)S | 8 | |
| 185 | 670284 | Manifold, Block (Inlet/Discharge)S | 1 | |
| 188 | 670291 | Screw, HSH (M20 x 160)S | 8 | |
| 250 | 855042 | Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenPOP | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 32273 | Reparatursatz, Dichtring, Plungerstange (nicht gezeigt) | 1 | |
| – | 34018 | Montagesatz, direkt (STZP R) | 1 | |
| – | 34021 | Key (M10 x 8 x 70) 1 | 1 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 80540 | Schraube, Sechsk. (M12x100) (Einstellschraube) | 2 | |
| – | 92674 | Mount, Rail Assembly (STZP R) (Includes: 34018) | 1 | |
| – | 990013 | Hub, "B", 35 mm (STL) 1 | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
997806
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 10643316Dichtung, Niederdruck m/S-Feder3×
- 12312391O-Ring, V-Packung, Zylinder - 70D9×
- 126670277Adapter, Female3×
- 127670278V-Packing3×
- 128670279Adapter, Male3×
Ventilsätze
Ventilsatz
997807
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 160670290Ring, Sealing, Rear, Seat3×
- 161670289Ring, Sealing, Front, Seat3×
- 16214010O-Ring, Seat3×
- 163670286Valve, Discharge3×
- 164670285Seat, Inlet/Discharge3×
- 16543750Feder, Ventil3×
- 166670283Valve, Inlet3×
- 167670282Spring, Inlet3×
- 168670281Retaining, Spring, Inlet3×
- 16932468Retainer, Spring, Discharge3×
- 17214205Ring, Sealing, Flange2×
