Hochdruck-Plungerpumpe · Baureihe 38 PFR 3811

Name: 3811
Brand: CAT PUMPS
SKU: 3811

Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, Vollkeramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	53 l/min
Betriebsdruck	210 bar
Drehzahl	800 min⁻¹
Sauganschluss	1 1/2" NPT
Druckanschluss	1" NPT
Wellendurchmesser	35 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

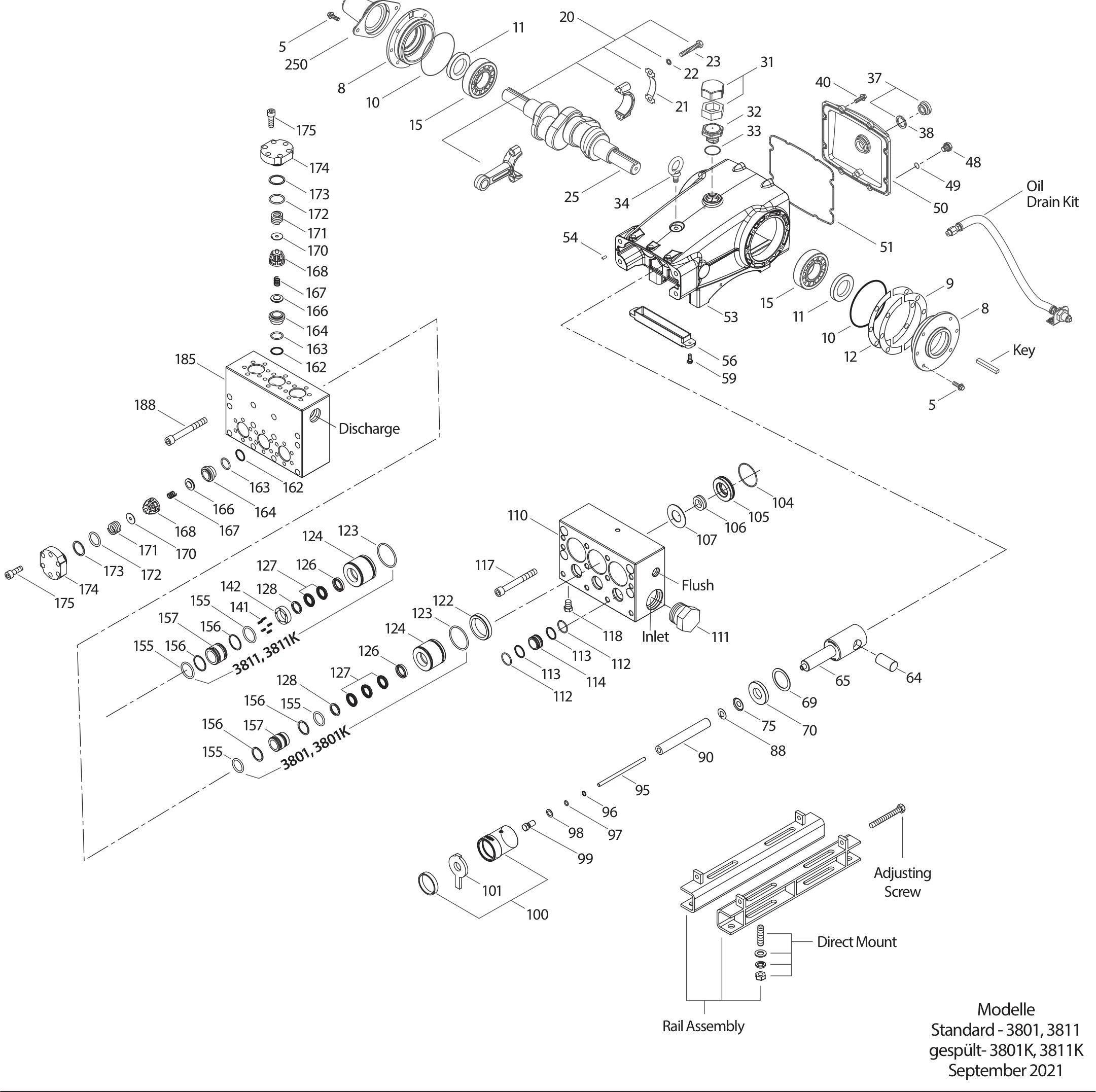

Explosionszeichnung 3811 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	96049	Schraube, Sechsk. Sems (M10x25) [06/18]S	8
8	134604	Deckel, Lager [06/18]ALE	2
9	815279	Distanzscheibe, geteilt 2-Tlg [06/18]FBR	0-2
10	12398	O-Ring, Lagergehäuse - 70DNBR	2
11	13296	Radialwellendichtring - 70DNBR	2
12	855049	Distanzscheibe, geteilt 2-TlgS	0-2
15	29326	Lager, RolleSTL	2
20	121467	Pleuel, komplett (Enthält:21,22,23) [10/00]TNM	3
21	126749	Sicherungsblech (M10)STCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
23	122045	Schraube, Sechsk. (M10x55)STZP	6
25	29325	Kurbelwelle - beidseitig (M48)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125753	Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	45936	Deckel, Rückseite (siehe Tech Bulltin 118)ALE	1
51	16612	O-Ring, Gehäusedeckel - 70DNBR	1
53	134784	Kurbelgehäuse (Enthält:34, 54) [06/18]ALE	1
54	27488	SpannstiftS	2
56	27790	ÖlauffangschalePOP	1
59	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	2
64	43864	Bolzen, KreuzkopfCM	3
65	45116	Plungerstange (Modell 3521C)SSZZ	3
65	45118	PlungerstangeSSZZ	3
69	126587	Scheibe, DichtringSTCP	3
70	100488	Dichtring, PlungerstangeNBRS	3
75	43506	StauscheibeS	3
75	43865	StauscheibeS	3
88	45675	Scheibe, geschlitztS	3
88	45676	Scheibe, geschlitzt (M16)S	3
90	43866	Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC	3
90	43945	Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC	3
95	89778	Stehbolzen, Plungeralter (M10x135)SS	3
95	89779	Stehbolzen, Plungerhalter (M7x123) Modell 3501,3501C, (M10x135) Modell 3511,3511CS	3
96	20184	Stützring, PlungerhalterPTFE	3
96	20189	Stützring, PlungerhalterPTFE	3
97	11345	O-Ring, Plungerhalter - 70DNBR	3
97	14190	O-Ring, Plungerhalter - 70DNBR	3
98	44069	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
98	44085	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
99	44068	Plungerhalter (M7) [7/02]SS	3
99	44084	Plungerhalter (M10)SS	3
100	814279	Dichtungshalter, 2-TlgPVDF	3
101	44095	Ölfilz	3
101	44096	Ölfilz	3
104	43875	O-Ring, Adapter - 70DNBR	3
105	701323	Adapter, Einlass, ND-DichtungSS	3
105	701344	Adapter, ND-DichtungSS	3
106	44071	Dichtung, Niederdruck m/SS-FederNBR	3
106	44086	Dichtung, Niederdruck m/SS-FederNBR	3
107	44074	Distanzring, ND-DichtungSS	3
107	44089	Distanzring, ND-DichtungSS	3
110	701286	Saugstutzen, Block-Style (3801, 3811)SS	1
111	701116	Stopfen, Einlass [1-1/2" NPT(M)]SS	1
112	701794	O-Ring, Saugstutzen - 70DNBR	6
113	701319	Stützring, SaugstutzenPTFE	6
114	701317	Distanzstück, SaugstutzenSS	3
117	701252	Schraube, Zyl. (M14x100)SS	4
118	701077	Stopfen [1/4" NPT(M)]SS	3
122	701367	Distanzstück, ZylinderSS	3
123	12391	O-Ring, V-Packung, Zylinder - 70DNBR	3
124	701336	Zylinder, V-PackungSS	3
124	701448	Zylinder, V-PackungSS	3
126	44164	Adapter, weiblichSS	3
126	701325	Adapter, weiblichSS	3
127	44607	V-PackungSTG	9-6
127	44610	V-PackungSTG	9-6
128	44165	Adapter, männlichSS	3
128	701326	Adapter, männlichSS	3
141	45113	Feder, DistanzstückSS	15
142	701447	Distanzstück mit FedernSS	3
155	11379	O-Ring, Saugstutzen - 70DNBR	6
155	17622	O-Ring, Distanzstück, V-Packung 3/6NBR	6
156	28243	Stützring, Distanzstück, V-Packung 3/6PTFE	6
156	28675	Stützring, Distanzstück, V-Packung 3/6PTFE	6
157	701352	Distanzstück, V-PackungSS	3
157	701385	Distanzstück, V-PackungSS	3
162	21985	Stützring, VentilsitzPTFE	6
163	26089	O-Ring, Ventilsitz - 80DNBR	6
164	44080	VentilsitzSS	6
166	44081	VentilSS	6
167	44082	Feder, VentilSS	6
168	44735	Federhalter, VentilPVDF	6
170	44794	Scheibe, FederhalterSS	6
171	44793	Feder, VentilstopfenSS	6
172	15853	O-Ring, Ventilstopfen - 70DNBR	6
173	20224	Stützring, VentilstopfenPTFE	6
174	701260	VentilstopfenSS	6
175	87951	Schraube, Zyl. (M10x30)S	36
185	701314	Druckstutzen, Block-StyleSS	1
185	701785	Druckstutzen, Block-StyleSS	1
188	701279	Schraube, Zyl. (M12x100), untenS	12
196	701342	Stopfen, Auslass (1" NPT) nicht gezeigtSS	1
250	855042	Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30278	Öler (0.03 l) nicht gezeigt	3
–	30696	Werkzeug, Ventilsitz	1
–	30742	Passfeder, M10 x 8 x 70	1
–	34039	Montagesatz, direkt (S)	1
–	34314	Satz, Ölablass-Schlauch	1
–	44739	Dichtring, PlungerstangeFPM	3
–	80540	Schraube, Sechsk. (M12x100) (Einstellschraube)	2
–	126611	Winkelschienensatz (STZP R)	1
–	701408	Saugstutzen, Block-Style, Spülanschluss (1/2" Anschluss) (3801K, 3811K)SS	1
–	701786	Dichtungssatz - (3801, 3801K) Standard NBR	1
–	819000	Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)	1
–	901370	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3811)	1
–	901371	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3801)	1
–	901388	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3801)	1
–	901389	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3801)	1
–	990663	Satz, Spülung, 5 Gal, 115V, 1.1 Amp, 1/2" NPT	1
–	6133	Öl, Triebwerk, Kanne 4l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

701793

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 97 14190 O-Ring, Plungerhalter (3801, 3801K) 3×
- 104 43875 O-Ring, Adapter 3×
- 106 44071 Dichtung, Niederdruck (3801, 3801K) 3×
- 112 701794 O-Ring, Saugstutzen 6×
- 113 701319 Stützring, Saugstutzen 6×
- 123 12391 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3801, 3801K) 9×
- 155 17622 O-Ring, Distanzstück, V-Packung (3801, 3801K) 6×
- 155 132961 O-Ring, V-Packing Spacer (3801HS, 3801KHS) 6×
- 156 28675 Stützring, Distanzstück, V-Packung (3801, 3801K) 6×
Dichtungssatz

701802

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 14161 O-Ring, Plungerhalter (3801, 3801K) 3×
- 104 44826 O-Ring, Adapter 3×
- 106 44381 Dichtung, Niederdruck (3801, 3801K) 3×
- 112 701318 O-Ring, Saugstutzen 6×
- 113 701319 Stützring, Saugstutzen 6×
- 123 13266 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3801, 3801K) 9×
- 155 11719 O-Ring, Distanzstück, V-Packung (3801, 3801K) 6×
- 156 28675 Stützring, Distanzstück, V-Packung (3801, 3801K) 6×
Dichtungssatz

701803

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 48239 O-Ring, Plungerhalter (3801, 3801K) 3×
- 104 701656 O-Ring, Adapter 3×
- 106 701974 Dichtung, Niederdruck (3801, 3801K) 3×
- 112 701495 O-Ring, Saugstutzen 6×
- 113 701319 Stützring, Saugstutzen 6×
- 123 701657 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packung (3801, 3801K) 9×
- 155 701654 O-Ring, Distanzstück, V-Packung (3801, 3801K) 6×
- 156 28675 Stützring, Distanzstück, V-Packung (3801, 3801K) 6×
Dichtungssatz

76793

IPFE (0.0770)I-Perfluorelastomer

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 703586 O-Ring, Plunger Retainer (3801HS, 3801KHS) 3×
- 104 702977 O-Ring, Adapter 3×
- 106 703179 Seal, Low-Pressure with SSSpring (3801HS, 3801KHS) 3×
- 112 702969 O-Ring, Saugstutzen 6×
- 113 701319 Stützring, Saugstutzen 6×
- 123 703481 O-Ring, V-Packung, Zylinder 3×
- 127 44607 V-Packing (3801HS, 3801KHS) 9×
- 155 701716 O-Ring, V-Packing Spacer (3801HS, 3801KHS) 6×
- 156 28675 Stützring, Distanzstück, V-Packung (3801, 3801K) 6×

Ventilsätze

Ventilsatz

34151

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 26089 O-Ring, Ventilsitz 3×
- 164 44080 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 15853 O-Ring, Ventilstopfen 3×
- 172 89827 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

701798

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 11377 O-Ring, Ventilsitz 3×
- 164 44080 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 11720 O-Ring, Ventilstopfen 3×
- 172 11747 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

701799

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 46647 O-Ring, Ventilsitz 3×
- 164 44080 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 701481 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
Ventilsatz

76171

IPFE (0.0770)I-Perfluorelastomer

enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 21985 Stützring, Ventilsitz 3×
- 163 703244 O-Ring, Ventilsitz 3×
- 164 44080 Ventilsitz 3×
- 166 44081 Ventil 3×
- 167 44082 Feder, Ventil 3×
- 168 44735 Federhalter, Ventil 3×
- 170 44794 Scheibe, Federhalter 3×
- 172 702974 O-Ring, Ventilstopfen 3×
- 173 20224 Stützring, Ventilstopfen 3×
