Hochdruck-Plungerpumpe · Baureihe 38 PFR 3821HS

Name: 3821HS
Brand: CAT PUMPS
SKU: 3821HS

Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	76 l/min
Betriebsdruck	160 bar
Drehzahl	700 min⁻¹
Sauganschluss	1 1/2" NPT
Druckanschluss	1" NPT
Wellendurchmesser	35 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

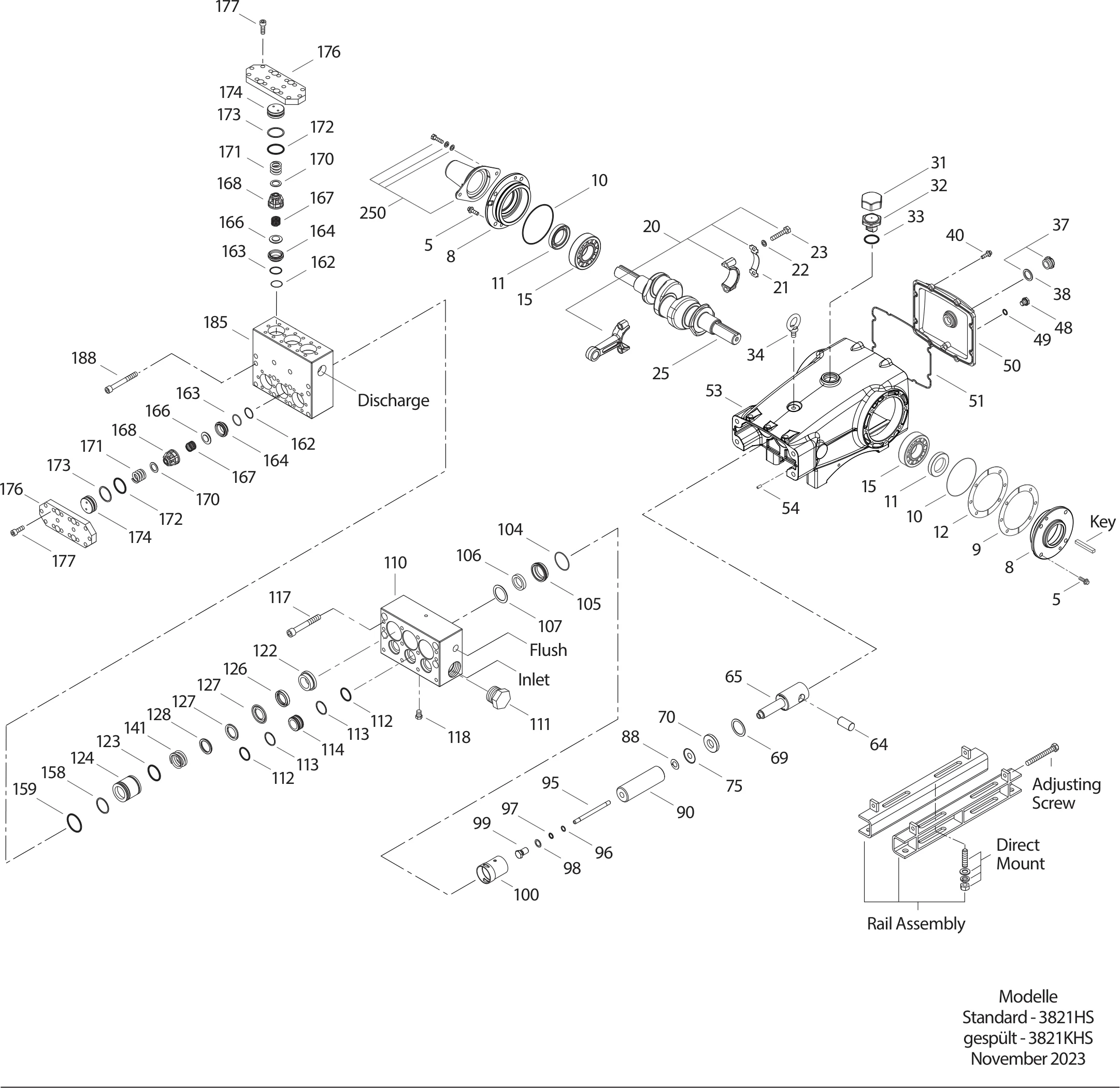

Explosionszeichnung 3821HS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	96049	Schraube, Sechsk. Sems (M10x25) [06/18]S	8
8	134604	Deckel, Lager [06/18]ALE	2
9	815279	Distanzscheibe, geteilt 2-Tlg [06/18]FBR	4
10	12398	O-Ring, Lagergehäuse - 70DNBR	2
11	13296	Radialwellendichtring - 70DNBR	2
12	855049	Distanzscheibe, geteilt 2-TlgS	0-2
15	29326	Lager, RolleSTL	2
20	126725	Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ	3
21	126749	Sicherungsblech (M10)STCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
23	122045	Schraube, Sechsk. (M10x55)STZP	6
25	29325	Kurbelwelle - beidseitig (M48)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125753	Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	45936	Deckel, Rückseite (siehe Tech Bulltin 118)ALE	1
51	16612	O-Ring, Gehäusedeckel - 70DNBR	1
53	134784	Kurbelgehäuse (Enthält:34, 54) [06/18]ALE	1
54	27488	SpannstiftS	2
56	27790	ÖlauffangschalePOP	1
59	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	2
64	43864	Bolzen, KreuzkopfCM	3
65	49166	Plungerstange (Modell 3521DHS)SSHB	3
69	126587	Scheibe, DichtringSTCP	3
70	100488	Dichtring, PlungerstangeNBRS	3
75	43865	StauscheibeS	3
88	45676	Scheibe, geschlitzt (M16)S	3
90	43957	Plunger (M32x145)CC	3
95	89778	Stehbolzen, Plungeralter (M10x135)SS	3
96	20189	Stützring, PlungerhalterPTFE	3
97	11345	O-Ring, Plungerhalter - 70DNBR	3
98	44085	Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS	3
99	44084	Plungerhalter (M10)SS	3
100	814279	Dichtungshalter, 2-TlgPVDF	3
101	44106	Ölfilz	3
104	43875	O-Ring, Adapter - 70DNBR	3
105	45562	Adapter, ND-DichtungSS	3
106	44098	Dichtung, Niederdruck m/SS-FederNBR	3
107	44101	ScheibeSS	3
110	701286	Saugstutzen, Block-Style (3801, 3811)SS	1
111	701116	Stopfen, Einlass [1-1/2" NPT(M)]SS	1
112	701794	O-Ring, Saugstutzen - 70DNBR	6
113	701319	Stützring, SaugstutzenPTFE	6
114	701317	Distanzstück, SaugstutzenSS	3
117	701252	Schraube, Zyl. (M14x100)SS	4
118	701077	Stopfen [1/4" NPT(M)]SS	3
122	49782	DistanzringSS	3
123	12391	O-Ring, V-Packung, Zylinder - 70DNBR	3
124	49783	Zylinder, V-PackungSS	3
126	48390	Adapter, weiblichD	3
127	44608	V-PackungSTG	6
128	45565	Adapter, männlichSS	3
141	49743	Feder, DistanzstückSS	3
158	48362	Stützring, V-Packung ZylinderD	3
159	48860	O-Ring, Distanzstück, V-Packung - 90DNBR	3
162	48363	Stützring, VentilsitzD	6
163	26142	O-Ring, Ventilsitz - 80DNBR	6
164	44612	VentilsitzSS	6
166	44108	VentilSS	6
167	44109	Feder, VentilSS	6
168	44728	Federhalter, VentilPVDF	6
170	44729	Scheibe, FederhalterSS	6
171	44644	Feder (70kg), VentilstopfenSS	6
172	89827	O-Ring, Ventilstopfen - 90DNBR	6
173	48364	Stützring, VentilstopfenD	6
174	701278	VentilstopfenSS	6
176	701316	Platte, VentilSS	2
177	87951	Schraube, Zyl. (M10x30)S	32
185	701315	Druckstutzen, Block-StyleSS	1
188	701279	Schraube, Zyl. (M12x100), untenS	12
196	701342	Stopfen, Auslass (1" NPT) nicht gezeigtSS	1
250	855042	Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30278	Öler (0.03 l) nicht gezeigt	1
–	30696	Werkzeug, Ventilsitz	1
–	30742	Passfeder, M10 x 8 x 70	1
–	32273	Reparatursatz, Dichtring, Plungerstange (nicht gezeigt)	1
–	34039	Montagesatz, direkt (S)	1
–	34314	Satz, Ölablass-Schlauch	1
–	80540	Schraube, Sechsk. (M12x100) (Einstellschraube)	1
–	126611	Winkelschienensatz (STZP R)	1
–	701408	Saugstutzen, Block-Style, Spülanschluss (1/2" Anschluss) (3801K, 3811K)SS	1
–	819000	Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)	1
–	901401	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3821HS)	1
–	901405	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (3821KHS)	1
–	990663	Satz, Spülung, 5 Gal, 115V, 1.1 Amp, 1/2" NPT	1
–	6133	Öl, Triebwerk, Kanne 4l	1
