Hochdruck-Plungerpumpe · Baureihe 3CP 3CP1221
Diese Triplex-Pumpe (drei Plungerstangen) mit Verdrängerkolben ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, Vollkeramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Die Drehzahl von 1420 min⁻¹ ermöglicht mehrere Antriebsoptionen, einschließlich Direktantrieb mit Pumpenträger und flexibler Kupplung, Kupplung oder Riemenantrieb.
Technische Daten
| Fördermenge | 13,3 l/min |
|---|---|
| Betriebsdruck | 140 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 1/2" NPT |
| Druckanschluss | 3/8" NPT |
| Wellendurchmesser | 16,5 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Deutsch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

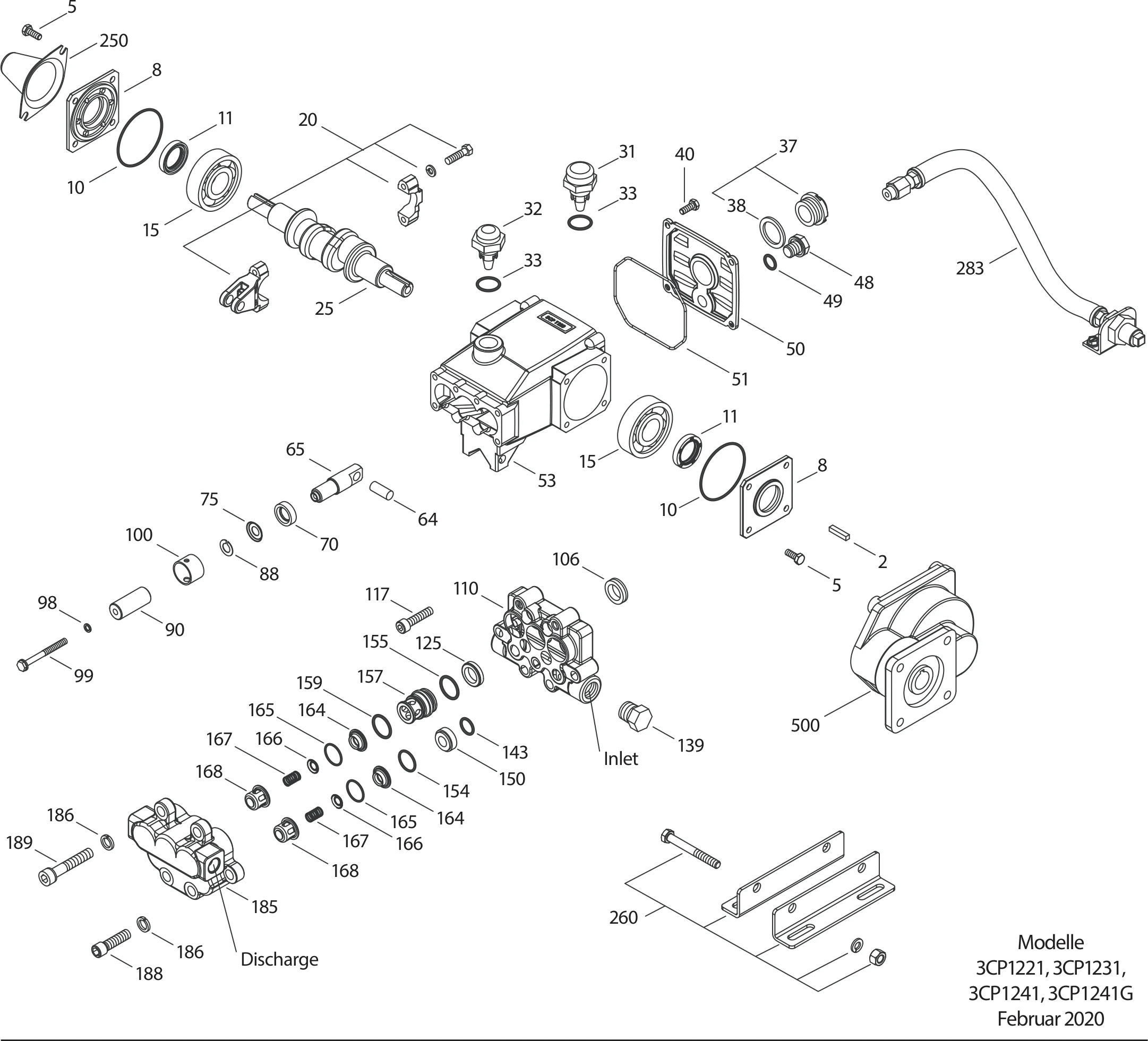

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 2 | 30047 | Passfeder (M5 x 5 x 24)STL | 1 | |
| 5 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 8 | |
| 8 | 46901 | Deckel, Lager 2 - 1AL | 2 | |
| 10 | 14028 | O-Ring, Lagerdeckel - 70D 2-2-1NBR | 2 | |
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | 2 | |
| 15 | 14480 | Lager, KugelSTL | 2 | |
| 20 | 48730 | Pleuel, komplettTNM | 3 | |
| 25 | 46927 | Kurbelwelle, beidseitig - 3CP1120 (M12.7)FCM | 1 | |
| 31 | 127409 | Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe) | 1 | |
| 32 | 46798 | Verschluss, Öleinfüllstutzen | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) alle | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 46939 | Deckel, RückseiteAL | 1 | |
| 51 | 14041 | O-Ring, Lagergehäuse - 70DNBR | 1 | |
| 53 | 48644 | KurbelgehäuseAL | 1 | |
| 64 | 46615 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48459 | PlungerstangeBBNP | 3 | |
| 70 | 46839 | Dichtring, PlungerstangeNBR | 3 | |
| 75 | 43900 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 46976 | Plunger (M18 x 43)CC | 3 | |
| 98 | 46730 | Scheibe, Plungerhalter - 90DNBR | 3 | |
| 99 | 48201 | Plungerhalter (M6)SS | 3 | |
| 100 | 46541 | DichtungshalterPVDF | 3 | |
| 106 | 44053 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 110 | 48556 | SaugstutzenSS | 1 | |
| 117 | 119034 | Schraube, Zyl. (M8x35)S | 4 | |
| 125 | 44652 | Dichtung, Hochdruck m/SS-StützeSNG | 3 | |
| 139 | 45156 | Stopfen, Einlass [1/2" NPT(M)]SS | 1 | |
| 143 | 17547 | O-Ring, Ventilsitz - 85DNBR | 3 | |
| 150 | 44060 | Adapter, EinlassventilSS | 3 | |
| 154 | 43893 | O-Ring, Einlassventil Adapter, vorne - 80DNBR | 3 | |
| 155 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 157 | 44059 | Adapter, AuslassventilSS | 3 | |
| 159 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 164 | 44058 | VentilsitzSS | 6 | |
| 165 | 44001 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 166 | 44057 | VentilSS | 6 | |
| 167 | 44056 | Feder, VentilSS | 6 | |
| 168 | 44055 | Federhalter, VentilSS | 6 | |
| 185 | 48558 | DruckstutzenSS | 1 | |
| 186 | 15847 | Federring (M10)S | 6 | |
| 188 | 87950 | Schraube, Zyl. (M10x35)S | 2 | |
| 189 | 87952 | Schraube, Zyl. (M10x55)S | 4 | |
| 250 | 118672 | WellenschutzkappeSTCP | 1 | |
| 260 | 126607 | WinkelschienensatzSTZP | 1 | |
| 283 | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| 299 | 816719 | Pumpenkopf, komplet t m/NBR Dichtungen und O-RingenSS | 1 | |
| 500 | 8075 | Getriebe 3/4" Welle (siehe extra Datenblatt) | 1 | |
| – | 11377 | O-Ring, Adapter Distanzstück, innen - 80DFPM | 3 | |
| – | 11685 | O-Ring, Ventilsitz - 85DFPM | 3 | |
| – | 44925 | Dichtung, Hochdruck m/SSFPM | 3 | |
| – | 44926 | Dichtung, Niederdruck m/SS-FederFPM | 3 | |
| – | 44927 | O-Ring, Adapter, außenFPM | 3 | |
| – | 44928 | O-Ring, Ventilsitz - 80DFPM | 6 | |
| – | 46647 | O-Ring, Adapter - 80DEPDM | 3 | |
| – | 46648 | O-Ring, Ventilsitz - 70DEPDM | 3 | |
| – | 46649 | O-Ring, Adapter, außen - 80DEPDM | 3 | |
| – | 46650 | O-Ring, Ventilsitz - 80DEPDM | 6 | |
| – | 46651 | Dichtung, Niederdruck m/SS-FederEPDM | 3 | |
| – | 46652 | Dichtung, Hochdruck "Hi-Temp", 2-Tlg m/S-StützeHT | 3 | |
| – | 46991 | Kurbelwelle, beidseitig - 3CP1140 (M11)FCM | 1 | |
| – | 46994 | Kurbelwelle, beidseitig - 3CP1130 (M7.3)FCM | 1 | |
| – | 48259 | Deckel, Lager, blind - 3CP1120CS, 3CP1120G, 3CP1140CSAL | 1 | |
| – | 48394 | Scheibe, Plungerhalter - 90DFPM | 3 | |
| – | 48432 | Scheibe, PlungerhalterEPDM | 3 | |
| – | 48484 | Kurbelwelle, einseitig - 3CP1140CS (M11) (3CP_RS - Wellenende links)FCM | 1 | |
| – | 76052 | Dichtung, Hochdruck m/SST4 | 3 | |
| – | 703244 | O-Ring, Adapter Distanzstück, innenIPFE | 3 | |
| – | 703307 | O-Ring, Adapter, außen - 80DIPFE | 3 | |
| – | 703308 | O-Ring, Adapter, innen - 85DIPFE | 3 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
33985
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 44053 Seal, Low-Pressure with SS-Spring 3×
- 125 44652 Seal, High-Pressure with SS-Support 3×
- 143 17547 O-Ring, Adapter, Inlet Valve, Rear 3×
- 154 43893 O-Ring, Adapter, Inlet Valve, Front 3×
- 155 26089 O-Ring, Adapter, Discharge Valve, Rear 3×
- 159 26089 O-Ring, Adapter, Discharge Valve, Front 3×
-
Dichtungssatz
33309
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 48394 Washer, Seal 3×
- 106 44926 Seal, Low-Pressure with SS-Spring 3×
- 125 44925 Seal, High-Pressure with SS-Support 3×
- 143 11685 O-Ring, Adapter, Inlet Valve, Rear 3×
- 154 44927 O-Ring, Adapter, Inlet Valve, Front 3×
- 155 11377 O-Ring, Adapter, Discharge Valve, Rear 3×
- 159 11377 O-Ring, Adapter, Discharge Valve, Front 3×
-
Dichtungssatz
76136
HT (0.3000)hohe Temperatur
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 44053 Seal, Low-Pressure with SS-Spring 3×
- 125 46652 Seal, High-Pressure with SS-Support 3×
- 143 17547 O-Ring, Adapter, Inlet Valve, Rear 3×
- 154 43893 O-Ring, Adapter, Inlet Valve, Front 3×
- 155 26089 O-Ring, Adapter, Discharge Valve, Rear 3×
- 159 26089 O-Ring, Adapter, Discharge Valve, Front 3×
-
Dichtungssatz
76985
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 97 76729 Washer, Flat 3×
- 98 76730 Washer, Seal 3×
- 106 76243 Seal, Low-Pressure with SS-Spring 3×
- 125 46652 Seal, High-Pressure with SS-Support 3×
- 143 703308 O-Ring, Adapter, Inlet Valve, Rear 3×
- 154 703307 O-Ring, Adapter, Inlet Valve, Front 3×
- 155 703244 O-Ring, Adapter, Discharge Valve, Rear 3×
- 159 703244 O-Ring, Adapter, Discharge Valve, Front 3×
-
Dichtungssatz
76167
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 76243 Seal, Low-Pressure with SS-Spring 3×
- 125 46652 Seal, High-Pressure with SS-Support 3×
- 143 17547 O-Ring, Adapter, Inlet Valve, Rear 3×
- 154 43893 O-Ring, Adapter, Inlet Valve, Front 3×
- 155 26089 O-Ring, Adapter, Discharge Valve, Rear 3×
- 159 26089 O-Ring, Adapter, Discharge Valve, Front 3×
Ventilsätze
-
Ventilsatz
30982
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143 17547 O-Ring, Einlassventil Adapter, hinten 3×
- 154 43893 O-Ring, Einlassventil Adapter, vorne 3×
- 155 26089 O-Ring, Auslassventil Adapter, hinten 3×
- 159 26089 O-Ring, Adapter, Discharge Valve, Front 3×
- 164 44058 Ventilsitz 6×
- 165 44001 O-Ring, Ventilsitz 6×
- 166 44057 Ventil 6×
- 166 543669 Valve 6×
- 167 44056 Feder, Ventil 6×
- 168 44055 Federhalter, Ventil 6×
-
Ventilsatz
31216
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143 11685 O-Ring, Einlassventil Adapter, hinten 3×
- 154 44927 O-Ring, Einlassventil Adapter, vorne 3×
- 155 11377 O-Ring, Auslassventil Adapter, hinten 3×
- 159 11377 O-Ring, Adapter, Discharge Valve, Front 3×
- 164 44058 Ventilsitz 6×
- 165 44928 O-Ring, Ventilsitz 6×
- 166 44057 Ventil 6×
- 166 543669 Valve 6×
- 167 44056 Feder, Ventil 6×
- 168 44055 Federhalter, Ventil 6×
-
Ventilsatz
31217
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 143 46648 O-Ring, Einlassventil Adapter, hinten 3×
- 154 46649 O-Ring, Einlassventil Adapter, vorne 3×
- 155 46647 O-Ring, Auslassventil Adapter, hinten 3×
- 159 46647 O-Ring, Adapter, Discharge Valve, Front 3×
- 164 44058 Ventilsitz 6×
- 165 46650 O-Ring, Ventilsitz 6×
- 166 44057 Ventil 6×
- 166 543669 Valve 6×
- 167 44056 Feder, Ventil 6×
- 168 44055 Federhalter, Ventil 6×
