Hochdruck-Plungerpumpe · Baureihe 7 PFR 550

Diese Triplex-Pumpe (drei Plungerstangen) mit Verdrängerkolben besteht aus einem verchromten Pumpenkopf, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und standardmäßigen NBR-Dichtungen (Buna-N) und O-Ringen.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	19 l/min
Betriebsdruck	210 bar
Drehzahl	1.415 min⁻¹
Sauganschluss	1/2" NPT
Druckanschluss	3/8" NPT
Wellendurchmesser	24 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

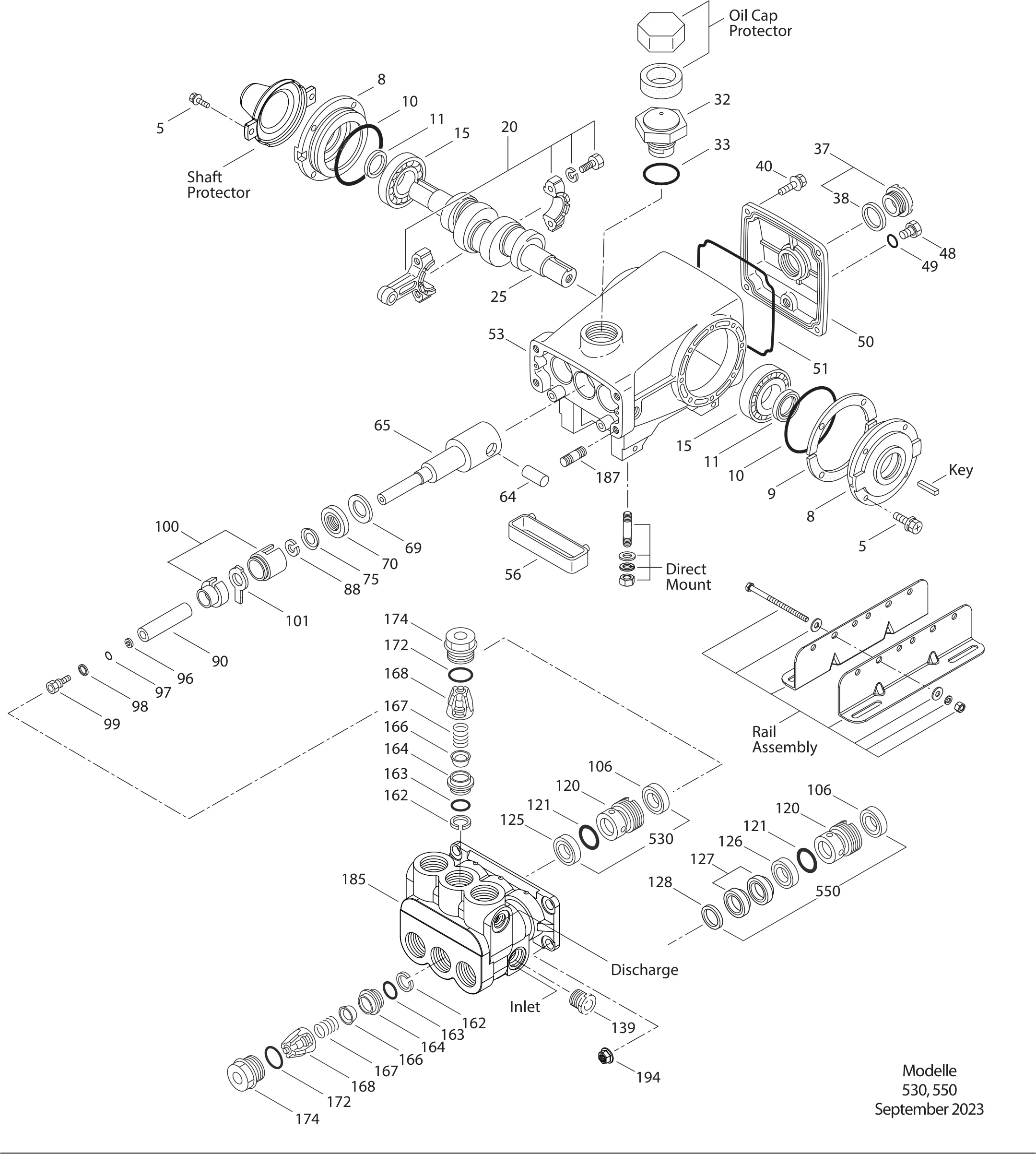

Explosionszeichnung 550 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	8
8	133571	Deckel, LagerALE	2
9	815280	Distanzscheibe, geteilt 2-Tlg 1/2FBR	1
10	12393	O-Ring, Lagergehäuse - 70DNBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	2
15	43221	Lager, KugelSTL	2
20	48863	Pleuel, komplett, VerbindungTNM	3
25	43220	Kurbelwelle - beidseitig (M24)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	133569	Deckel, Rückseite [03/10]ALE	1
51	14047	O-Ring, Gehäusedeckel - 70DNBR	1
53	133593	Kurbelgehäuse m/Spannstiften (siehe Tech Bulletin 118, 123)ALE	1
56	43240	ÖlauffangschalePOP	1
64	43237	Bolzen, KreuzkopfCM	3
65	43229	PlungerstangeZZCP	3
69	126589	Scheibe, DichtringSTCP	3
70	43228	Dichtring, PlungerstangeNBR	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	43232	Plunger (M18 x 77) (Modell 530)CC	3
96	43235	Stützring, PlungerhalterPTFE	3
97	17399	O-Ring, Plungerhalter - 80DNBR	3
98	45891	Scheibe, Plungerhalter (M12.5)CU	3
99	104360	Plungerhalter (siehe Tech Bulletin 074)S	3
100	45689	Dichtungshalter, 2-TlgPVDF	3
101	43239	Ölfilz	3
101	43313	Ölfilz	3
106	43243	Dichtung, Niederdruck m/S-FederNBR	3
106	43316	Dichtung, Niederdruck m/S-FederNBR	3
120	45683	DichtungsgehäuseBB	3
120	45684	DichtungsgehäuseBB	3
121	20285	O-Ring, Dichtungsgehäuse- 70DNBR	3
125	43245	Dichtung, Hochdruck m/S (Modell 530)SNG	3
126	43320	Adapter, weiblichBB	3
127	43319	V-Packung (Modell 550)SNG	6
128	43318	Adapter, männlichBB	3
139	22179	Stopfen, Einlass [1/2" NPT(M)]BBCP	1
162	43248	Stützring, VentilsitzPTFE	6
163	43249	O-Ring, Ventilsitz - 80DNBR	6
164	43722	VentilsitzS	6
166	43721	VentilS	6
167	43751	Feder, VentilS	6
168	44564	Federhalter, VentilPVDF	6
172	17617	O-Ring, Ventilstopfen - 90DNBR	6
174	43851	VentilstopfenBBCP	6
185	45417	PumpenkopfBBCP	1
185	45547	PumpenkopfBBCP	1
187	46868	Stehbolzen (M10 x 35)S	4
194	126567	Sechskantmutter (M10)STCP	4
–	30243	Montagesatz, direkt (STZP)	1
–	30488	Dichtungssatz - Standard NBR (Modell 530)	1
–	30707	Passfeder (M8 x 7 x 25)	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	43311	Plunger (M16 x 77) (Modell 550)CC	3
–	126610	Winkelschienensatz (STZP R)	1
–	670066	Wellenschutzkappe mit zwei (2) Schrauben (M6 x 20)	1
–	812183	Pumpenkopf, komplett	1
–	812184	Pumpenkopf, komplett	1
–	828710	Schutzkappe, Öl m/Dichtung	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

30610

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter (530, 550) 3×
- 101 43239 Ölfilz (530) 3×
- 106 43243 Dichtung, Niederdruck (530) 3×
- 121 20285 O-Ring, Dichtungsgehäuse (530, 550) 3×
- 125 43245 Dichtung, Hochdruck (530) 3×
- 127 43319 V-Packung (550) 6×
Dichtungssatz

32936

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 14160 O-Ring, Plungerhalter (530, 550) 3×
- 101 43239 Ölfilz (530) 3×
- 106 44926 Dichtung, Niederdruck (530) 3×
- 121 11693 O-Ring, Dichtungsgehäuse (530, 550) 3×
- 125 44925 Dichtung, Hochdruck (530) 3×
- 127 46287 V-Packung (550) 6×
Dichtungssatz

31610

HT (0.3000)hohe Temperatur

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter (530, 550) 3×
- 101 43239 Ölfilz (530) 3×
- 106 43243 Dichtung, Niederdruck (530) 3×
- 121 20285 O-Ring, Dichtungsgehäuse (530, 550) 3×
- 125 46652 Dichtung, Hochdruck (530) 3×
- 127 46287 V-Packung (550) 6×

Ventilsätze

Ventilsatz

30820

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 43249 O-Ring, Ventilsitz 3×
- 164 43722 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 17617 O-Ring, Ventilstopfen 3×
Ventilsatz

31263

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 44383 O-Ring, Ventilsitz 3×
- 164 43722 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 11691 O-Ring, Ventilstopfen 3×
