Technische Daten

Fördermenge	8,9 l/min
Betriebsdruck	175 bar
Drehzahl	1.450 min⁻¹
Sauganschluss	1/2" NPT
Druckanschluss	3/8" NPT
Wellendurchmesser	20 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

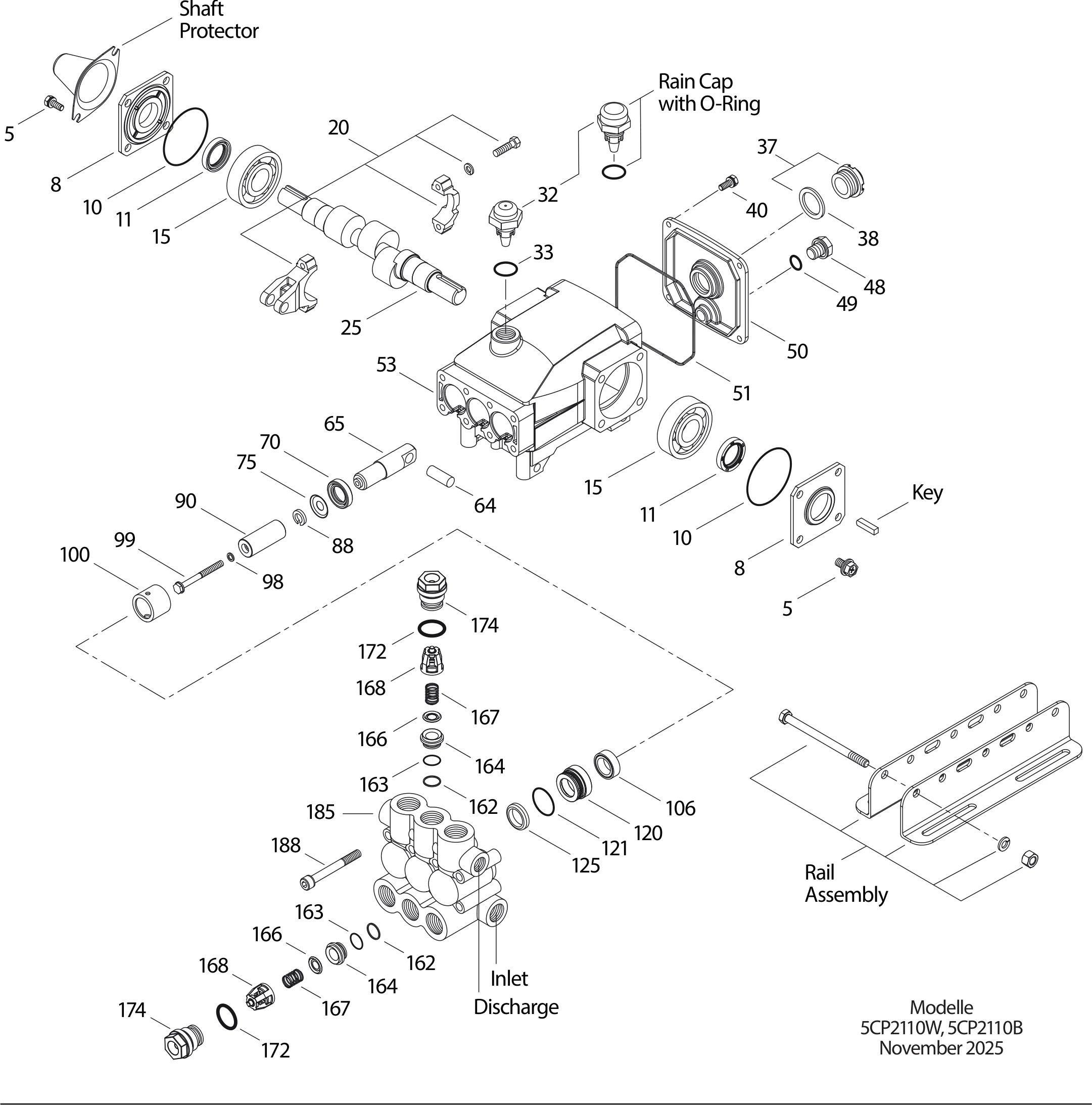

Explosionszeichnung 5CP2110W — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	126542	Schraube, Sechsk., Sems (M8x16) 8-8-4STCP	8
8	46910	Deckel, Lager 2/1/2AL	2
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	2
15	14480	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	48395	Kurbelwelle, beidseitig M7.2 - (5CP3104)FCM	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46841	Plunger (M20x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	43305	Dichtung, Niederdruck m/S-FederNBR	3
120	46843	DichtungsgehäuseBB	3
121	13978	O-Ring, Dichtungsgehäuse - 70DNBR	3
125	43307	Dichtung, Hochdruck m/SSNG	3
162	48361	Stützring, VentilsitzD	6
163	43358	O-Ring, VentilsitzNBR	6
164	43725	VentilsitzS	6
166	43723	Ventil, leise Q.V.S	6
167	43750	Feder, VentilS	6
168	44565	Federhalter, Ventil, AuslassPVDF	6
172	49382	O-Ring, Ventilstopfen - 90DNBR	6
174	43849	VentilstopfenBBCP	6
185	48245	Pumpenkopf - W770W770	1
188	126513	Schraube, Zyl. (M8x70)STCP	8
–	22179	Stopfen, Einlass [1/2" NPT(M)]	1
–	22187	Stopfen, Auslass (3/8" NPT[M]) (nicht gezeigt)	1
–	30057	Passfeder (M6 x 6 x 25)	1
–	30243	Montagesatz, direkt (STZP)	1
–	30696	Werkzeug, Ventilsitz	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	49716	Pumpenkopf - spezielles MessingSBCP	1
–	118672	Wellenschutzkappe	1
–	126610	Winkelschienensatz (STZP R)	1
–	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
–	816650	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	818472	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	6132	Öl, Triebwerk, Flasche 1l	1
