Hochdruck-Plungerpumpe · Baureihe 5CP 5CP3105CSS

Name: 5CP3105CSS
Brand: CAT PUMPS
SKU: 5CP3105CSS

Es handelt sich um eine Triplex-Pumpe (drei Plunger) mit positiver Verdrängung, die aus einem geschmiedeten Messing-Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	7,8 l/min
Betriebsdruck	250 bar
Drehzahl	1.450 min⁻¹
Sauganschluss	1/2" NPT
Druckanschluss	3/8" NPT
Wellendurchmesser	20 mm
Material	Messing

Downloads

CAD-Daten

STEP – 5CP3105CSS (catpumps.com)

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

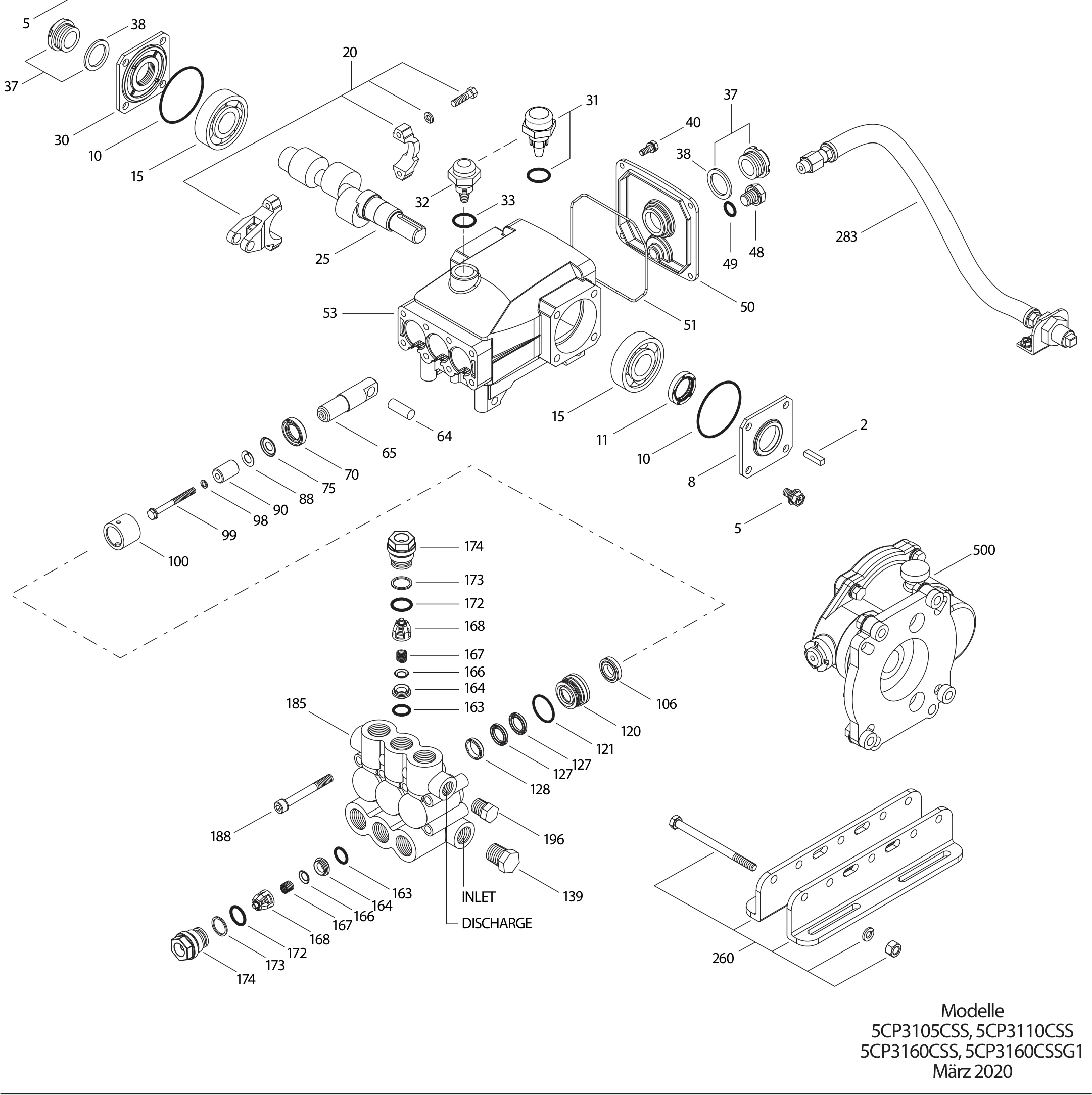

Explosionszeichnung 5CP3105CSS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
2	30057	Passfeder (M6 x 6 x 25)STL	1
5	126542	Schraube, Sechsk., Sems (M8x16) 8-8-4STCP	8
8	46910	Deckel, Lager 2/1/2AL	1
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	1
15	14480	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	48203	Kurbelwelle, einseitig M10 - 5CP3105CSS (RS - Wellenende links)FCM	1
30	49776	Deckel, Lager - 5CP5120CSSAL	1
31	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	2
38	44428	Flachdichtung, Ölschauglas - 80DNBR	2
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
75	43900	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46884	Plunger (M16x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	43316	Dichtung, Niederdruck m/S-FederNBR	3
120	46888	Dichtungsgehäuse (Einpress-Ausführung)BB	3
121	13978	O-Ring, Dichtungsgehäuse - 70DNBR	3
127	43319	V-Packung (Modell 550)SNG	6
128	46618	Adapter, männlichNY	3
139	22179	Stopfen, Einlass [1/2" NPT(M)]BBCP	1
163	17547	O-Ring, Ventilsitz - 85DNBR	6
164	45790	VentilsitzS	6
166	46429	VentilS	6
167	43750	Feder, VentilS	6
172	17549	O-Ring, Ventilstopfen - 70DNBR	6
173	48365	Stützring, VentilstopfenD	6
174	45900	VentilstopfenBB	6
185	46886	PumpenkopfFBB	1
188	126513	Schraube, Zyl. (M8x70)STCP	8
196	22187	Stopfen, Auslass (3/8" NPT[M]) (nicht gezeigt)BBCP	1
255	30243	Montagesatz, direkt (STZP)STZP	1
260	126610	Winkelschienensatz (STZP R)STZP	1
283	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
299	814843	Pumpenkopf, komplett m/NBR Dichtungen und O-RingenFBB	1
500	8076	Getriebe 1" (siehe extra Datenblatt)	1
–	11685	O-Ring, Ventilsitz - 85DFPM	6
–	14329	O-Ring, DichtungsgehäuseFPM	3
–	26996	O-Ring, Ventilstopfen - 70DFPM	6
–	46287	V-PackungHT	6
–	48368	Kurbelwelle, einseitig M16.5 - 5CP3160CSS, 5CP3160CSSG1 (RS - Wellenende links)FCM	1
–	48394	Scheibe, Plungerhalter - 90DFPM	3
–	49872	Kurbelwelle, einseitig M14 - 5CP3110CSS (RS - Wellenende links)FCM	1
–	76316	Dichtung, Niederdruck m/S-FederST2	3
–	106660	Dichtung, Niederdruck m/S-FederFPM	3
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

33629

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 43316 Seal, Low-Pressure with S-Spring 3×
- 121 13978 O-Ring, Seal Case 3×
- 127 43319 V-Packing 6×
- 128 46618 Adapter, Male 3×
Dichtungssatz

31665

HT (0.3000)hohe Temperatur

enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 43316 Seal, Low-Pressure with S-Spring 3×
- 121 13978 O-Ring, Seal Case 3×
- 127 46287 V-Packing 6×
- 128 46618 Adapter, Male 3×
Dichtungssatz

76556

STHT (0.3400)spezielles PTFE hohe Temperatur

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 76316 Seal, Low-Pressure with S-Spring 3×
- 120 46888 Case, Seal 3×
- 121 13978 O-Ring, Seal Case 3×
- 127 46287 V-Packing 6×
- 128 46618 Adapter, Male 3×

Ventilsätze

Ventilsatz

33060

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 17547 O-Ring, Ventilsitz 3×
- 164 45790 Ventilsitz 3×
- 166 46429 Ventil 3×
- 167 43750 Feder, Ventil 3×
- 168 44565 Federhalter, Ventil 3×
- 172 17549 O-Ring, Ventilstopfen 3×
- 172 142807 O-Ring, Valve Plug 3×
- 173 48365 Stützring, Ventilstopfen 3×
Ventilsatz

31345

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 11685 O-Ring, Ventilsitz 3×
- 164 45790 Ventilsitz 3×
- 166 46429 Ventil 3×
- 167 43750 Feder, Ventil 3×
- 168 44565 Federhalter, Ventil 3×
- 172 26996 O-Ring, Ventilstopfen 3×
- 173 48365 Stützring, Ventilstopfen 3×
Ventilsatz

31735

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 46648 O-Ring, Ventilsitz 3×
- 164 45790 Ventilsitz 3×
- 166 46429 Ventil 3×
- 167 43750 Feder, Ventil 3×
- 168 44565 Federhalter, Ventil 3×
- 172 49133 O-Ring, Ventilstopfen 3×
- 173 48365 Stützring, Ventilstopfen 3×
