Hochdruck-Plungerpumpe · Baureihe 5CP

5CP3150CSS

Name: 5CP3150CSS
Brand: CAT PUMPS
SKU: 5CP3150CSS

Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	19,7 l/min
Betriebsdruck	207 bar
Drehzahl	1.750 min⁻¹
Sauganschluss	1/2" NPT(F)
Druckanschluss	3/8" NPT(F)
Wellendurchmesser	20 mm
Material	Messing

Downloads

CAD-Daten

STEP – 5CP3150CSS (catpumps.com)

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

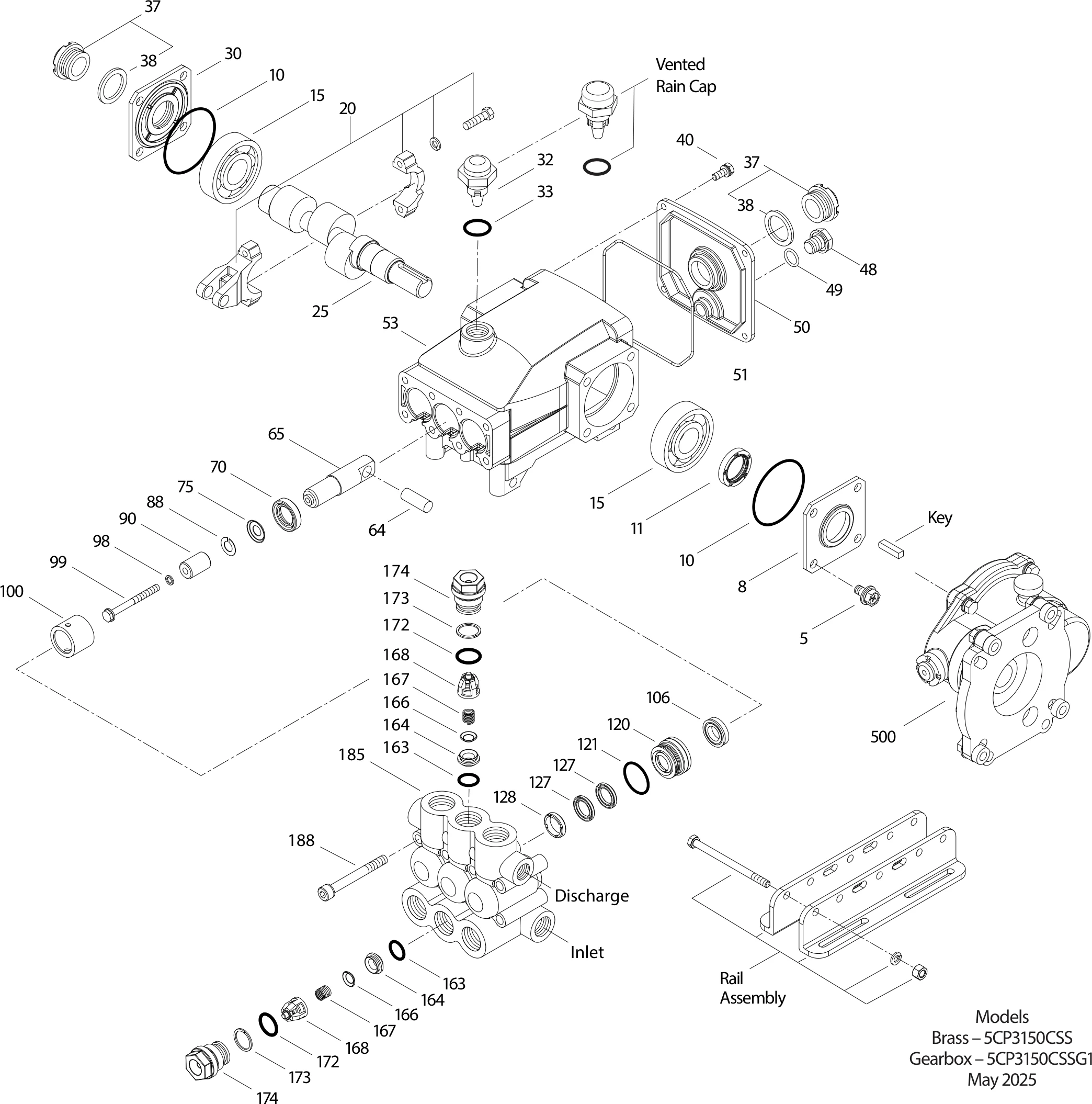

Explosionszeichnung 5CP3150CSS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	126542	Schraube, Sechsk., Sems (M8x16) 8-8-4STCP	8
8	46910	Deckel, Lager 2/1/2AL
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR
11	43222	Radialwellendichtring - 70D 1/0NBR
15	14480	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	49773	Kurbelwelle, einseitig (M20)FCM	1
30	49776	Deckel, Lager - 5CP5120CSSAL	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	2
38	44428	Flachdichtung, Ölschauglas - 80DNBR	2
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
75	43900	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46884	Plunger (M16x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	43316	Dichtung, Niederdruck m/S-FederNBR	3
120	46888	Dichtungsgehäuse (Einpress-Ausführung)BB	3
121	13978	O-Ring, Dichtungsgehäuse - 70DNBR	3
127	43319	V-Packung (Modell 550)SNG	6
128	46618	Adapter, männlichNY	3
163	17547	O-Ring, Ventilsitz - 85DNBR	6
164	45790	VentilsitzS	6
166	46429	VentilS	6
167	43750	Feder, VentilS	6
172	142807	O-Ring, Ventilsitz, Einlass - 90DNBR	6
173	48365	Stützring, VentilstopfenD	6
174	45900	VentilstopfenBB	6
185	46886	PumpenkopfFBB	1
188	126513	Schraube, Zyl. (M8x70)STCP	8
500	8076	Getriebe 1" (siehe extra Datenblatt)	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	22179	Stopfen, Einlass [1/2" NPT(M)]	1
–	22187	Stopfen, Auslass (3/8" NPT[M]) (nicht gezeigt)	1
–	30057	Passfeder (M6 x 6 x 25)	1
–	30243	Montagesatz, direkt (STZP)	1
–	30611	Assembly, Rail (4.22" See Dimensional Drawing)	1
–	30637	Mount, Rail Assembly (Retro Fit - See Tech Bulletin 078)	1
–	30645	Winkelschienensatz	1
–	30696	Werkzeug, Ventilsitz	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	76513	Assembly, Rail (5.52" See Dimensional Drawing)	1
–	118672	Wellenschutzkappe	1
–	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
–	814843	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz
33629
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Washer, Seal3×
- 10643316Seal, Low-Pressure with S-Spring3×
- 12113978O-Ring, Seal Case3×
- 12743319V-Packing6×
- 12846618Adapter, Male3×
Dichtungssatz
31340
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9848394Scheibe, Plungerhalter - 90D3×
- 106106660Dichtung, Niederdruck m/S-Feder3×
- 12114329O-Ring, Dichtungsgehäuse3×
- 12746287V-Packung6×
- 12846618Adapter, männlich3×
Dichtungssatz
31730
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9848432Scheibe, Plungerhalter3×
- 10649134Dichtung, Niederdruck m/S-Feder3×
- 12148904O-Ring, Dichtungsgehäuse3×
- 12746287V-Packung6×
- 12846618Adapter, männlich3×
Dichtungssatz
31665
HT (0.3000)hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Washer, Seal3×
- 10643316Seal, Low-Pressure with S-Spring3×
- 12113978O-Ring, Seal Case3×
- 12746287V-Packing6×
- 12846618Adapter, Male3×
Dichtungssatz
76556
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Washer, Seal3×
- 10676316Seal, Low-Pressure with S-Spring3×
- 12046888Case, Seal3×
- 12113978O-Ring, Seal Case3×
- 12746287V-Packing6×
- 12846618Adapter, Male3×

Ventilsätze

Ventilsatz
33060
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16317547O-Ring, Ventilsitz3×
- 16445790Ventilsitz3×
- 16646429Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17217549O-Ring, Ventilstopfen3×
- 172142807O-Ring, Valve Plug3×
- 17348365Stützring, Ventilstopfen3×
Ventilsatz
31345
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16311685O-Ring, Ventilsitz3×
- 16445790Ventilsitz3×
- 16646429Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17226996O-Ring, Ventilstopfen3×
- 17348365Stützring, Ventilstopfen3×
Ventilsatz
31735
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16346648O-Ring, Ventilsitz3×
- 16445790Ventilsitz3×
- 16646429Ventil3×
- 16743750Feder, Ventil3×
- 16844565Federhalter, Ventil3×
- 17249133O-Ring, Ventilstopfen3×
- 17348365Stützring, Ventilstopfen3×
