Hochdruck-Plungerpumpe · Baureihe 5CP 5CP5135CSS
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 22,7 l/min |
|---|---|
| Betriebsdruck | 241 bar |
| Drehzahl | 1.750 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 20 mm |
| Material | Messing |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

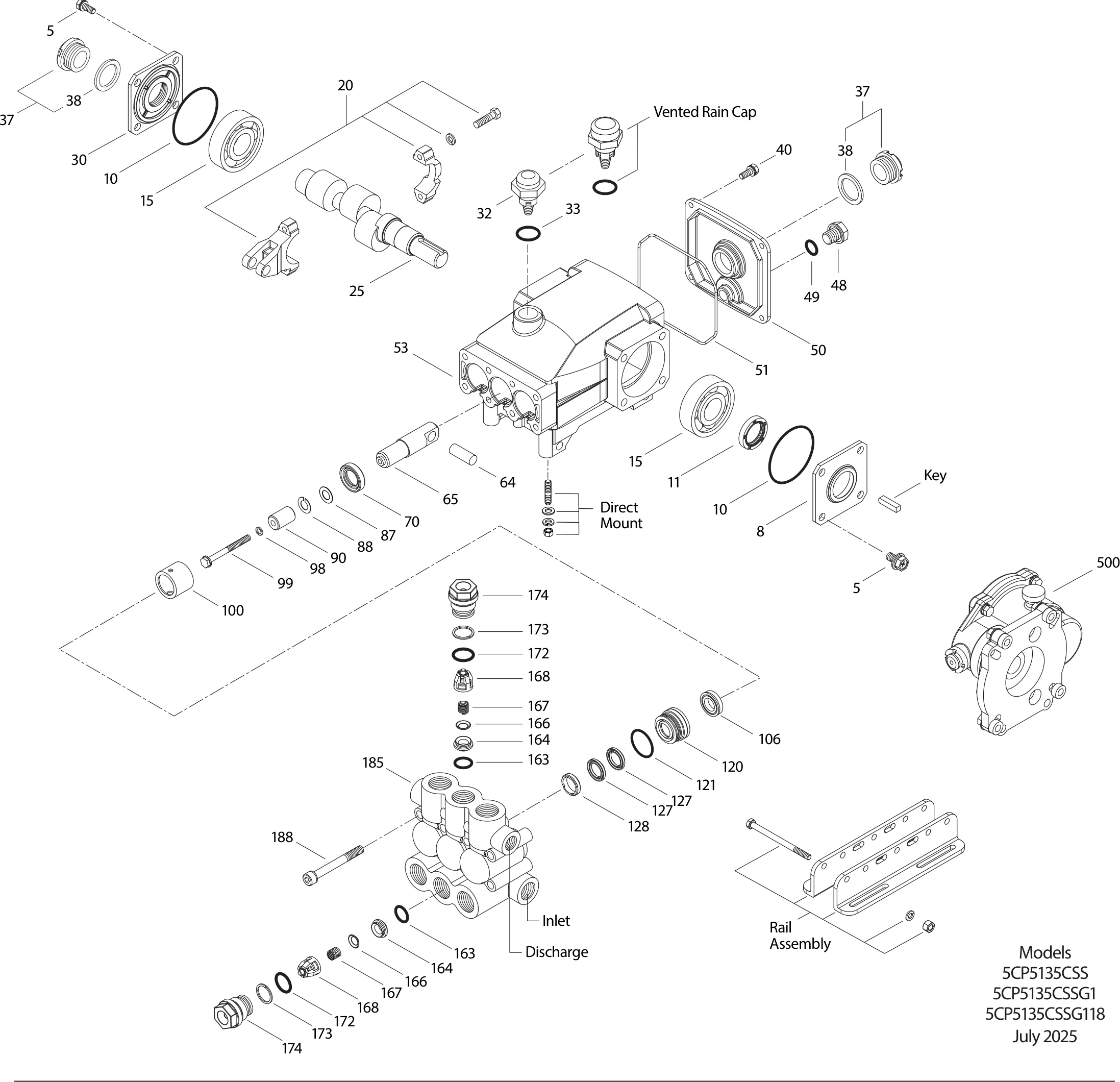

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 126542 | Schraube, Sechsk., Sems (M8x16) 8-8-4STCP | 8 | |
| 8 | 46910 | Deckel, Lager 2/1/2AL | 1 | |
| 10 | 14028 | O-Ring, Lagerdeckel - 70D 2-2-1NBR | 2 | |
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | 1 | |
| 15 | 14480 | Lager, KugelSTL | 2 | |
| 20 | 48742 | Pleuel, komplett [10/01]TNM | 3 | |
| 25 | 48233 | Kurbelwelle, einseitig M18 - 5CP3120CSS, 5CP3120CSSG1 (RS - Wellenende links)FCM | 1 | |
| 30 | 49776 | Deckel, Lager - 5CP5120CSSAL | 1 | |
| 32 | 46798 | Verschluss, Öleinfüllstutzen | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 2 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 2 | |
| 40 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 46940 | Deckel, RückseiteAL | 1 | |
| 51 | 14044 | O-Ring, GehäusedeckelNBR | 1 | |
| 53 | 48617 | KurbelgehäuseAL | 1 | |
| 64 | 46746 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48647 | PlungerstangeBBNP | 3 | |
| 70 | 46838 | Dichtring, Plungerstange - 70DNBR | 3 | |
| 87 | 48648 | Scheibe (M10x24)S | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 49655 | Plunger (M18x50)CC | 3 | |
| 98 | 46730 | Scheibe, Plungerhalter - 90DNBR | 3 | |
| 99 | 48201 | Plungerhalter (M6)SS | 3 | |
| 100 | 46749 | DichtungshalterPVDF | 3 | |
| 106 | 43243 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 120 | 49657 | Dichtungsgehäuse (Einpress-Ausführung)BB | 3 | |
| 121 | 13978 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 127 | 44549 | V-PackungSNG | 6 | |
| 128 | 44548 | Adapter, männlichNY | 3 | |
| 163 | 17547 | O-Ring, Ventilsitz - 85DNBR | 6 | |
| 164 | 45790 | VentilsitzS | 6 | |
| 166 | 46429 | VentilS | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 6 | |
| 172 | 142807 | O-Ring, Ventilsitz, Einlass - 90DNBR | 6 | |
| 173 | 48365 | Stützring, VentilstopfenD | 6 | |
| 174 | 45900 | VentilstopfenBB | 6 | |
| 185 | 46895 | PumpenkopfFBB | 1 | |
| 188 | 126513 | Schraube, Zyl. (M8x70)STCP | 8 | |
| 500 | 8076 | Getriebe 1" (siehe extra Datenblatt) | 1 | |
| – | 6110 | Schmiermittel, Getriebe (0,47 l) 80w-140 (zum füllen von Getriebe 8071) | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 33060 | Ventilsatz, vormontiert (Enthält: 163, 164, 166 - 168, 172, 173) Standard, .3000, .3400 | 2 | |
| – | 814844 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
33630
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 43243 Dichtung, Niederdruck 3×
- 121 13978 O-Ring, Dichtungsgehäuse 3×
- 127 44549 V-Packung 6×
-
Dichtungssatz
31350
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 48394 Scheibe, Plungerhalter 3×
- 106 44926 Dichtung, Niederdruck 3×
- 121 14329 O-Ring, Dichtungsgehäuse 3×
- 127 45617 V-Packung 6×
-
Dichtungssatz
76630
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 48432 Scheibe, Plungerhalter 3×
- 106 46651 Dichtung, Niederdruck 3×
- 121 48904 O-Ring, Dichtungsgehäuse 3×
- 127 48300 V-Packung 6×
-
Dichtungssatz
76645
HT (0.3000)hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 43243 Dichtung, Niederdruck 3×
- 121 13978 O-Ring, Dichtungsgehäuse 3×
- 127 48300 V-Packung 6×
-
Dichtungssatz
76960
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 76243 Dichtung, Niederdruck 3×
- 121 13978 O-Ring, Dichtungsgehäuse 3×
- 127 48300 V-Packung 6×
