Hochdruck-Plungerpumpe · Baureihe 5CP 5CPQ6281CSS

Name: 5CPQ6281CSS
Brand: CAT PUMPS
SKU: 5CPQ6281CSS

Es handelt sich um eine Triplex-Pumpe (drei Plunger) mit positiver Verdrängung, die aus einem 316SS Pumpenkopf, 316SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht.

Die Pumpenmodelle „Q“ von Cat Pumps reduzieren den Schallpegel um -6 dBa (Dezibel). Mit Pumpen des Modells „Q“ und weiteren Maßnahmen zur Geräuschreduzierung können Anlagenbauer ihren Kunden leise und ansprechende Geräte liefern.

Die 1725 min⁻¹ ermöglichen mehrere Antriebsoptionen, darunter Direktantrieb mit Pumpenträger und flexibler Kupplung oder Riemenantrieb.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	21 l/min
Betriebsdruck	138 bar
Drehzahl	1.725 min⁻¹
Sauganschluss	1/2" NPT
Druckanschluss	3/8" NPT
Wellendurchmesser	20 mm
Material	Edelstahl

Downloads

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

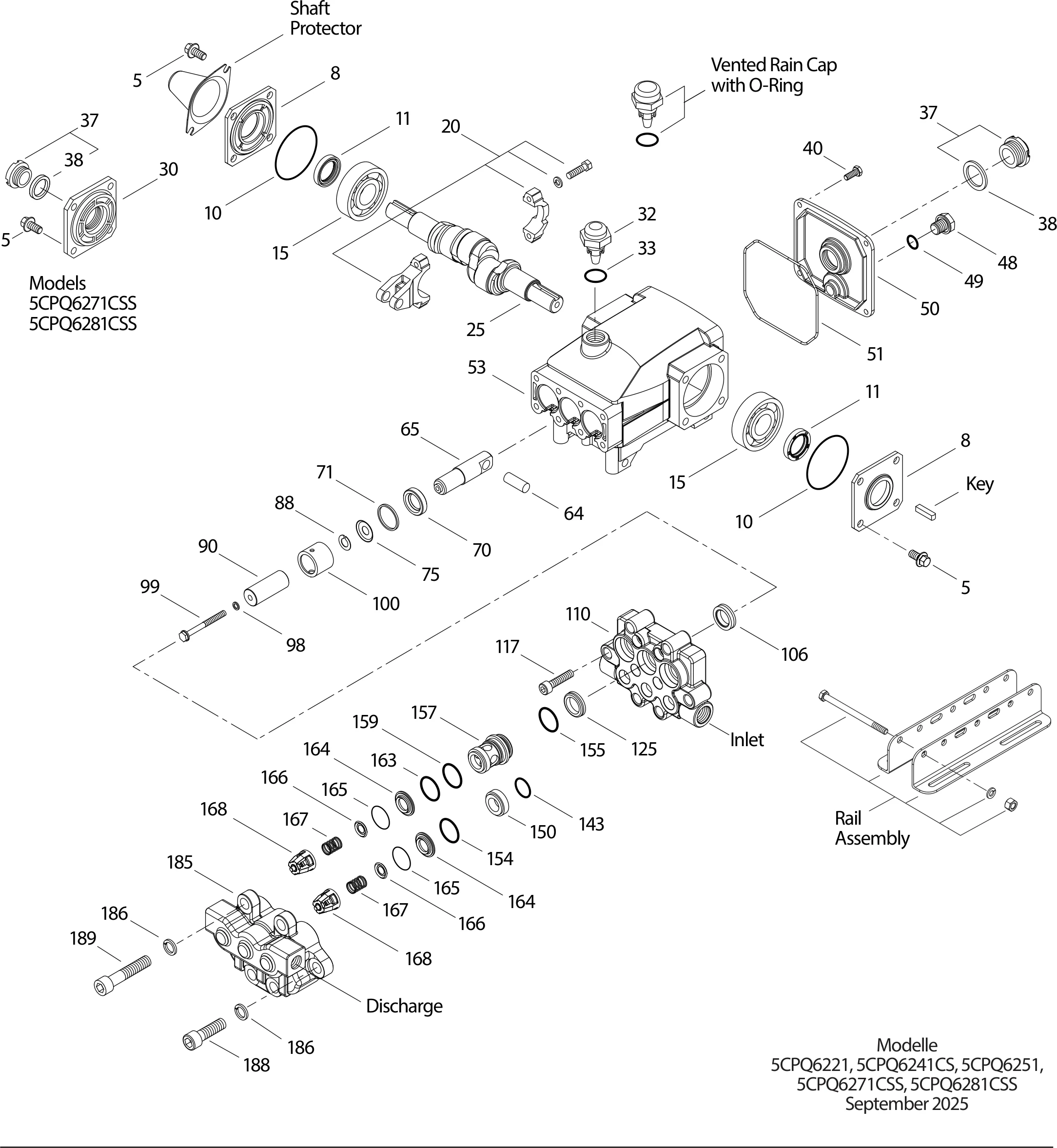

Explosionszeichnung 5CPQ6281CSS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	119049	Schraube, Sechsk., Sems (M8x16)SS	8
8	46910	Deckel, Lager 2/1/2AL	2
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	2
15	127472	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	46928	Kurbelwelle, beidseitig M18 - 5CP3120FCM	1
30	48224	Deckel, Lager, blind (Modell 5CPQ6241CS)AL	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC
38	44428	Flachdichtung, Ölschauglas - 80DNBR
40	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
71	48208	Scheibe, DichtringPVDF	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46841	Plunger (M20x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	44127	Dichtung, Niederdruck m/SS-FederNBR	3
110	48552	SaugstutzenSS	1
117	119034	Schraube, Zyl. (M8x35)S	4
125	833824	Dichtung, HochdruckSNG	3
143	49382	O-Ring, Ventilstopfen - 90DNBR	3
150	48212	Adapter, EinlassSS	3
154	43781	O-Ring, Adapter, Auslass, hintenNBR	3
155	43781	O-Ring, Adapter, Auslass, hintenNBR	3
157	48211	Adapter, AuslassSS	3
159	43781	O-Ring, Adapter, Auslass, hintenNBR	3
163	43781	O-Ring, Adapter, Auslass, hintenNBR	3
164	48216	VentilsitzSS	6
165	43793	O-Ring, VentilsitzNBR	6
166	44038	VentilSS	6
167	44039	Feder, VentilSS	6
168	44564	Federhalter, VentilPVDF	6
185	48554	DruckstutzenSS	1
186	19085	Federring (Modell 2530E)S	6
188	120774	Schraube, Zyl. (M12x40)S	2
189	89575	Schraube, Zyl. (M12x60)S	4
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30057	Passfeder (M6 x 6 x 25)	1
–	30696	Werkzeug, Ventilsitz	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	43222	Radialwellendichtring - 70D 1/0NBR	1
–	46910	Deckel, Lager 2/1/2AL	1
–	46982	Kurbelwelle, beidseitig (M12) (Modell 5CPQ6251)FCM	1
–	48203	Kurbelwelle, einseitig M10 - 5CP3105CSS (RS - Wellenende links)FCM	1
–	48368	Kurbelwelle, einseitig M16.5 - 5CP3160CSS, 5CP3160CSSG1 (RS - Wellenende links)FCM	1
–	49776	Deckel, Lager - 5CP5120CSSAL	1
–	49872	Kurbelwelle, einseitig M14 - 5CP3110CSS (RS - Wellenende links)FCM	1
–	118672	Wellenschutzkappe	1
–	126610	Winkelschienensatz (STZP R)	1
–	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

76283

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 44127 Dichtung, Niederdruck 3×
- 125 833824 Dichtung, Hochdruck 3×
- 143 49382 O-Ring, Adapter, Einlass, hinten 3×
- 154 43781 O-Ring, Adapter, Einlass, vorne 3×
- 155 43781 O-Ring, Adapter, Auslass, hinten 3×
- 159 43781 O-Ring, Adapter, Auslass, vorne 3×
Dichtungssatz

34351

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 48394 Scheibe, Plungerhalter 3×
- 106 45153 Dichtung, Niederdruck 3×
- 125 44936 Dichtung, Hochdruck 3×
- 143 15855 O-Ring, Adapter, Einlass, hinten 3×
- 154 11337 O-Ring, Adapter, Einlass, vorne 3×
- 155 11337 O-Ring, Adapter, Auslass, hinten 3×
- 159 11337 O-Ring, Adapter, Auslass, vorne 3×
Dichtungssatz

34352

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 48432 Scheibe, Plungerhalter 3×
- 106 48429 Dichtung, Niederdruck 3×
- 125 46667 Dichtung, Hochdruck 3×
- 143 48431 O-Ring, Adapter, Einlass, hinten 3×
- 154 48430 O-Ring, Adapter, Einlass, vorne 3×
- 155 48430 O-Ring, Adapter, Auslass, hinten 3×
- 159 48430 O-Ring, Adapter, Auslass, vorne 3×
Dichtungssatz

76947

FFKM (0.0770)Perfluorelastomer

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 76149 Dichtung, Niederdruck 3×
- 125 76395 Dichtung, Hochdruck 3×
- 143 701718 O-Ring, Adapter, Einlass, hinten 3×
- 154 77359 O-Ring, Adapter, Einlass, vorne 3×
- 155 77359 O-Ring, Adapter, Auslass, hinten 3×
- 159 77359 O-Ring, Adapter, Auslass, vorne 3×
Dichtungssatz

76677

HT (0.3000)hohe Temperatur

enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 44127 Dichtung, Niederdruck 3×
- 125 46667 Dichtung, Hochdruck 3×
- 143 49382 O-Ring, Adapter, Einlass, hinten 3×
- 154 43781 O-Ring, Adapter, Einlass, vorne 3×
- 155 43781 O-Ring, Adapter, Auslass, hinten 3×
- 159 43781 O-Ring, Adapter, Auslass, vorne 3×

Ventilsätze

Ventilsatz

33972

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 143 49382 O-Ring, Adapter, Einlass, hinten 3×
- 154 43781 O-Ring, Adapter, Einlass, vorne 3×
- 163 43781 O-Ring, Ventilsitz 3×
- 164 48216 Ventilsitz 6×
- 165 43793 O-Ring, Ventilsitz 6×
- 166 44038 Ventil 6×
- 167 44039 Feder, Ventil 6×
- 168 44564 Federhalter, Ventil 6×
Ventilsatz

34362

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 143 15855 O-Ring, Adapter, Einlass, hinten 3×
- 154 11337 O-Ring, Adapter, Einlass, vorne 3×
- 163 11337 O-Ring, Ventilsitz 3×
- 164 48216 Ventilsitz 6×
- 165 43791 O-Ring, Ventilsitz 6×
- 166 44038 Ventil 6×
- 167 44039 Feder, Ventil 6×
- 168 44564 Federhalter, Ventil 6×
Ventilsatz

34363

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 143 48431 O-Ring, Adapter, Einlass, hinten 3×
- 154 48430 O-Ring, Adapter, Einlass, vorne 3×
- 163 48430 O-Ring, Ventilsitz 3×
- 164 48216 Ventilsitz 6×
- 165 48490 O-Ring, Ventilsitz 6×
- 166 44038 Ventil 6×
- 167 44039 Feder, Ventil 6×
- 168 44564 Federhalter, Ventil 6×
Ventilsatz

77332

IPFE (0.0770)I-Perfluorelastomer

enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 143 701718 O-Ring, Adapter, Einlass, hinten 3×
- 154 77359 O-Ring, Adapter, Einlass, vorne 3×
- 163 77359 O-Ring, Ventilsitz 3×
- 164 48216 Ventilsitz 6×
- 165 77338 O-Ring, Ventilsitz 6×
- 166 44038 Ventil 6×
- 167 44039 Feder, Ventil 6×
- 168 44564 Federhalter, Ventil 6×
