Hochdruck-Plungerpumpe · Baureihe 60 PFR 67070

Name: 67070
Brand: CAT PUMPS
SKU: 67070

Dies ist eine Triplex (drei Plunger) Verdrängerpumpe, die aus einem Nickel-Aluminium-Bronze-Pumpenkopf, Edelstahl-Ventilen, massiven Keramikplungern und Standard-NBR (Buna-N) Dichtungen und O-Ringen besteht. Dieses Modell ist ideal für Anwendungen im Bereich der Kanalreinigung und des Hydrograbens, die eine hohe Förderleistung bei höheren Drücken und intermittierendem Betrieb erfordern.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	246 l/min
Betriebsdruck	138 bar
Drehzahl	850 min⁻¹
Sauganschluss	2 1/2" NPT
Druckanschluss	1 1/4" NPT
Wellendurchmesser	45 mm
Material	Nickel-Aluminium-Bronze

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

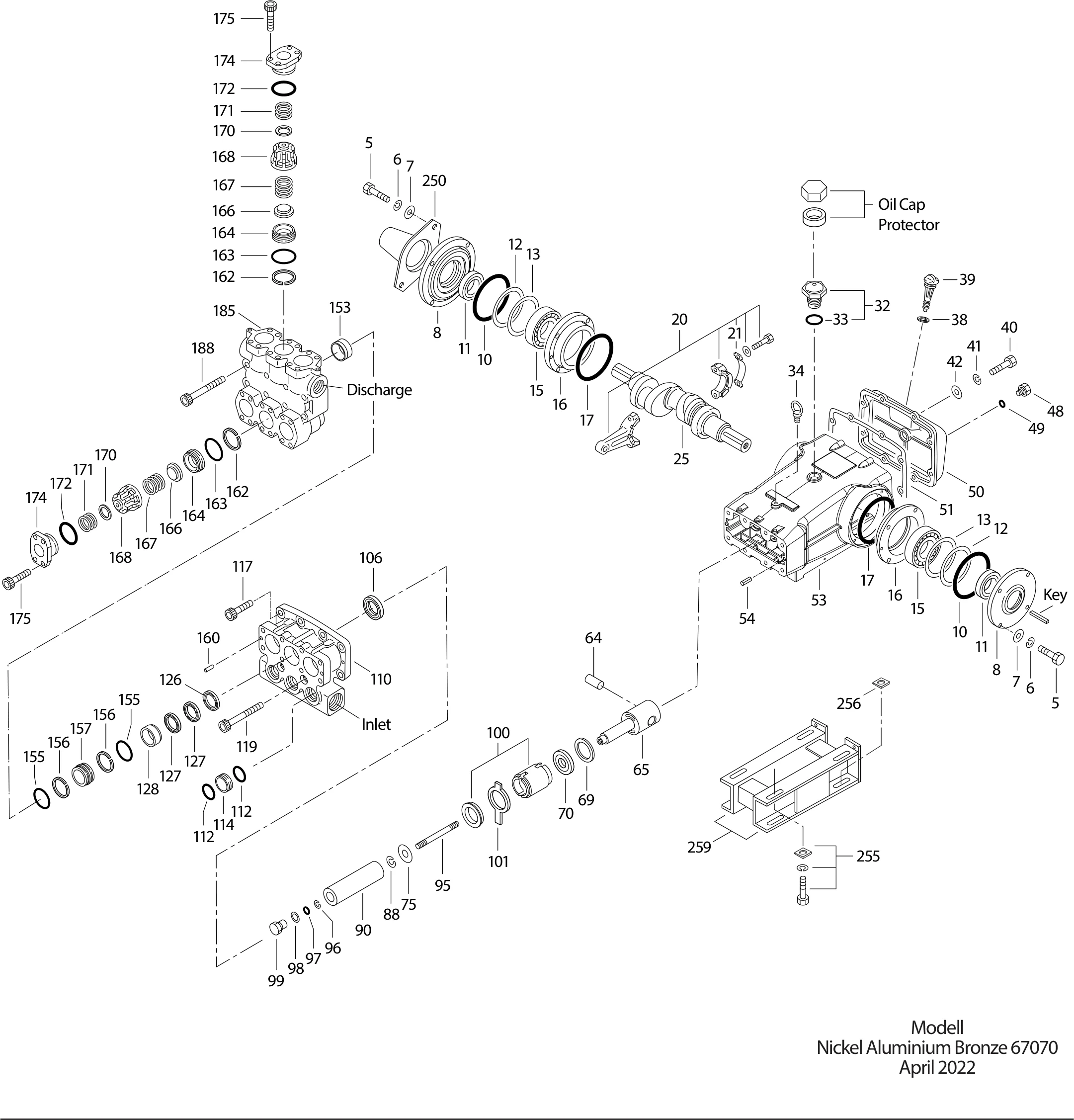

Explosionszeichnung 67070 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	89728	Schraube, Sechsk. (M10x40)S	8
6	15847	Federring (M10)S	8
7	19934	Scheibe, Flach (M10)S	8
8	29443	Lagergehäuse, außenALE	2
10	29444	O-Ring, Lagergehäuse - 70DNBR	2
11	11443	Radialwellendichtring, NBRNBR	2
12	126595	Scheibe, Ausgleich (M120x0.5)STCP	0-2
13	126594	Scheibe, Ausgleich (M120x0.3)STCP	0-2
15	29441	Lager, RolleSTL	2
16	29442	Lagergehäuse, innenSTL	2
17	29444	O-Ring, Lagergehäuse - 70DNBR	2
20	126612	Pleuel, komplett (Enthält: 21, 22)BBHS	3
21	126560	SicherungsblechSTCP	3
25	29440	Kurbelwelle, beidseitig (M65.5)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
38	129343	Dichtung, Ölmessstab -70DNBR	1
39	27769	ÖlmessstabABS	1
40	89627	Schraube, Sechsk. (M10x30)S	8
41	15847	Federring (M10)S	8
42	19934	Scheibe, Flach (M10)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	29438	Deckel, RückseiteALE	1
51	129386	Dichtung, GehäusedeckelNBR	1
53	133667	Kurbelgehäuse (Enthält: 34, 54)ALE	1
54	43282	SpannstiftS	2
64	29481	Bolzen, Kreuzkopf, CMCM	3
65	133712	PlungerstangeBBSS	3
69	126588	Scheibe, DichtringSTCP	3
70	133716	Dichtring, PlungerstangeNBR	3
75	134488	StauscheibeSS	3
88	133719	Scheibe, geschlitztSS	3
90	134489	Plunger (M45x158)CC	3
95	134487	Stehbolzen, Plungeralter (M14x133)S	3
96	20214	Stützring, PlungerhalterPTFE	3
97	17616	O-Ring, Plungerhalter - 80DNBR	3
98	44751	Scheibe, PlungerhalterSS	3
99	44750	Plungerhalter (M14)SS	3
100	855041	Dichtungshalter, 2-teiligPVDF	3
101	45638	Ölfilz	3
106	134492	Dichtung, Niederdruck, m/SS-FederNBR	3
110	133482	SaugstutzenNAB	1
112	12392	O-Ring, Distanzstück - 70DNBR	6
114	134498	Distanzstück, EinlassBB	3
117	121511	Schraube, Zyl. (M16x50)S	6
119	89959	Schraube, Zyl. (M16x120)S	2
126	134494	Adapter, weiblichPTFE	3
127	134495	V-PackungSNG	6
128	134496	Adapter, männlichD	3
153	134506	Adapter, EinsatzD	3
155	15856	O-Ring, Distanzstück, V-Packung - 70DNBR	6
156	23115	Stützring, Distanzstück, V-PackungPTFE	6
157	134497	Distanzstück, V-PackungBB	3
160	44756	ZylinderstiftS	2
162	23115	Stützring, Distanzstück, V-PackungPTFE	6
163	15856	O-Ring, Distanzstück, V-Packung - 70DNBR	6
164	134501	VentilsitzS	6
166	134503	VentilS	6
167	134502	Feder, VentilS	6
168	134504	Federhalter, VentilPVDF	6
170	44776	Scheibe, FederhalterSS	6
171	134505	Feder, VentilstopfenS	6
172	128857	O-Ring, Ventilstopfen - 90DNBR	6
174	133486	VentilstopfenNAB	6
175	133744	Schraube, Zyl. (M16x30) - VentilstopfenS	24
185	133484	DruckstutzenNAB	1
188	89694	Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S	8
250	29445	WellenschutzkappeALE	1
255	33243	Montagesatz, direktSTZP	1
256	29649	Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP	4
259	126787	WinkelschienensatzSTZP	1
–	12.36	(45) (14) 17.28
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	34314	Satz, Ölablass-Schlauch	1
–	43048	Passfeder (14 x 9 x 90)	1
–	88902	Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen)	2
–	828710	Schutzkappe, Öl m/Dichtung	1
–	6138	Öl, Triebwerk, Kanne 5l	2

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

76452

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 9 Positionen · ein Satz je Pumpe
Stückliste
- 97 17616 O-Ring, Plungerhalter 3×
- 97 49839 O-Ring, Plunger Retainer 3×
- 106 134492 Dichtung, Niederdruck, m/SS-Feder 3×
- 112 12391 O-Ring, Distanzstück 6×
- 127 134495 V-Packung 6×
- 153 134506 Collar, Insert 3×
- 155 133733 O-Ring, Distanzstück, V-Packung 6×
- 155 15856 O-Ring, V-Packing Spacer 6×
- 156 23115 Stützring, Distanzstück, V-Packung 6×

Ventilsätze

Ventilsatz

76454

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 23115 Stützring, Ventilsitz 6×
- 163 15856 O-Ring, Ventilsitz 3×
- 164 134501 Ventilsitz 3×
- 166 134503 Ventil 3×
- 167 134502 Feder, Ventil 3×
- 168 134504 Federhalter, Ventil 3×
- 170 44776 Scheibe, Federhalter 3×
- 172 128857 O-Ring, Ventilstopfen 3×
