Hochdruck-Plungerpumpe · Baureihe 60 PFR 6761

Name: 6761
Brand: CAT PUMPS
SKU: 6761

Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	227 l/min
Betriebsdruck	85 bar
Drehzahl	520 min⁻¹
Sauganschluss	2" NPT
Druckanschluss	1 1/4" NPT
Wellendurchmesser	45 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

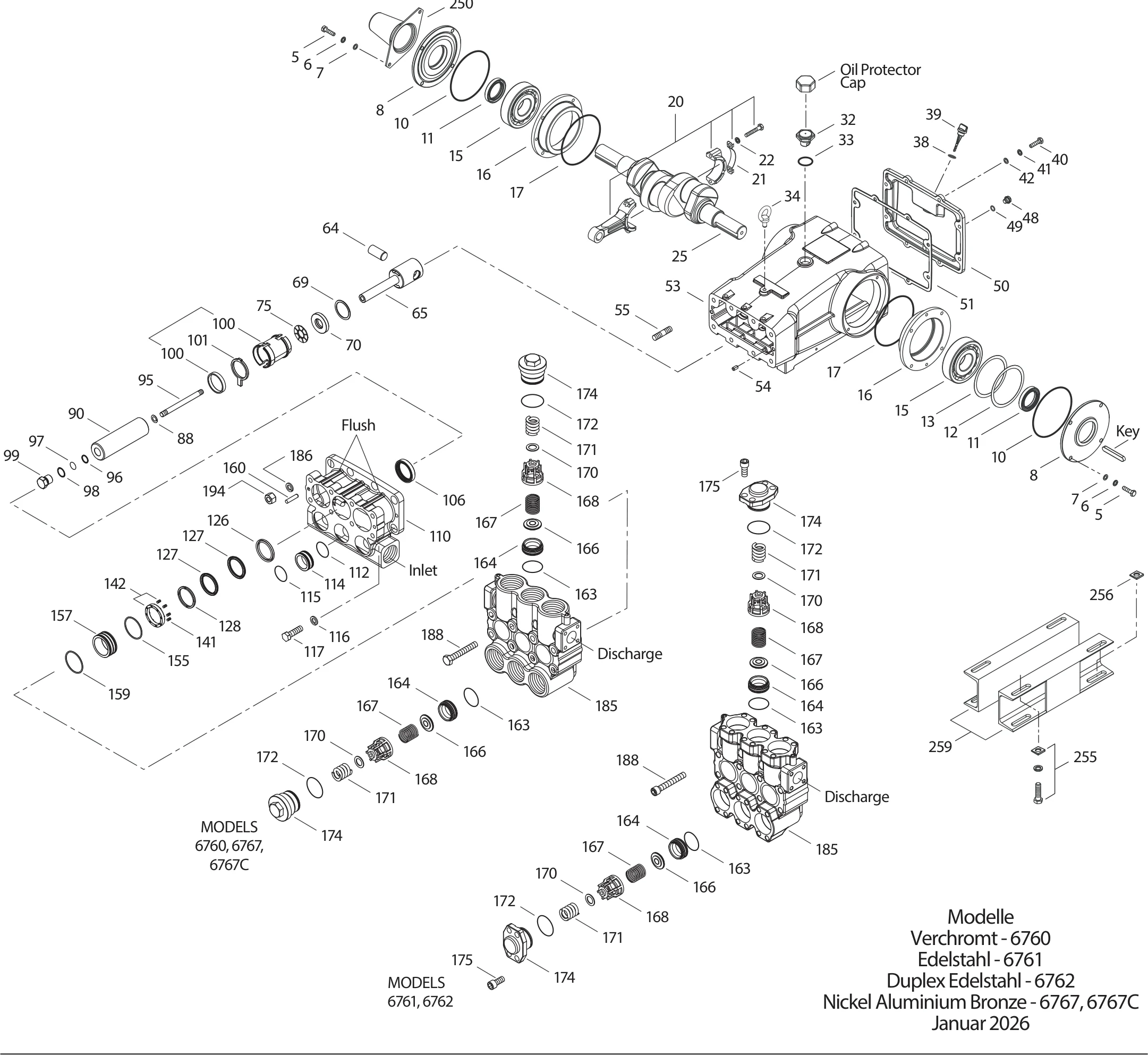

Explosionszeichnung 6761 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	89728	Schraube, Sechsk. (M10x40)S	8
5	126532	Schraube, Sechsk. (M10x40)STCP	8
6	126231	Federring (M10)STCP	8
7	19934	Scheibe, Flach (M10)S	8
7	126574	Scheibe, Flach (M10)STCP	8
8	29443	Lagergehäuse, außenALE	2
10	29444	O-Ring, Lagergehäuse - 70DNBR	2
11	11443	Radialwellendichtring, NBRNBR	2
12	126594	Scheibe, Ausgleich (M120x0.3)STCP	0-2
13	126595	Scheibe, Ausgleich (M120x0.5)STCP	0-2
15	29441	Lager, RolleSTL	2
16	29442	Lagergehäuse, innenSTL	2
17	29444	O-Ring, Lagergehäuse - 70DNBR	2
20	126612	Pleuel, komplett (Enthält: 21, 22)BBHS	3
21	126560	SicherungsblechSTCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
25	29440	Kurbelwelle, beidseitig (M65.5)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
38	129343	Dichtung, Ölmessstab -70DRBR	1
39	27769	ÖlmessstabABS	1
40	89627	Schraube, Sechsk. (M10x30)S	8
40	126531	Schraube, Sechsk. (M10x30)STCP	8
41	15847	Federring (M10)S	8
41	126231	Federring (M10)STCP	8
42	19934	Scheibe, Flach (M10)S	8
42	126574	Scheibe, Flach (M10)STCP	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	29438	Deckel, RückseiteALE	1
51	129386	Dichtung, GehäusedeckelNBR	1
53	133667	Kurbelgehäuse (Enthält: 34, 54)ALE	1
54	43282	SpannstiftS	2
55	89615	Stiftschraube (M16 x 70)S	2
55	126553	Stiftschraube (M16 x 70)STCP	2
64	29481	Bolzen, Kreuzkopf, CMCM	3
65	45384	PlungerstangeSSZZ	3
69	126588	Scheibe, DichtringSTCP	3
70	29454	Dichtring, Plungerstange - 80DNBR	3
75	44752	Stauscheibe - 85DNBR	3
88	45677	Scheibe, geschlitzt (M14)SS	3
90	44749	Plunger (M55x185)CC	3
95	44748	Stehbolzen, Plungeralter (M14x147)SS	3
95	89783	Stehbolzen, Plungeralter (M14x147)S	3
96	20214	Stützring, PlungerhalterPTFE	3
97	49839	O-Ring, V-Packung, Zylinder - 90DNBR	3
98	44751	Scheibe, PlungerhalterSS	3
99	44750	Plungerhalter (M14)SS	3
99	45276	Plungerhalter (M14)S	3
99	48959	Plungerhalter (M14)SSD	3
100	855000	Dichtungshalter, 2-TlgPVDF	3
101	44762	Ölfilz	3
106	44757	Dichtung, Niederdruck, m/SS-FederNBR	3
110	44754	SaugstutzenNAB	1
110	45769	SaugstutzenSS	1
110	48980	SaugstutzenSSD	1
110	49457	SaugstutzenNABC	1
112	18175	O-Ring, Distanzstück, innen - 80DNBR	3
114	44767	Distanzstück, EinlassSS	3
114	48957	Distanzstück, EinlassSSD	3
115	18175	O-Ring, Distanzstück, innen - 80DNBR	3
116	19086	Federring (M16)S	4
116	126569	Federring (M16)STCP	4
117	89729	Schraube, Sechsk. (M16x55)S	4
117	126537	Schraube, Sechsk. (M16x55)STCP	4
126	48392	Adapter, weiblichD	3
127	44764	V-Packung, STGSTG	6
128	45772	Adapter, männlichSS	3
128	48962	Adapter, männlichSSD	3
141	44943	Spiralfeder, DistanzstückSS	24
142	45383	Distanzstück mit FedernSS	3
142	48501	Distanzstück mit FedernBB	3
142	48982	Distanzstück mit FedernSSD	3
155	18178	O-Ring, DistanzstückNBR	3
157	45321	Distanzstück, V-PackungSS	3
157	48961	Distanzstück, V-PackungSSD	3
159	18178	O-Ring, DistanzstückNBR	3
160	44756	ZylinderstiftS	2
163	18176	O-Ring, VentilsitzNBR	6
164	44772	VentilsitzSS	6
164	48964	VentilsitzSSD	6
166	44774	VentilSS	6
166	48958	VentilSSD	6
167	44773	Feder, VentilSS	6
168	44775	Federhalter, VentilPVDF	6
170	44776	Scheibe, FederhalterSS	6
170	48956	Scheibe, FederhalterSSD	6
171	44780	Feder, VentilstopfenSS	6
172	128857	O-Ring, Ventilstopfen - 90DNBR	6
174	44778	Ventilstopfen [3/00]NAB	6
174	48572	Ventilstopfen [3/00]SSD	6
174	49461	VentilstopfenNABC	6
175	48573	Schraube, Zyl. (M16x35) [3/00]S	24
185	44769	Druckstutzen [3/00]NAB	1
185	48489	Druckstutzen [3/00]SS	1
185	48984	DruckstutzenSSD	1
185	49459	DruckstutzenNABC	1
186	19086	Federring (M16)S	2
186	126569	Federring (M16)STCP	2
188	89694	Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S	8
188	126744	Innensechskantschraube (M16x110) (siehe Tech Bulletin 074)STCP	8
194	81291	Sechskantmutter (M16)S	2
194	126525	Sechskantmutter (M16)STCP	2
250	29445	WellenschutzkappeALE	1
255	33243	Montagesatz, direkt	1
256	29649	Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP	2
259	126604	WinkelschienensatzSTCP	2
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30429	Öler (0,3 l) (nicht gezeigt)	3
–	30696	Werkzeug, Ventilsitz	1
–	34314	Satz, Ölablass-Schlauch	1
–	39400	Ventilsatz - Standard NBR (Modell 6762)	2
–	43048	Passfeder (14 x 9 x 90)	1
–	49305	Saugstutzen, Spülanschluss (Modell 6767C)NAB	1
–	88902	Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen)	1
–	814820	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	816667	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	816760	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	816865	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	819010	Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)	1
–	828710	Schutzkappe, Öl m/Dichtung	1
–	6138	Öl, Triebwerk, Kanne 5l	2
