Hochdruck-Plungerpumpe · Baureihe 7 PFR
760
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus geschmiedetem Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 13,6 l/min |
|---|---|
| Betriebsdruck | 345 bar |
| Drehzahl | 1.750 min⁻¹ |
| Sauganschluss | 1/2" NPT(F) |
| Druckanschluss | 3/8" NPT(F) |
| Wellendurchmesser | 24 mm |
| Material | Messing |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

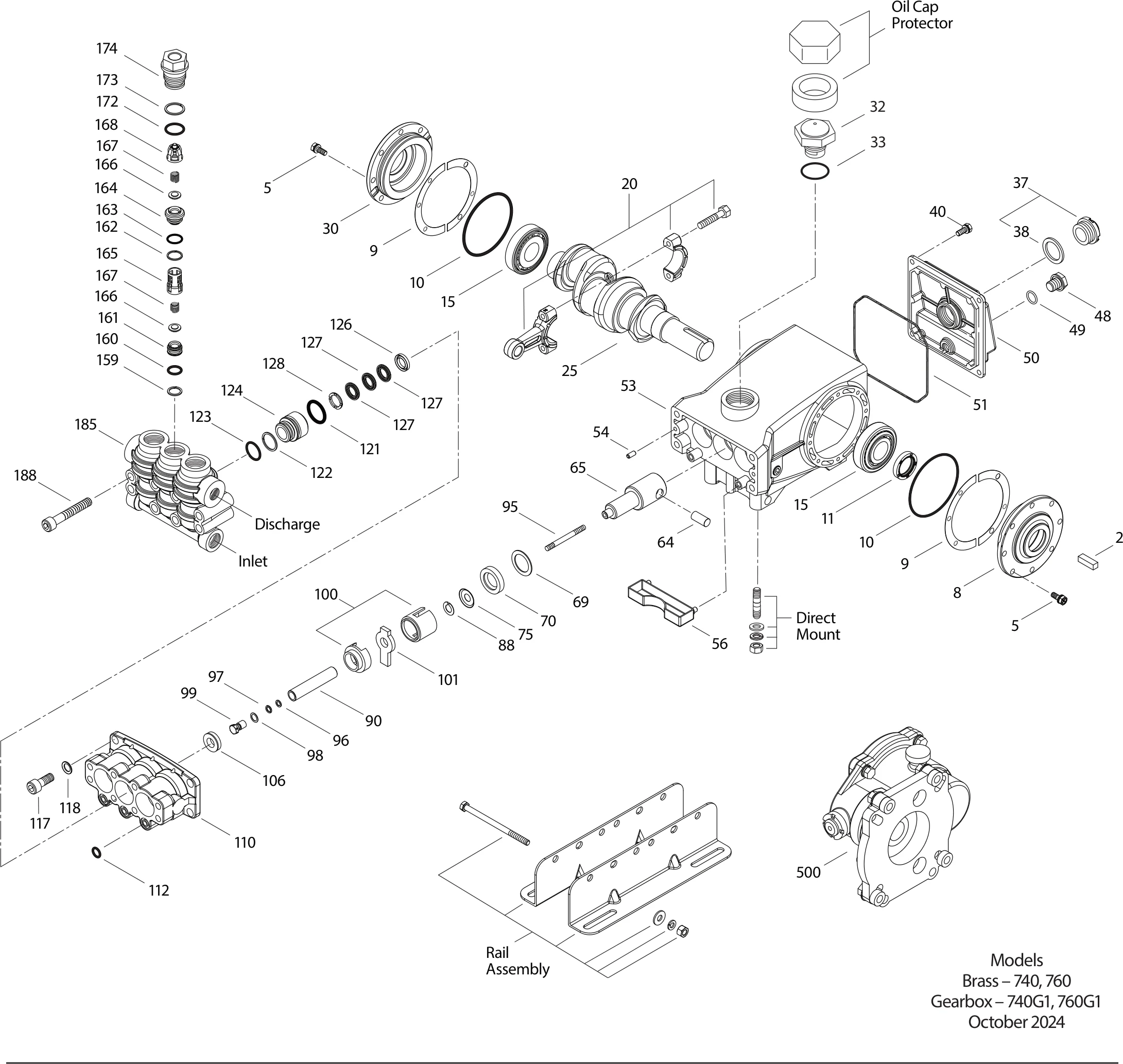

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | ||
| 8 | 133571 | Deckel, LagerALE | 1 | |
| 9 | 815280 | Distanzscheibe, geteilt 2-Tlg 1/2FBR | ||
| 10 | 12393 | O-Ring, Lagergehäuse - 70DNBR | ||
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | ||
| 15 | 43221 | Lager, KugelSTL | 2 | |
| 20 | 48863 | Pleuel, komplett, VerbindungTNM | 3 | |
| 25 | 44591 | Kurbelwelle - einseitig (M15 m/34mm Schaftlänge) (740, 740G1)FCM | 1 | |
| 30 | 133572 | Deckel, Lager, BlindALE | 1 | |
| 32 | 44666 | Verschluss, Öleinfüllstutzen, gewölbtRTP | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133569 | Deckel, Rückseite [03/10]ALE | 1 | |
| 51 | 14047 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 133593 | Kurbelgehäuse m/Spannstiften (siehe Tech Bulletin 118, 123)ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 43240 | ÖlauffangschalePOP | 1 | |
| 64 | 43237 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 49892 | PlungerstangeSBZ | 3 | |
| 69 | 126589 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43228 | Dichtring, PlungerstangeNBR | 3 | |
| 75 | 43328 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 45890 | Plunger (M14x72)CC | 3 | |
| 95 | 126558 | Stehbolzen, Plungeralter (M6x64.5)STCP | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 46504 | Plungeralter (M6)S | 3 | |
| 100 | 45689 | Dichtungshalter, 2-TlgPVDF | 3 | |
| 101 | 43571 | Ölfilz | 3 | |
| 106 | 45188 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 110 | 49797 | SaugstutzenBB | 1 | |
| 112 | 11343 | O-Ring, Saugstutzen - 70DNBR | 3 | |
| 117 | 49679 | Schraube, Zyl. (M10x35)S | 4 | |
| 118 | 49680 | Federring (M10)S | 4 | |
| 121 | 14200 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 122 | 49840 | Stützring, V-Packung, ZylinderPTFE | 3 | |
| 123 | 49839 | O-Ring, V-Packung, Zylinder - 90DNBR | 3 | |
| 124 | 49838 | Zylinder, V-PackungBB | 3 | |
| 126 | 45896 | Adapter, weiblichBB | 3 | |
| 127 | 45895 | V-PackungSNG | 9 | |
| 128 | 46567 | Adapter, männlichBB | 3 | |
| 159 | 49861 | Stützring, Ventilsitz, EinlassPTFE | 3 | |
| 160 | 11346 | O-Ring, Ventilsitz, Einlass - 70DNBR | 3 | |
| 161 | 49846 | Ventilsitz, EinlassS | 3 | |
| 162 | 49844 | Stützring, Ventilsitz, AuslassPTFE | 3 | |
| 163 | 49845 | O-Ring, Ventilsitz, Auslass - 70DNBR | 3 | |
| 164 | 49843 | Ventilsitz, AuslassS | 3 | |
| 165 | 49847 | Federhalter, Ventil, EinlassPVDF | 3 | |
| 166 | 46562 | VentilS | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 172 | 49382 | O-Ring, Ventilstopfen - 90DNBR | 3 | |
| 173 | 49850 | Stützring, VentilstopfenPTFB | 3 | |
| 174 | 49849 | VentilstopfenBB | 3 | |
| 185 | 49798 | Pumpenkopf (M10)BB | 1 | |
| 188 | 49852 | Schraube, Zyl. (M10x65)S | 8 | |
| 500 | 8071 | Getriebe-1" Welle (siehe extra Datenblatt) - 56G1, 56HSG1 | 1 | |
| – | 6110 | Schmiermittel, Getriebe (0,47 l) 80w-140 (zum füllen von Getriebe 8071) | 1 | |
| – | 30067 | Passfeder (M8x7.5x25) | 1 | |
| – | 30206 | Pulley, 10", 2 Groove AB "H" Hub (Not Shown) | 1 | |
| – | 30243 | Montagesatz, direkt (STZP) | 1 | |
| – | 30611 | Assembly, Rail (4.22" See Dimensional Drawing) | 1 | |
| – | 30645 | Winkelschienensatz | 1 | |
| – | 30660 | Montagesatz komplett | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 33000 | Hub, "H", (24 mm) (3/8" x 24") (Not Shown) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 44947 | Kurbelwelle - einseitig (M18.5 m/34mm Schaftlänge) (760, 760G1)FCM | 1 | |
| – | 818537 | Pumpenkopf, komplet t m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76079
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plunger Retainer3×
- 10143571Wick, Long Tab3×
- 10645188Seal, Low-Pressure with S-Spring3×
- 11211343O-Ring, Inlet Manifold3×
- 12114200O-Ring, V-Packing Spacer3×
- 12249840Backup Ring, V-Packing Spacer3×
- 12349839O-Ring, V-Packing Spacer3×
- 12745895V-Packing9×
Dichtungssatz
76032
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plunger Retainer3×
- 10143571Wick, Long Tab3×
- 11214186O-Ring, Inlet Manifold3×
- 12111719O-Ring, V-Packing Spacer3×
- 12249840Backup Ring, V-Packing Spacer3×
- 12311686O-Ring, V-Packing Spacer3×
- 127704666V-Packing9×
Dichtungssatz
76578
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter - 80D3×
- 10143571Ölfilz3×
- 11211343O-Ring, Saugstutzen - 70D3×
- 12114200O-Ring, Dichtungsgehäuse - 70D3×
- 12249840Stützring, V-Packung, Zylinder3×
- 12349839O-Ring, V-Packung, Zylinder - 90D3×
- 127704666V-Packung9×
Ventilsätze
Ventilsatz
76081
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 12 Positionen · ein Satz je Pumpe
Stückliste
- 15949861Backup Ring, Inlet Valve Seat3×
- 16011346O-Ring, Inlet Valve Seat3×
- 16149846Seat, Inlet3×
- 16249844Backup Ring, Discharge Valve Seat3×
- 16349845O-Ring, Discharge Valve Seat3×
- 164498433×
- 16549847Retainer, Spring, Inlet3×
- 16646562Valve3×
- 16743750Spring3×
- 16844565Retainer, Spring, Discharge3×
- 17249382O-Ring, Valve Plug3×
- 17349850Backup Ring, Valve Plug3×
Ventilsatz
76034
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 12 Positionen · ein Satz je Pumpe
Stückliste
- 15949861Backup Ring, Inlet Valve Seat3×
- 16011376O-Ring, Inlet Valve Seat3×
- 16149846Seat, Inlet3×
- 16249844Backup Ring, Discharge Valve Seat3×
- 16349894O-Ring, Discharge Valve Seat3×
- 164498433×
- 16549847Retainer, Spring, Inlet3×
- 16646562Valve3×
- 16743750Spring3×
- 16844565Retainer, Spring, Discharge3×
- 17249897O-Ring, Valve Plug3×
- 17349850Backup Ring, Valve Plug3×
Weitere Modelle der Baureihe 7 PFR
56
- Fördermenge
- 20,8 l/min
- Betriebsdruck
- 241 bar
- Drehzahl
- 1.210 min⁻¹
- Material
- Messing
Alternative Spezifikation
56
- Fördermenge
- 30,3 l/min
- Betriebsdruck
- 172 bar
- Drehzahl
- 1.760 min⁻¹
- Material
- Messing
56HS
- Fördermenge
- 21 l/min
- Betriebsdruck
- 245 bar
- Drehzahl
- 1.210 min⁻¹
- Material
- Messing
57
- Fördermenge
- 17 l/min
- Betriebsdruck
- 275 bar
- Drehzahl
- 1.285 min⁻¹
- Material
- Messing
