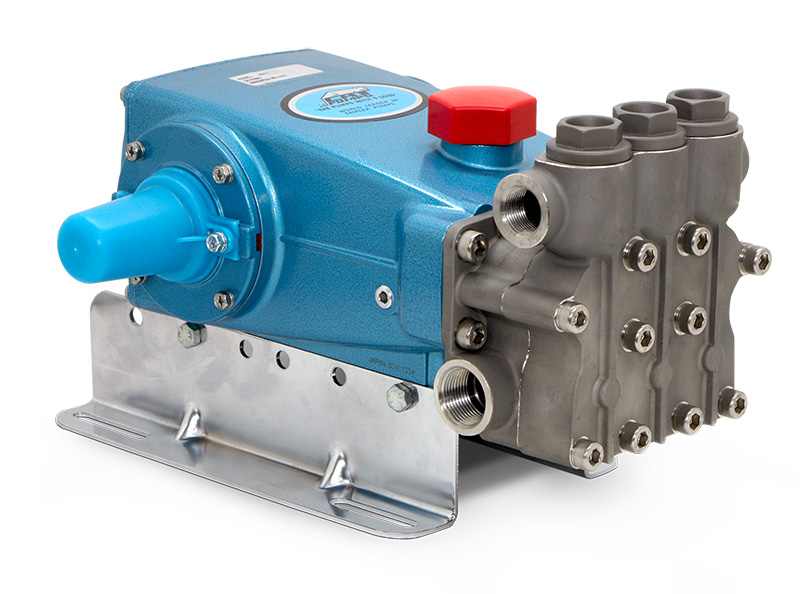

Hochdruck-Plungerpumpe · Baureihe 15 PFR 1741
Dies ist eine leistungsstarke, mittelgroße Triplex [drei Plunger] Verdrängerpumpe. Sie verfügt über einen Edelstahl-Pumpenkopf, Ventilen aus 316SS, konzentrische Vollkeramikplunger und Standard-NBR [Buna-N]-Dichtungen und O-Ringe.
Technische Daten
| Fördermenge | 56,5 l/min |
|---|---|
| Betriebsdruck | 70 bar |
| Drehzahl | 1.100 min⁻¹ |
| Sauganschluss | 1" NPT |
| Druckanschluss | 3/4" NPT |
| Wellendurchmesser | 30 mm |
| Material | Edelstahl |
Downloads
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
6 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 49651 | Schraube, Sechsk. Sems (M8x20) [04/19]S | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 815281 | Distanzscheibe, geteilt, 2-TlgFBR | 0-2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 0-2 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 0-2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 48600 | Pleuel, komplett [11/00]TNM | 3 | |
| 25 | 670009 | Kurbelwelle, beidseitig (M25)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92542 | Schraube, Sechsk. Sems (M6x20)S | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134858 | Kurbelgehäuse (enthält Spannstifte)ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48933 | Plungerstange (Mitte)SHS | 1 | |
| 65 | 49611 | Plungerstange (Mitte)SS | 1 | |
| 66 | 48931 | Plungerstange (Außen)SHS | 2 | |
| 66 | 49609 | Plungerstange (Außen)SS | 2 | |
| 69 | 126596 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 88 | 48937 | StauscheibeS | 3 | |
| 90 | 48938 | Plunger, Keramik (M30x65)CC | 3 | |
| 98 | 46730 | Scheibe, Plungerhalter - 90DNBR | 3 | |
| 99 | 48201 | Plungerhalter (M6)SS | 3 | |
| 100 | 48936 | DichtungshalterPVDF | 3 | |
| 106 | 49067 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 110 | 48940 | SaugstutzenFBB | 1 | |
| 110 | 49614 | SaugstutzenSS | 1 | |
| 112 | 123903 | O-Ring, Distanzstück - 90DNBR | 3 | |
| 117 | 49044 | Schraube, Zyl. (M10x25)S | 4 | |
| 125 | 48944 | Dichtung, Hochdruck m/SSNG | 3 | |
| 155 | 123903 | O-Ring, Distanzstück - 90DNBR | 6 | |
| 157 | 48946 | DistanzstückBB | 3 | |
| 157 | 49621 | DistanzstückSS | 3 | |
| 163 | 26143 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 48951 | VentilsitzS | 6 | |
| 164 | 49626 | VentilsitzSS | 6 | |
| 166 | 48686 | VentilSS | 6 | |
| 167 | 48687 | Feder, VentilSS | 6 | |
| 168 | 48994 | Federhalter, VentilPVDF | 6 | |
| 170 | 49627 | Scheibe, FederhalterSS | 6 | |
| 170 | 123764 | Scheibe, FederhalterS | 6 | |
| 172 | 17629 | O-Ring, Ventilstopfen - 80DNBR | 3 | |
| 174 | 48952 | VentilstopfenFBB | 3 | |
| 174 | 49628 | VentilstopfenSSZZ | 3 | |
| 185 | 48948 | DruckstutzenFBB | 1 | |
| 185 | 49623 | DruckstutzenSS | 1 | |
| 188 | 87952 | Schraube, Zyl. (M10x55)S | 10 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| – | 6119 | Schmiermittel, Antiseize | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30716 | Passfeder (8 x 7 x 43) | 1 | |
| – | 31770 | Dichtungssatz (Modelle 1540E, 1540EC) | 1 | |
| – | 31775 | Ventilsatz (Modelle 1540E, 1540EC) | 2 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 49616 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| – | 49619 | Dichtung, Hochdruck, 2 Teile m/SS-SupportSTG | 3 | |
| – | 49853 | Saugstutzen, Spülanschluss [1/8" NPT(innen) Anschluss]FBB | 1 | |
| – | 126609 | Winkelschienensatz (STZP R) | 1 | |
| – | 134147 | Saugstutzen, Spülanschluss [1/8" NPT(innen) Anschluss]SS | 1 | |
| – | 701931 | Dichtmittel, Silikon (0,1 l) (nur 2530E) | 1 | |
| – | 816863 | Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (1540E) | 1 | |
| – | 818443 | Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (1541) | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 855047 | Wellenschutzkappe m/2 Schrauben TN 125753 (siehe Tech Bulletin 128)NY | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
31430
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Scheibe, Plungerhalter 3×
- 106 49067 Dichtung, Niederdruck m/S-Feder (Modelle 1540E, 1540EC) 3×
- 112 123903 O-Ring, Saugstutzen 3×
- 125 48944 Dichtung, Hochdruck (Modelle 1540E, 1540EC) 3×
- 155 123903 O-Ring, Distanzstück 6×
-
Dichtungssatz
76430
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 3 Positionen · ein Satz je Pumpe
Stückliste
- 98 48394 Scheibe, Plungerhalter 3×
- 112 76903 O-Ring, Saugstutzen 3×
- 155 76903 O-Ring, Distanzstück 6×
-
Dichtungssatz
77321
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 3 Positionen · ein Satz je Pumpe
Stückliste
- 98 48432 Scheibe, Plungerhalter 3×
- 112 701973 O-Ring, Saugstutzen 3×
- 155 701973 O-Ring, Distanzstück 6×
Ventilsätze
-
Ventilsatz
31450
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 26143 O-Ring, Ventilsitz 3×
- 164 48951 Ventilsitz (Modelle 1540E, 1540EC) 3×
- 166 670108 Ventil 3×
- 166 48686 Ventil 3×
- 167 48687 Feder, Ventil 3×
- 168 48994 Federhalter, Ventil 3×
- 170 123764 Scheibe, Federhalter (Modelle 1540E, 1540EC) 3×
- 172 17629 O-Ring, Ventilstopfen 3×
-
Ventilsatz
76450
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 14331 O-Ring, Ventilsitz 3×
- 164 48951 Ventilsitz (Modelle 1540E, 1540EC) 3×
- 166 670108 Ventil 3×
- 166 48686 Ventil 3×
- 167 48687 Feder, Ventil 3×
- 168 48994 Federhalter, Ventil 3×
- 170 123764 Scheibe, Federhalter (Modelle 1540E, 1540EC) 3×
- 172 14183 O-Ring, Ventilstopfen 3×
-
Ventilsatz
77331
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 6 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 701660 O-Ring, Ventilsitz 3×
- 166 670108 Ventil 3×
- 166 48686 Ventil 3×
- 167 48687 Feder, Ventil 3×
- 168 48994 Federhalter, Ventil 3×
- 172 701491 O-Ring, Ventilstopfen 3×
