Hochdruck-Plungerpumpe · Baureihe 15 PFR
640
Diese Triplex-Pumpe (drei Plungerstangen) besteht aus einem Pumpenkopf aus Nickel-Aluminium-Bronze, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und standardmäßigen NBR-Dichtungen (Buna-N) und O-Ringen.
Technische Daten
| Fördermenge | 30 l/min |
|---|---|
| Betriebsdruck | 210 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 3/4" |
| Druckanschluss | 1/2" |
| Wellendurchmesser | 30 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

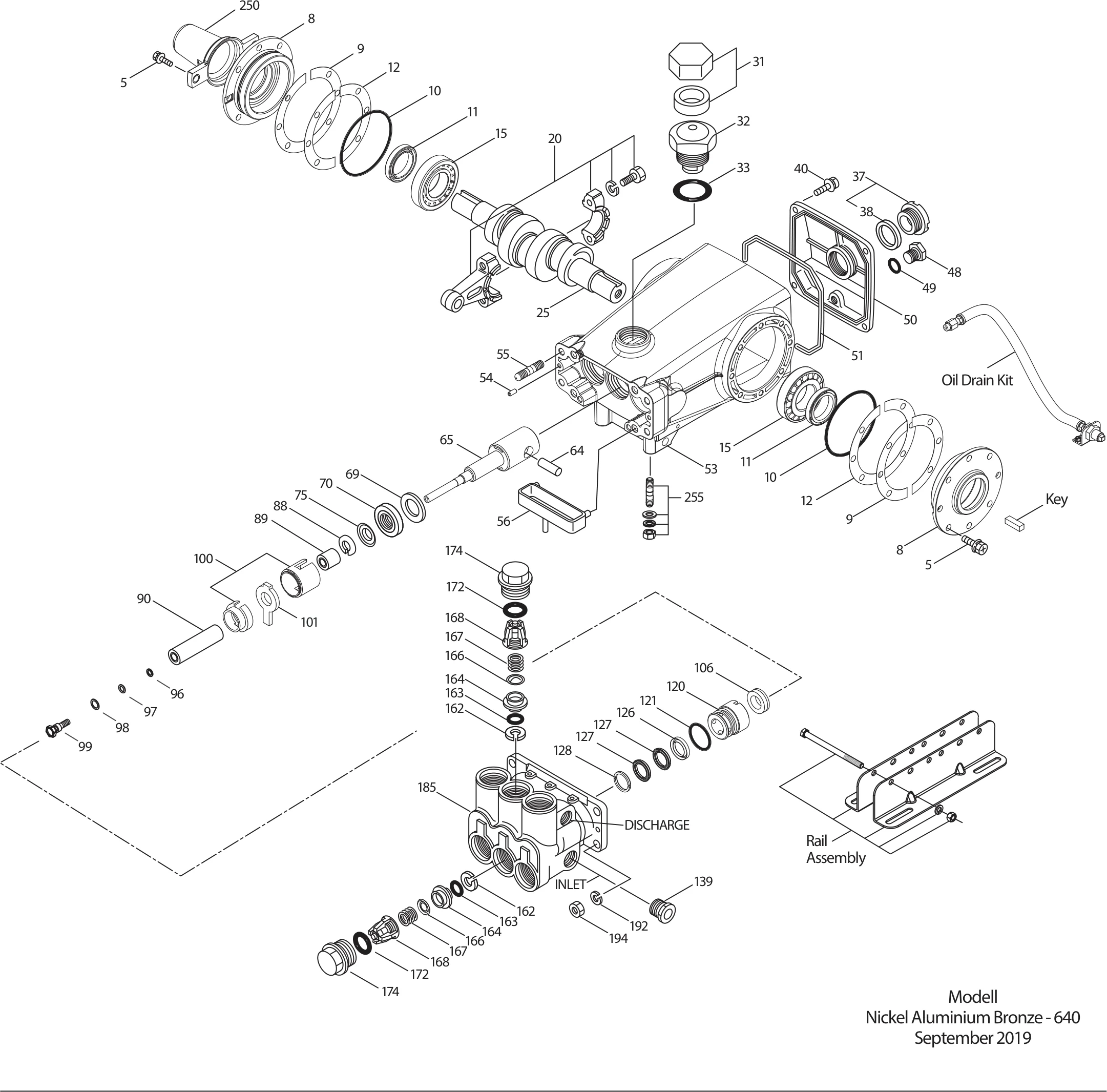

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 126540 | Schraube, Sechsk. Sems (M8x20) [04/19]STCP | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 2 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 48600 | Pleuel, komplett [11/00]TNM | 3 | |
| 25 | 43494 | Kurbelwelle - beidseitig (M30)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134836 | Kurbelgehäuse m/Spannstiften (Enthält: 54, 55)ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 55 | 126545 | Stiftschraube (M10x45)STCP | 4 | |
| 56 | 44664 | ÖlauffangschalePOP | 1 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48228 | Plungerstange, langSHS | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43506 | StauscheibeS | 3 | |
| 88 | 45675 | Scheibe, geschlitztS | 3 | |
| 89 | 43584 | Distanzstück, PlungerBB | 3 | |
| 90 | 43232 | Plunger (M18 x 77) (Modell 530)CC | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 104360 | Plungerhalter (siehe Tech Bulletin 074)S | 3 | |
| 100 | 855001 | Dichtungshalter 2-Tlg [07/05]POP | 3 | |
| 101 | 43585 | Ölfilz | 3 | |
| 106 | 43586 | Dichtung, NiederdruckNBR | 3 | |
| 120 | 49291 | DichtungsgehäuseBB | 3 | |
| 121 | 14762 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 126 | 43588 | Adapter, weiblichBB | 3 | |
| 127 | 111437 | V-PackungSTG | 6 | |
| 128 | 43590 | Adapter, männlichBB | 3 | |
| 139 | 20326 | Stopfen, Einlass [3/4" NPT(F)]BBCP | 1 | |
| 162 | 43248 | Stützring, VentilsitzPTFE | 6 | |
| 163 | 43249 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 43722 | VentilsitzS | 6 | |
| 166 | 43721 | VentilS | 6 | |
| 167 | 43751 | Feder, VentilS | 6 | |
| 168 | 44564 | Federhalter, VentilPVDF | 6 | |
| 172 | 17617 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 174 | 43850 | VentilstopfenBB | 6 | |
| 185 | 45975 | PumpenkopfNAB | 1 | |
| 192 | 126231 | Federring (M10)STCP | 4 | |
| 194 | 126522 | Sechskantmutter (M10x1.5)STCP | 4 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 30716 | Passfeder (8 x 7 x 43) | 1 | |
| – | 33006 | Werkzeug, Dichtungsgehäuse (1/2") (nicht gezeigt) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 126609 | Winkelschienensatz (STZP R) | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
31884
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10643586Dichtung, Niederdruck3×
- 12114762O-Ring, Dichtungsgehäuse3×
- 127111437V-Packung6×
Ventilsätze
Ventilsatz
30820
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16343249O-Ring, Ventilsitz3×
- 16443722Ventilsitz3×
- 16643721Ventil3×
- 16743751Feder, Ventil3×
- 16844564Federhalter, Ventil3×
- 17217617O-Ring, Ventilstopfen3×
