Hochdruck-Plungerpumpe · Baureihe 15 PFR 661D
Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Pumpenkopf aus Duplex-Edelstahl, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 38 l/min |
|---|---|
| Betriebsdruck | 210 bar |
| Drehzahl | 1.429 min⁻¹ |
| Sauganschluss | 3/4" NPT |
| Druckanschluss | 1/2" NPT |
| Wellendurchmesser | 30 mm |
| Material | Duplex-Edelstahl |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

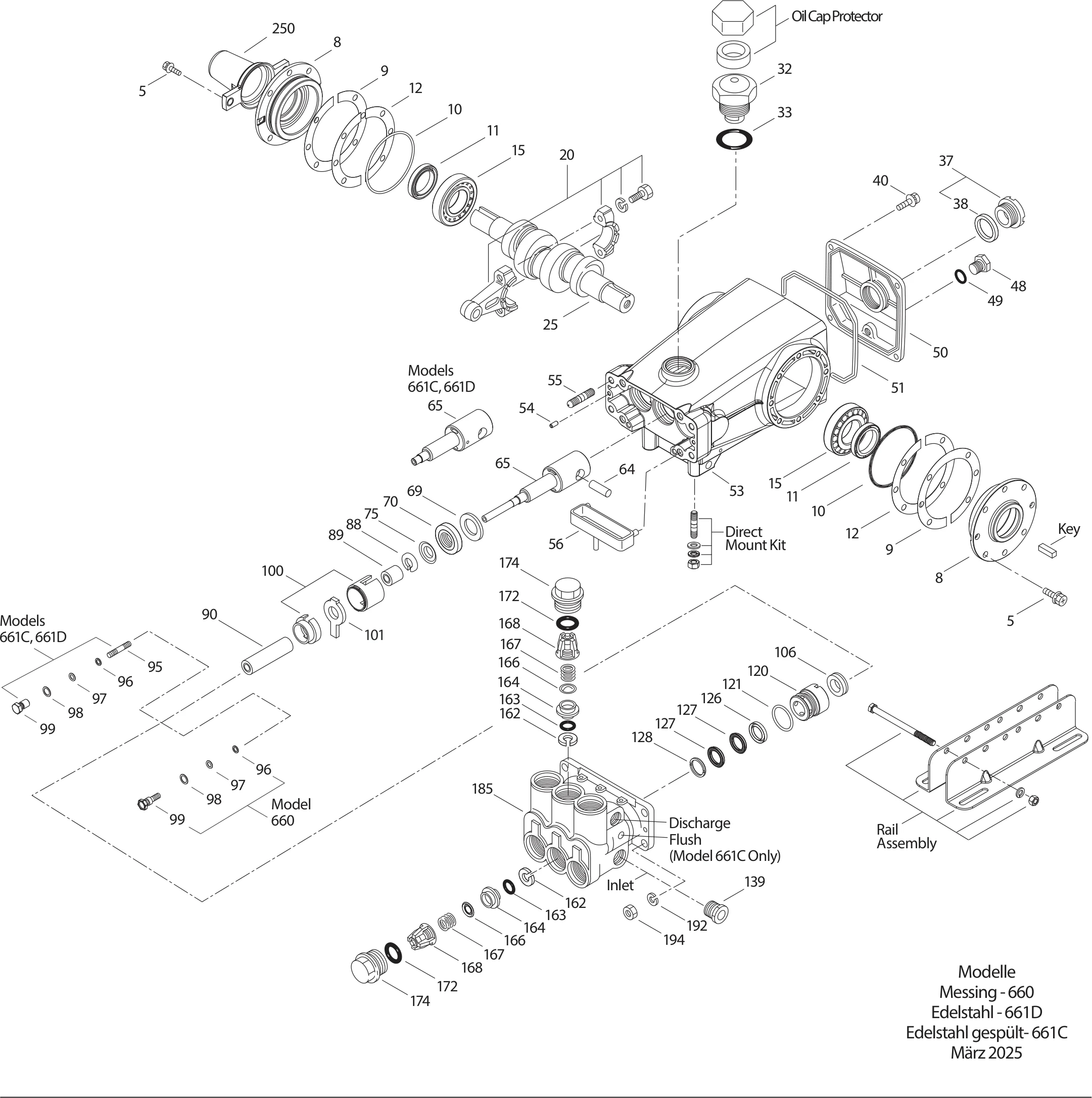

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 49651 | Schraube, Sechsk. Sems (M8x20) [04/19]S | 8 | |
| 5 | 126540 | Schraube, Sechsk. Sems (M8x20) [04/19]STCP | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 0-2 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 0-2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 48600 | Pleuel, komplett [11/00]TNM | 3 | |
| 25 | 43494 | Kurbelwelle - beidseitig (M30)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92542 | Schraube, Sechsk. Sems (M6x20)S | 4 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134836 | Kurbelgehäuse m/Spannstiften (Enthält: 54, 55)ALE | 1 | |
| 53 | 134848 | Kurbelgehäuse (Enthält: 54, 55) [04/19]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 55 | 44005 | Stiftschraube (M10x45)S | 4 | |
| 55 | 126545 | Stiftschraube (M10x45)STCP | 4 | |
| 56 | 44664 | ÖlauffangschalePOP | 1 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48228 | Plungerstange, langSHS | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43506 | StauscheibeS | 3 | |
| 88 | 45675 | Scheibe, geschlitztS | 3 | |
| 89 | 43505 | Distanzstück, PlungerBB | 3 | |
| 89 | 45880 | Distanzstück, PlungerSS | 3 | |
| 90 | 43300 | Plunger, Keramik (M20x77)CC | 3 | |
| 95 | 89651 | Stehbolzen (M6x70)SS | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 44041 | Scheibe, Plungerhalter (M12.5)SS | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 44031 | Plungerhalter (M6)SS | 3 | |
| 100 | 855001 | Dichtungshalter 2-Tlg [07/05]POP | 3 | |
| 101 | 43508 | Ölfilz | 3 | |
| 106 | 44071 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 120 | 49284 | DichtungsgehäuseSSNP | 3 | |
| 120 | 49291 | DichtungsgehäuseBB | 3 | |
| 121 | 14762 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 126 | 43515 | Adapter, weiblichBB | 3 | |
| 126 | 49152 | Adapter, weiblichPTFE | 3 | |
| 127 | 44607 | V-PackungSTG | 6 | |
| 128 | 43517 | Adapter, männlichBB | 3 | |
| 128 | 44165 | Adapter, männlichSS | 3 | |
| 139 | 20326 | Stopfen, Einlass [3/4" NPT(F)]BBCP | 1 | |
| 139 | 44382 | Stopfen, Einlass [3/4" NPT(M)]SS | 1 | |
| 162 | 43248 | Stützring, VentilsitzPTFE | 6 | |
| 163 | 43249 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 43722 | VentilsitzS | 6 | |
| 164 | 44037 | VentilsitzSS | 6 | |
| 166 | 43721 | VentilS | 6 | |
| 166 | 48793 | VentilSS | 6 | |
| 167 | 43751 | Feder, VentilS | 6 | |
| 167 | 44039 | Feder, VentilSS | 6 | |
| 168 | 44564 | Federhalter, VentilPVDF | 6 | |
| 172 | 17617 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 174 | 43850 | VentilstopfenBB | 6 | |
| 174 | 49293 | VentilstopfenSS | 6 | |
| 185 | 45975 | PumpenkopfNAB | 1 | |
| 185 | 48780 | PumpenkopfSSD | 1 | |
| 192 | 15847 | Federring (M10)S | 4 | |
| 192 | 126231 | Federring (M10)STCP | 4 | |
| 194 | 81258 | Sechskantmutter (M10)S | 4 | |
| 194 | 126522 | Sechskantmutter (M10x1.5)STCP | 4 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 30716 | Passfeder (8 x 7 x 43) | 1 | |
| – | 30820 | Ventilsatz - Standard NBR (Modell 660) | 2 | |
| – | 33006 | Werkzeug, Dichtungsgehäuse (1/2") (nicht gezeigt) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 48892 | Plungerstange, kurzSSHB | 3 | |
| – | 49338 | Pumpenkopf, Spülanschluss (1/8" NPT[F]) (Modell 661C)SS | 1 | |
| – | 104360 | Plungerhalter (siehe Tech Bulletin 074)S | 3 | |
| – | 126609 | Winkelschienensatz (STZP R) | 1 | |
| – | 814561 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 816780 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 818420 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 855047 | Wellenschutzkappe m/2 Schrauben TN 125753 (siehe Tech Bulletin 128)NY | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
30798
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 440711 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 14762 O-Ring, Dichtungsgehäuse 3×
- 127 44607 V-Packung 6×
-
Dichtungssatz
31033
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 14160 O-Ring, Plungerhalter 3×
- 106 443812 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 11737 O-Ring, Dichtungsgehäuse 3×
- 127 44386 V-Packung 6×
-
Dichtungssatz
33919
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 46204 O-Ring, Plungerhalter 3×
- 106 7019743 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 46205 O-Ring, Dichtungsgehäuse 3×
- 127 44607 V-Packung 6×
-
Dichtungssatz
76195
FFKM (0.0770)Perfluorelastomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 701715 O-Ring, Plungerhalter 3×
- 106 7031791 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 701851 O-Ring, Dichtungsgehäuse 3×
- 127 44607 V-Packung 6×
-
Dichtungssatz
76056
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 760711 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 14762 O-Ring, Dichtungsgehäuse 3×
- 127 44607 V-Packung 6×
Ventilsätze
-
Ventilsatz
34387
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 43249 O-Ring, Ventilsitz 3×
- 164 44037 Ventilsitz 3×
- 164 43722 Ventilsitz (Modell 660) 3×
- 166 48793 Ventil 3×
- 166 43721 Ventil (Modell 660) 3×
- 167 44039 Feder, Ventil 3×
- 167 43751 Feder, Ventil (Modell 660) 3×
- 168 44564 Federhalter, Ventil 3×
- 172 17617 O-Ring, Ventilstopfen 3×
-
Ventilsatz
30987
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 44383 O-Ring, Ventilsitz 3×
- 164 44037 Ventilsitz 3×
- 164 43722 Ventilsitz (Modell 660) 3×
- 166 48793 Ventil 3×
- 166 43721 Ventil (Modell 660) 3×
- 167 44039 Feder, Ventil 3×
- 167 43751 Feder, Ventil (Modell 660) 3×
- 168 44564 Federhalter, Ventil 3×
- 172 11691 O-Ring, Ventilstopfen 3×
-
Ventilsatz
31258
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 46206 O-Ring, Ventilsitz 3×
- 164 44037 Ventilsitz 3×
- 164 43722 Ventilsitz (Modell 660) 3×
- 166 48793 Ventil 3×
- 166 43721 Ventil (Modell 660) 3×
- 167 44039 Feder, Ventil 3×
- 167 43751 Feder, Ventil (Modell 660) 3×
- 168 44564 Federhalter, Ventil 3×
- 172 46207 O-Ring, Ventilstopfen 3×
-
Ventilsatz
76385
IPFE (0.0770)I-Perfluorelastomer
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 701852 O-Ring, Ventilsitz 3×
- 164 44037 Ventilsitz 3×
- 166 48793 Ventil 3×
- 167 44039 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 701853 O-Ring, Ventilstopfen 3×
