Hochdruck-Plungerpumpe · Baureihe 15 PFR
1760
Dies ist eine mittelgroße Hochdruck-Triplex Verdrängerpumpe mit Plunger. Sie verfügt über einen hochbelastbaren Pumpenkopf aus geschmiedetem Messing, eine wartungsfreundliche, gesteckte Ventilbaugruppe aus 304SS, konzentrische, massive Keramikplungern und Standard-NBR [Buna-N]-Dichtungen und O-Ringe. Diese Plungerpumpe mit 275 bar eignet sich für Hochdruck-Strahlanlagen, Kanalreinigungs- und Strahlanlagen sowie Waschanlagen für schwere Industriemaschinen.
Technische Daten
| Fördermenge | 32,3 l/min |
|---|---|
| Betriebsdruck | 275 bar |
| Drehzahl | 1.470 min⁻¹ |
| Sauganschluss | 3/4" |
| Druckanschluss | 1/2" |
| Wellendurchmesser | 30 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
4 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

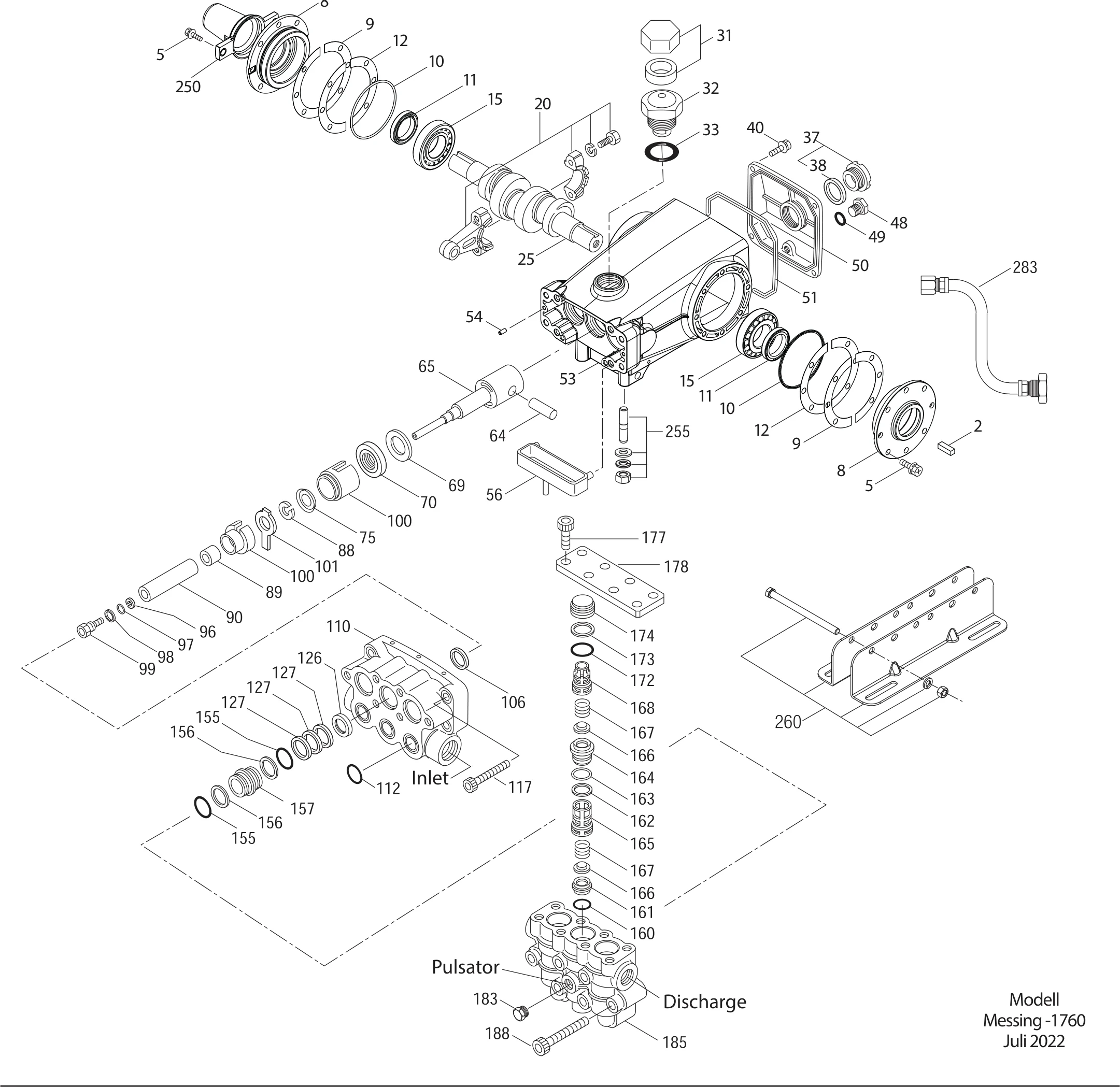

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 2 | 30716 | Passfeder (8 x 7 x 43)STL | 1 | |
| 5 | 126540 | Schraube, Sechsk. Sems (M8x20) [04/19]STCP | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 0-2 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 0-2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 126805 | Pleuel, komplettBZ | 3 | |
| 25 | 670009 | Kurbelwelle, beidseitig (M25)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134889 | Kurbelgehäuse mit Spannstiften (siehe Tech Bulletin 118, 128)ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 44664 | ÖlauffangschalePOP | 1 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 49223 | PlungerstangeSBZ | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43506 | StauscheibeS | 3 | |
| 88 | 45675 | Scheibe, geschlitztS | 3 | |
| 89 | 43505 | Distanzstück, PlungerBB | 3 | |
| 90 | 43300 | Plunger, Keramik (M20x77)CC | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 45891 | Scheibe, Plungerhalter (M12.5)CU | 3 | |
| 99 | 104360 | Plungerhalter (siehe Tech Bulletin 074)S | 3 | |
| 100 | 855001 | Dichtungshalter 2-Tlg [07/05]POP | 3 | |
| 101 | 43508 | Ölfilz | 3 | |
| 106 | 44071 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 110 | 49229 | SaugstutzenFBB | 1 | |
| 112 | 14179 | O-Ring, Verschluss - 70DNBR | 3 | |
| 117 | 126515 | Schraube, Zyl. (M10x55)STCP | 4 | |
| 126 | 49231 | Adapter, weiblichBB | 3 | |
| 127 | 44607 | V-PackungSTG | 9 | |
| 155 | 14176 | O-Ring, Ventilstopfen - 70DNBR | 6 | |
| 156 | 49232 | Stützring, VentilstopfenPTFE | 6 | |
| 157 | 49230 | Distanzstück, V-PackungBB | 3 | |
| 160 | 49238 | O-Ring, Ventilsitz, Einlass - 90DNBR | 3 | |
| 161 | 49237 | Ventilsitz, EinlassS | 3 | |
| 162 | 49235 | Stützring, VentilsitzPTFE | 3 | |
| 163 | 49236 | O-Ring, Ventilsitz, Auslass - 70DNBR | 3 | |
| 164 | 49234 | Ventilsitz, AuslassS | 3 | |
| 165 | 49198 | Federhalter, Ventil, EinlassPVDF | 3 | |
| 166 | 48793 | VentilSS | 6 | |
| 167 | 43751 | Feder, VentilS | 6 | |
| 168 | 49199 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 172 | 14176 | O-Ring, Ventilstopfen - 70DNBR | 3 | |
| 173 | 49232 | Stützring, VentilstopfenPTFE | 3 | |
| 174 | 49239 | VentilstopfenBB | 3 | |
| 177 | 126783 | Schraube, Zyl. (M12x25)STCP | 8 | |
| 178 | 49227 | Deckel, VentilBB | 1 | |
| 183 | 49462 | Stopfen, Pulsatoranschluss [1/8" NPT(M)]BB | 1 | |
| 185 | 49197 | DruckstutzenFBB | 1 | |
| 188 | 126519 | Schraube, Zyl. (M12x70)STCP | 6 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| 255 | 30264 | Montagesatz, direktSTZP | 1 | |
| 260 | 126609 | Winkelschienensatz (STZP R)STZP | 1 | |
| 283 | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| 299 | 818385 | Pumpenkopf, komplett m/NBR Dichtungen und O-RingenFBB | 1 | |
| – | 14160 | O-Ring, Plungerhalter - 80DFPM | 3 | |
| – | 15855 | O-Ring, Saugstutzen - 70DFPM | 3 | |
| – | 44381 | Dichtung, Niederdruck m/S-FederFPM | 3 | |
| – | 76071 | Dichtung, Niederdruck m/SS-FederST2 | 3 | |
| – | 76560 | Pulsatorsatz | 1 | |
| – | 77319 | O-Ring, Ventilstopfen - 70DFPM | 6 | |
| – | 77319 | O-Ring, Ventilstopfen - 70DFPM | 3 | |
| – | 129593 | O-Ring, Ventilsitz, Einlass - 70DFPM | 3 | |
| – | 129594 | O-Ring, Ventilsitz, Auslass - 70DFPM | 3 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
31862
(STD)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter - 80D3×
- 10644071Dichtung, Niederdruck m/SS-Feder3×
- 11214179O-Ring, Saugstutzen - 70D3×
- 12744607V-Packung9×
- 15514176O-Ring, Distanzstück - 70D6×
- 15649232Stützring, Distanzstück6×
Dichtungssatz
76162
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97–O-Ring, Plungerhalter - 80D3×
- 106–Dichtung, Niederdruck m/SS-Feder3×
- 112–O-Ring, Saugstutzen - 70D3×
- 12744607V-Packung9×
- 155–O-Ring, Distanzstück - 70D6×
- 15649232Stützring, Distanzstück6×
Ventilsätze
Ventilsatz
31872
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 16049238O-Ring, Ventilsitz, Einlass - 90D3×
- 16149237Ventilsitz, Einlass3×
- 16249235Stützring, Ventilsitz3×
- 16349236O-Ring, Ventilsitz, Auslass - 70D3×
- 16449234Ventilsitz, Auslass3×
- 16549198Federhalter, Ventil, Einlass3×
- 16648793Ventil6×
- 16743751Feder, Ventil6×
- 16849199Federhalter, Ventil, Auslass3×
- 17214176O-Ring, Ventilstopfen - 70D3×
- 17349232Stützring, Ventilstopfen3×
Ventilsatz
76872
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 160129593O-Ring, Ventilsitz, Einlass - 70D3×
- 16149237Ventilsitz, Einlass3×
- 16249235Stützring, Ventilsitz3×
- 163129594O-Ring, Ventilsitz, Auslass - 70D3×
- 16449234Ventilsitz, Auslass3×
- 16549198Federhalter, Ventil, Einlass3×
- 16648793Ventil6×
- 16743751Feder, Ventil6×
- 16849199Federhalter, Ventil, Auslass3×
- 17277319O-Ring, Ventilstopfen - 70D3×
- 17349232Stützring, Ventilstopfen3×
