Hochdruck-Plungerpumpe · Baureihe 15 PFR 1570
Dies ist eine mittelgroße Hochdruck-Triplex-Verdrängerpumpe (drei Plunger). Sie verfügt über einen hochbelastbaren Einlass-/Auslassverteiler aus Edelstahl 304, Ventile aus Edelstahl 304 mit Ventilsitzen aus S630, Außengewindeadapter aus Messing, konzentrische Vollkeramikplungern, Standard-NBR-Dichtungen (Buna-N) und O-Ringe sowie V-Packungen aus Spezialmischungen. Diese Plungerpumpe mit 414 bar eignet sich für Hochdruckstrahlen, Kanalreinigung sowie für industrielle Waschsysteme für schwere Geräte.
Technische Daten
| Fördermenge | 22,7 l/min |
|---|---|
| Betriebsdruck | 414 bar |
| Drehzahl | 1.350 min⁻¹ |
| Sauganschluss | 1/2" NPT |
| Druckanschluss | 3/8" NPT |
| Wellendurchmesser | 30 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
4 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

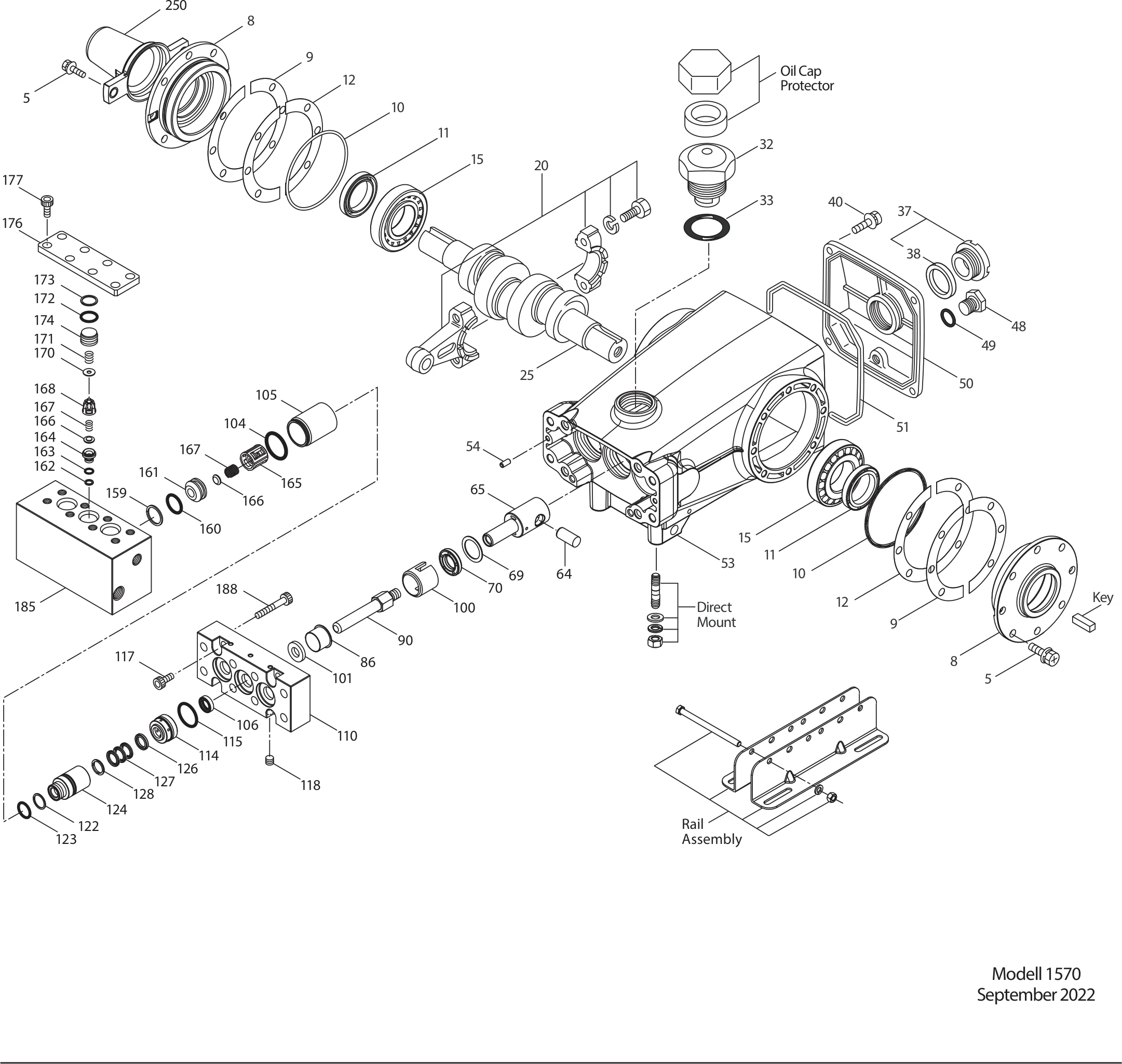

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 126540 | Schraube, Sechsk. Sems (M8x20) [04/19]STCP | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | 3 | |
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | 2 | |
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 126805 | Pleuel, komplettBZ | 3 | |
| 25 | 43494 | Kurbelwelle - beidseitig (M30)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 126541 | Schraube, Sechsk. Sems (M6x20)STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134927 | Kurbelgehäuse m/SpannstiftenALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 131772 | PlungerstangeSBZ | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 86 | 131777 | BuchseD | 3 | |
| 90 | 132150 | Plunger, Keramik (M16x83), m EdlstahlhalterCC | 3 | |
| 100 | 125649 | DichtungshalterD | 3 | |
| 101 | 131740 | Ölfilz | 3 | |
| 104 | 126148 | O-Ring, Zylinder - 70DNBR | 3 | |
| 105 | 131783 | Zylinder, außenS | 3 | |
| 106 | 48222 | Dichtung, Niederdruck m/S-FederNBR | 3 | |
| 110 | 131778 | Block, GehäuseAL | 1 | |
| 114 | 132153 | DichtungsgehäuseS | 3 | |
| 115 | 13986 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 117 | 131779 | Schraube, Zyl. (M10x40)S | 4 | |
| 118 | 165769 | Stopfen [1/8" BSP(M)]S | 3 | |
| 122 | 49850 | Stützring, VentilstopfenPTFB | 3 | |
| 123 | 49382 | O-Ring, Ventilstopfen - 90DNBR | 3 | |
| 124 | 132154 | ZylinderS630 | 3 | |
| 126 | 131744 | Adapter, weiblichPE | 3 | |
| 127 | 43319 | V-Packung (Modell 550)SNG | 9 | |
| 128 | 43318 | Adapter, männlichBB | 3 | |
| 159 | 131788 | Stützring, Ventilsitz, EinlassPTFB | 3 | |
| 160 | 142807 | O-Ring, Ventilsitz, Einlass - 90DNBR | 3 | |
| 161 | 131787 | Ventilsitz, EinlassS630 | 3 | |
| 162 | 129638 | Stützring, Ventilsitz, AuslassPTFE | 3 | |
| 163 | 49104 | O-Ring, Ventilsitz, Auslass - 90DNBR | 3 | |
| 164 | 131790 | Ventilsitz, AuslassS630 | 3 | |
| 165 | 132679 | Federhalter, Ventil, EinlassPVDF | 3 | |
| 166 | 46562 | VentilS | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 44565 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 170 | 131757 | ScheibeS | 3 | |
| 171 | 44832 | Feder, VentilstopfenS | 3 | |
| 172 | 49382 | O-Ring, Ventilstopfen - 90DNBR | 3 | |
| 173 | 49850 | Stützring, VentilstopfenPTFB | 3 | |
| 174 | 131791 | VentilstopfenS | 3 | |
| 176 | 131792 | Deckel, VentilAL | 1 | |
| 177 | 122599 | Schraube, Zyl. (M12x25)S | 8 | |
| 185 | 132156 | Saug-/DruckstutzenS | 1 | |
| 188 | 131793 | Schraube, Zyl. (M12x90)S | 8 | |
| 250 | 855046 | Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30716 | Passfeder (8 x 7 x 43) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 76089 | Dichtung, Niederdruck m/SS-FederST2 | 3 | |
| – | 126609 | Winkelschienensatz (STZP R) | 1 | |
| – | 700019 | Adapter, männlich (Variante - medienberührt komplett Edelstahl)SS | 3 | |
| – | 818577 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
76389
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 101 131740 Ölfilz 3×
- 104 126148 O-Ring, Zylinder 3×
- 106 48222 Dichtung, Niederdruck m/S-Feder 3×
- 115 13986 O-Ring, Dichtungsgehäuse 3×
- 122 49850 Stützring, Zylinder 3×
- 123 49382 O-Ring, Zylinder 3×
- 126 131744 Adapter, weiblich 3×
- 127 43319 V-Packung 9×
-
Dichtungssatz
76670
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 101 131740 Ölfilz 3×
- 104 76663 O-Ring, Zylinder 3×
- 106 670019 Dichtung, Niederdruck m/S-Feder 3×
- 115 76664 O-Ring, Dichtungsgehäuse 3×
- 122 49850 Stützring, Zylinder 3×
- 123 49897 O-Ring, Zylinder 3×
- 126 131744 Adapter, weiblich 3×
- 127 46287 V-Packung 9×
Ventilsätze
-
Ventilsatz
76390
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 12 Positionen · ein Satz je Pumpe
Stückliste
- 159 131788 Stützring, Ventilsitz, Einlass 3×
- 160 142807 O-Ring, Ventilsitz, Einlass 3×
- 161 131787 Ventilsitz, Einlass 3×
- 162 129638 Stützring, Ventilsitz, Auslass 3×
- 163 49104 O-Ring, Ventilsitz, Auslass 3×
- 164 131790 Ventilsitz, Auslass 3×
- 165 132679 Federhalter, Ventil, Einlass 3×
- 166 46562 Ventil 6×
- 167 43750 Feder, Ventil 6×
- 168 44565 Federhalter, Ventil, Auslass 3×
- 172 49382 O-Ring, Ventilstopfen 3×
- 173 49850 Stützring, Ventilstopfen 3×
-
Ventilsatz
76679
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 12 Positionen · ein Satz je Pumpe
Stückliste
- 159 131788 Stützring, Ventilsitz, Einlass 3×
- 160 547743 O-Ring, Ventilsitz, Einlass 3×
- 161 131787 Ventilsitz, Einlass 3×
- 162 129638 Stützring, Ventilsitz, Auslass 3×
- 163 76665 O-Ring, Ventilsitz, Auslass 3×
- 164 131790 Ventilsitz, Auslass 3×
- 165 132679 Federhalter, Ventil, Einlass 3×
- 166 46562 Ventil 6×
- 167 43750 Feder, Ventil 6×
- 168 44565 Federhalter, Ventil, Auslass 3×
- 172 49897 O-Ring, Ventilstopfen 3×
- 173 49850 Stützring, Ventilstopfen 3×
