Hochdruck-Plungerpumpe · Baureihe 15 PFR 650

Diese Triplex-Pumpe (drei Plungerstangen) besteht aus einem Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und standardmäßigen NBR-Dichtungen (Buna-N) und O-Ringen.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	27 l/min
Betriebsdruck	210 bar
Drehzahl	1.000 min⁻¹
Sauganschluss	3/4" NPT
Druckanschluss	1/2" NPT
Wellendurchmesser	30 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

5 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

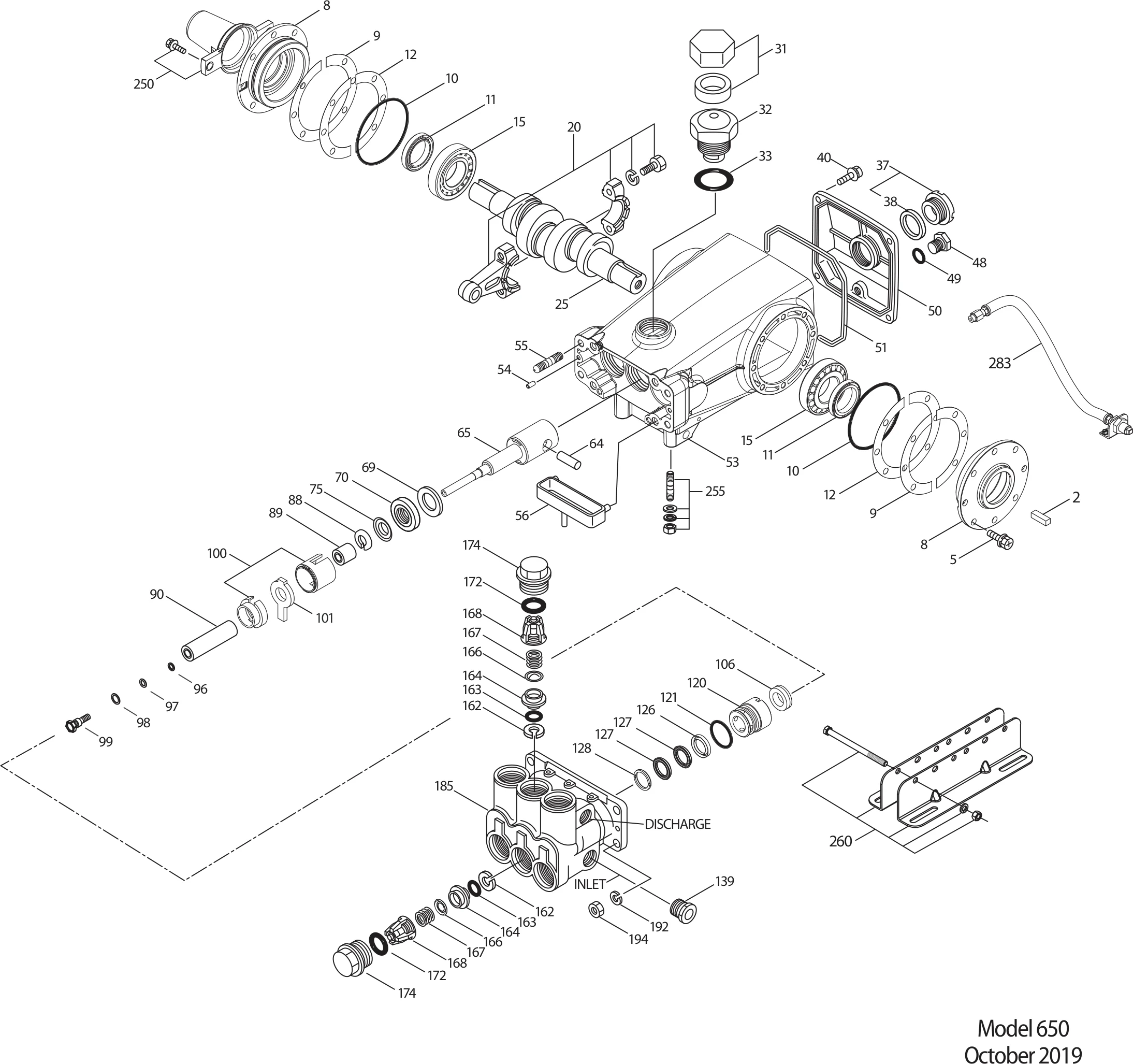

Explosionszeichnung 650 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
2	30067	Passfeder (M8x7.5x25)STL	1
5	126540	Schraube, Sechsk. Sems (M8x20) [04/19]STCP	8
8	134805	Lagergehäuse (siehe Tech Bulletin 118, 128)ALE	2
9	855043	Distanzscheibe, geteilt 2-Tlg 0 - 2FBR	2
10	11340	O-Ring, Lagergehäuse - 70DNBR	2
11	43495	Radialwellendichtring - 70DNBR	2
12	855044	Distanzscheibe, geteilt 2-Tlg 0 - 2S	2
15	39060	Lager, KugelSTL	2
20	48600	Pleuel, komplett [11/00]TNM	3
25	43494	Kurbelwelle - beidseitig (M30)FCM	1
31	828710	Schutzkappe, Öl m/DichtungPE	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	126541	Schraube, Sechsk. Sems (M6x20)STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	133576	Deckel, Rückseite [04/19]ALE	1
51	44834	O-Ring, Gehäusedeckel - 70DNBR	1
53	134836	Kurbelgehäuse m/Spannstiften (Enthält: 54, 55)ALE	1
54	27488	SpannstiftS	2
55	126545	Stiftschraube (M10x45)STCP	4
56	44664	ÖlauffangschalePOP	1
64	43507	Bolzen, KreuzkopfCM	3
65	43501	PlungerstangeSZZ	3
69	126592	Scheibe, DichtringSTCP	3
70	43500	Dichtring, Plungerstange - 80DNBR	3
75	43506	StauscheibeS	3
88	45675	Scheibe, geschlitztS	3
89	43505	Distanzstück, PlungerBB	3
90	43300	Plunger, Keramik (M20x77)CC	3
96	43235	Stützring, PlungerhalterPTFE	3
97	17399	O-Ring, Plungerhalter - 80DNBR	3
98	45891	Scheibe, Plungerhalter (M12.5)CU	3
99	104360	Plungerhalter (siehe Tech Bulletin 074)S	3
100	855001	Dichtungshalter 2-Tlg [07/05]POP	3
101	43508	Ölfilz	3
106	44071	Dichtung, Niederdruck m/SS-FederNBR	3
120	49291	DichtungsgehäuseBB	3
121	14762	O-Ring, Dichtungsgehäuse - 70DNBR	3
126	43515	Adapter, weiblichBB	3
127	44607	V-PackungSTG	6
128	43517	Adapter, männlichBB	3
139	20326	Stopfen, Einlass [3/4" NPT(F)]BBCP	1
162	43248	Stützring, VentilsitzPTFE	6
163	43249	O-Ring, Ventilsitz - 80DNBR	6
164	43722	VentilsitzS	6
166	43721	VentilS	6
167	43751	Feder, VentilS	6
168	44564	Federhalter, VentilPVDF	6
172	17617	O-Ring, Ventilstopfen - 90DNBR	6
174	43850	VentilstopfenBB	6
185	45975	PumpenkopfNAB	1
192	126231	Federring (M10)STCP	4
194	126522	Sechskantmutter (M10x1.5)STCP	4
250	855046	Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY	1
255	30264	Montagesatz, direktSTZP	1
260	30613	Assembly, Rail (5.72" - See Dimensional Drawing)STZP	1
269	30206	Pulley, 10", 2 Groove AB "H" Hub (Not Shown)F	1
274	30059	Hub, "H" 30mm (M8 Keyway) (Not Shown)STL	1
283	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
299	814561	Pumpenkopf, komplett m/NBR Dichtungen und O-RingenBB	1
350	30696	Werkzeug, VentilsitzSTZP	1
351	33006	Werkzeug, Dichtungsgehäuse (1/2") (nicht gezeigt)STZP	1
–	11691	O-Ring, Ventilstopfen - 90DFPM	6
–	11737	O-Ring, Seal Case - 75DFPM	3
–	14160	O-Ring, Plungerhalter - 80DFPM	3
–	44381	Dichtung, Niederdruck m/S-FederFPM	3
–	44383	O-Ring, Ventilsitz - 70DFPM	6
–	44386	V-PackingFPM	6
–	46204	O-Ring, Plunger Retainer - 70DEPDM	3
–	46205	O-Ring, Seal CaseEPDM	3
–	46206	O-Ring, Ventilsitz - 70DEPDM	6
–	46207	O-Ring, Ventilstopfen - 70DEPDM	6
–	76513	Assembly, Rail (5.52" See Dimensional Drawing)STZP	1
–	701974	Seal, LPS w/NIH-SpgSFTB	3
–	990550	Assembly, Rail for Diesel/Gas (5.72" - See Dimensional Drawing)STZP	1
–	6132	Öl, Triebwerk, Flasche 1l	2

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

30798

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 17399 O-Ring, Plungerhalter 3×
- 106 440711 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 14762 O-Ring, Dichtungsgehäuse 3×
- 127 44607 V-Packung 6×
Dichtungssatz

31033

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97 14160 O-Ring, Plungerhalter 3×
- 106 443812 Dichtung, ND (siehe Bem. 1, 2, 3) 3×
- 121 11737 O-Ring, Dichtungsgehäuse 3×
- 127 44386 V-Packung 6×

Ventilsätze

Ventilsatz

30820

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 43249 O-Ring, Ventilsitz 3×
- 164 43722 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 17617 O-Ring, Ventilstopfen 3×
Ventilsatz

31263

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 44383 O-Ring, Ventilsitz 3×
- 164 43722 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 11691 O-Ring, Ventilstopfen 3×
Ventilsatz

31259

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 46206 O-Ring, Ventilsitz 3×
- 164 43722 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 46207 O-Ring, Ventilstopfen 3×
