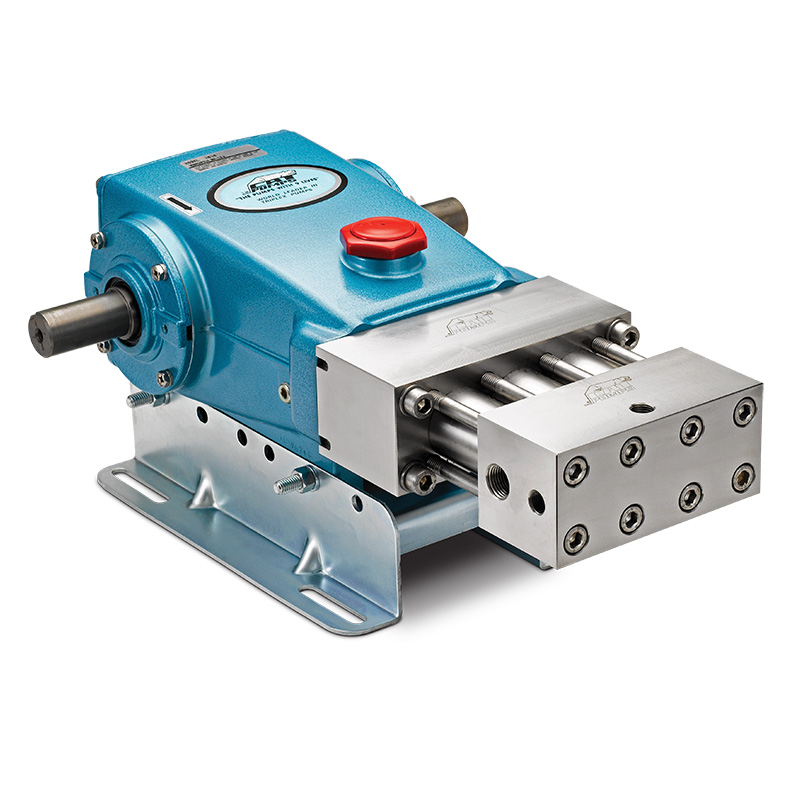

Hochdruck-Plungerpumpe
1810

High Pressure Plunger Pump
1810


Beschreibung

Dies ist eine Triplex (drei Plunger) Hochdruckpumpe, die aus wärmebehandelten Edelstahlblockverteilern (SFSS), Einlassventilfedern aus Edelstahl 304, SFSS-Auslassventilbaugruppen mit Keramikkugeln, Keramikplungern, Acetal-Dichtungen, UHMV-V-Packungen und NBR-O-Ringen besteht. Diese Pumpe ist für das Hydrostrahlen, die hydrostatische Prüfung und die Injektion ausgelegt.

Technische Spezifikationen

  • Fördermenge
    11,4 l/min
  • Betriebsdruck
    690 bar
  • Drehzahl
    1500 min-1
  • Sauganschluss
    1/2"
  • Druckanschluss
    3/8"
  • Material
    Edelstahl

Datenblatt

Reparaturanleitungen

Betriebsanleitung

CAD

Description

This triplex (three plunger rods) positive displacement, reciprocating plunger pump is constructed of SFSS heat-treated stainless steel block-style manifolds, SFSS discharge valve assemblies with a ceramic ball, solid ceramic plungers, UHMV V-packings and NBR (Buna-N) O-rings.

Technical Specifications

  • Flow
    11,4 l/min
  • Max. pressure
    690 bar
  • RPM
    1500 min-1
  • Inlet Port Size
    1/2"
  • Discharge Port Size
    3/8"
  • Material
    Stainless Steel

Data Sheets

Service Manual

Operating Instructions

CAD Drawings
