Pulsationsdämpfer

Ein Pulsationsdämpfer ist ein Akkumulator mit einer festgelegten Vorladung, der Systemstöße absorbiert und gleichzeitig Pulsationen, Rohrvibrationen, Wasserschläge und Druckschwankungen minimiert. Durch die Minimierung der Pulsation in den Systemkomponenten wie Reglern, Magnetventilen, Sensoren usw. wird der Verschleiß der Pumpen verringert und ihre Lebensdauer verlängert. Pulsationsdämpfer werden direkt am Druckstutzen angebracht oder unmittelbar nach der Pumpe installiert.

CAT PUMPS bietet ein breites Sortiment an Pulsationsdämpfern, die den Anforderungen jeder Anwendung gerecht werden. Von vollständig abgedichtet bis hin zu wiederaufbaubar. Der Vorspannraum wird mit Stickstoff vorgeladen.

Spezifikationen

Modell	Betriebsdruck PB max. [bar]	Betriebs- temperatur max. [°C]	Volumen [L]	Material Membrane/ Druckbehälter	Aschluss	Gewicht [kg]
Modell: 709608	Betriebsdruck PB max. [bar]: 200	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,075	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 3/8” G IG	Gewicht [kg]: 0,7
Modell: 703401	Betriebsdruck PB max. [bar]: 210	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / St	Aschluss: 1/2” NPT AG	Gewicht [kg]: 1
Modell: 703400	Betriebsdruck PB max. [bar]: 210	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / St	Aschluss: 3/8” NPT AG	Gewicht [kg]: 1
Modell: 703403	Betriebsdruck PB max. [bar]: 200	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 1/2” NPT AG	Gewicht [kg]: 1
Modell: 703404	Betriebsdruck PB max. [bar]: 200	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 3/8” NPT AG	Gewicht [kg]: 1
Modell: 703402	Betriebsdruck PB max. [bar]: 200	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 3/4” NPT AG	Gewicht [kg]: 1
Modell: 703407	Betriebsdruck PB max. [bar]: 180	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 3/8” NPT AG	Gewicht [kg]: 1
Modell: 703406	Betriebsdruck PB max. [bar]: 180	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 1/2” NPT AG	Gewicht [kg]: 1
Modell: 703408	Betriebsdruck PB max. [bar]: 180	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,16	Material Membrane/ Druckbehälter: FPM / SS	Aschluss: 1/2” NPT AG	Gewicht [kg]: 1
Modell: 050400	Betriebsdruck PB max. [bar]: 400	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,45	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 3/8” G IG	Gewicht [kg]: 2,8
Modell: 703418	Betriebsdruck PB max. [bar]: 160	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,32	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 1/2” NPT AG	Gewicht [kg]: 1,5
Modell: 704740	Betriebsdruck PB max. [bar]: 160	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,32	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 3/4 ” NPT AG	Gewicht [kg]: 1,5
Modell: 703414	Betriebsdruck PB max. [bar]: 200	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,72	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 1” NPT AG	Gewicht [kg]: 3
Modell: 703415	Betriebsdruck PB max. [bar]: 140	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,72	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 1” NPT AG	Gewicht [kg]: 3
Modell: 703416	Betriebsdruck PB max. [bar]: 140	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 0,72	Material Membrane/ Druckbehälter: FPM / SS	Aschluss: 1” NPT AG	Gewicht [kg]: 3
Modell: 703411	Betriebsdruck PB max. [bar]: 100	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 2	Material Membrane/ Druckbehälter: NBR / S	Aschluss: 1 1/4” NPT AG	Gewicht [kg]: 5,5
Modell: 703412	Betriebsdruck PB max. [bar]: 100	Betriebs- temperatur max. [°C]: 80	Volumen [L]: 2	Material Membrane/ Druckbehälter: NBR / SS	Aschluss: 1 1/4” NPT AG	Gewicht [kg]: 5,5

Aufbau

Der Pulsationsdämpfer besteht aus einem geschweißten Druckbehälter, an dem Flüssigkeitsseitig ein Stutzen angeschweißt wird. Die Trennung des Gases und der Flüssigkeit erfolgt durch eine vorher eingebrachte Membran. Im Membranboden ist ein Membranknopf eingesetzt, um eine Zerstörung der Membran bei vollkommener Entleerung zu verhindern. Der Membranspeicher ist über eine Gasfüllschraube nachfüllbar. Der Flüssigkeitsanschluß kann in verschiedenen Ausführungen geliefert werden. Ein Auswechseln der Membran ist nicht möglich!

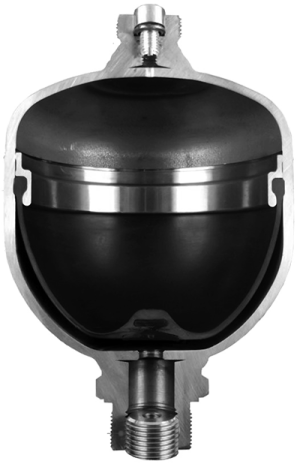

Pulsationsdämpfer

Aufbau

Gasfüllschraube

Druckbehälter

Membrane

Membranknopf

Flüssigkeitsanschluss
