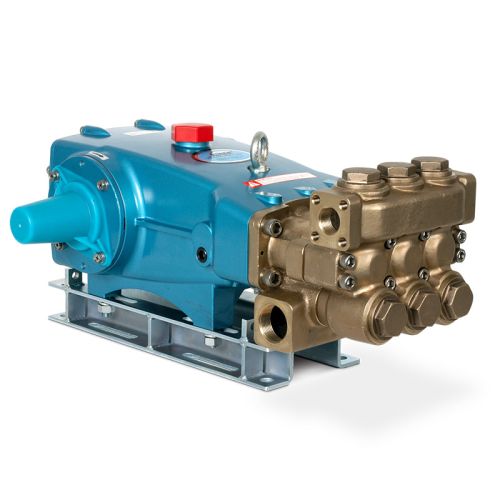

Hochdruck-Plungerpumpe · Baureihe 35 PFR 3537HS
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Nickel-Aluminium-Bronze, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Hochfeste Pleuel- und Plungerstangen erlauben bei dieser Pumpe der HS-Serie eine hohe Fördermenge und einen hohen Betriebsdruck im Aussetzbetrieb. Aussetzbetrieb heißt: Die Pumpe läuft höchstens die Hälfte jeder Stunde bei maximaler Fördermenge und maximalem Druck.
Die 3537HS gibt es auch als alternative Spezifikation aus dem Herstellerkatalog, mit denselben Kennwerten. Zur alternativen Spezifikation
Technische Daten
| Fördermenge | 151 l/min |
|---|---|
| Betriebsdruck | 138 bar |
| Drehzahl | 888 min⁻¹ |
| Sauganschluss | 1 1/2" NPT(F) |
| Druckanschluss | 1" NPT(F) |
| Wellendurchmesser | 35 mm |
| Material | Nickel-Aluminium-Bronze |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
3537HS: Antrieb, Baureihe und Zubehör
- Antrieb
- Für ihren Nennpunkt – 151 l/min bei 138 bar – braucht die 3537HS nach der Faustformel Druck × Fördermenge / 480 rund 43,4 kW Antriebsleistung; der nächste Normmotor darüber hat 45 kW. Pumpen dieser Baugröße werden über Riementrieb oder Getriebe angetrieben. Mehr dazu unter Auslegung und Antrieb.
- Baureihe
- Die Baureihe 35 PFR umfasst 24 Modelle mit 33–190 l/min und 69–414 bar. Mehr Fördermenge bietet die 3547HS (190 l/min bei 103 bar), mehr Druck die 3570 (114 l/min bei 170 bar).
- Werkstoff
- Die 3537HS gehört zur Werkstoffgruppe Nickel-Aluminium-Bronze. Mit denselben Kennwerten (Fördermenge, Druck, Drehzahl) gibt es die Pumpe auch in anderen Werkstoffen: 3531DHS (Edelstahl) und 3535HS (Messing).
- Zubehör
- Zu 151 l/min und 138 bar passen aus unserem Katalog 4 Druckregelventile, 3 Umlaufventile und 6 Druckentlastungsventile. Die Listen sind auf diesen Betriebspunkt gefiltert.
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0 Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 96049 | Schraube, Sechsk. Sems (M10x25) [06/18]S | 8 | |
| 8 | 134604 | Deckel, Lager [06/18]ALE | 2 | |
| 9 | 815279 | Distanzscheibe, geteilt 2-Tlg [06/18]FBR | 2 | |
| 10 | 12398 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 13296 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855049 | Distanzscheibe, geteilt 2-TlgS | 0-2 | |
| 15 | 29326 | Lager, RolleSTL | 2 | |
| 20 | 126725 | Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ | 3 | |
| 21 | 126749 | Sicherungsblech (M10)STCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 23 | 122045 | Schraube, Sechsk. (M10x55)STZP | 6 | |
| 25 | 29325 | Kurbelwelle - beidseitig (M48)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 45936 | Deckel, Rückseite (siehe Tech Bulltin 118)ALE | 1 | |
| 51 | 16612 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134784 | Kurbelgehäuse (Enthält:34, 54) [06/18]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 27790 | ÖlauffangschalePOP | 1 | |
| 59 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| 64 | 43864 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 49166 | Plungerstange (Modell 3521DHS)SSHB | 3 | |
| 69 | 126587 | Scheibe, DichtringSTCP | 3 | |
| 70 | 100488 | Dichtring, PlungerstangeNBRS | 3 | |
| 75 | 43865 | StauscheibeS | 3 | |
| 88 | 45676 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 43921 | Plunger (M40x145)CC | 3 | |
| 95 | 89778 | Stehbolzen, Plungeralter (M10x135)SS | 3 | |
| 96 | 20189 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 11345 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44085 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44084 | Plungerhalter (M10)SS | 3 | |
| 100 | 814279 | Dichtungshalter, 2-TlgPVDF | 3 | |
| 101 | 44112 | Ölfilz | 3 | |
| 106 | 44113 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 107 | 44115 | Distanzring, ND-DichtungNAB | 3 | |
| 107 | 45381 | Distanzring, ND-DichtungSS | 3 | |
| 110 | 45124 | SaugstutzenNAB | 1 | |
| 110 | 45365 | Saugstutzen (3501, 3511)SS | 1 | |
| 110 | 49464 | Saugstutzen - (Modelle 3570, 3570S)BBCP | 1 | |
| 112 | 11379 | O-Ring, Saugstutzen - 70DNBR | 3 | |
| 117 | 44585 | Schraube, Zyl. (M14x40)S | 4 | |
| 126 | 46494 | Adapter, weiblichBB | 3 | |
| 126 | 48391 | Adapter, weiblichD | 3 | |
| 127 | 44609 | V-PackungSTG | 6 | |
| 128 | 43928 | Adapter, männlichBB | 3 | |
| 128 | 45368 | Adapter, männlichSS | 3 | |
| 141 | 49519 | Feder, DichtungspaketSS | 3 | |
| 155 | 48860 | O-Ring, Distanzstück, V-Packung - 90DNBR | 6 | |
| 156 | 48362 | Stützring, V-Packung ZylinderD | 6 | |
| 157 | 49478 | Distanzstück, V-PackungBB | 3 | |
| 157 | 49520 | Distanzstück, V-PackungSS | 3 | |
| 157 | 49521 | Distanzstück, V-PackungNAB | 3 | |
| 162 | 48363 | Stützring, VentilsitzD | 6 | |
| 163 | 26142 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 44612 | VentilsitzSS | 6 | |
| 164 | 44727 | VentilsitzS | 6 | |
| 166 | 43932 | VentilS | 6 | |
| 166 | 44108 | VentilSS | 6 | |
| 167 | 44109 | Feder, VentilSS | 6 | |
| 168 | 44728 | Federhalter, VentilPVDF | 6 | |
| 170 | 44729 | Scheibe, FederhalterSS | 6 | |
| 171 | 44644 | Feder (70kg), VentilstopfenSS | 6 | |
| 172 | 89827 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 173 | 48364 | Stützring, VentilstopfenD | 6 | |
| 174 | 44643 | Ventilstopfen (siehe Tech Bulletin 074)NAB | 6 | |
| 174 | 46444 | Ventilstopfen (siehe Tech Bulletin 074)FBB | 6 | |
| 174 | 49300 | VentilstopfenSSD | 6 | |
| 185 | 49299 | DruckstutzenSSD | 1 | |
| 185 | 49465 | DruckstutzenBBCP | 1 | |
| 185 | 76335 | DruckstutzenNAB | 1 | |
| 188 | 89981 | Schraube, Zyl. (M12x70)S | 8 | |
| 250 | 855042 | Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30278 | Öler (0.03 l) nicht gezeigt | 3 | |
| – | 30742 | Passfeder, M10 x 8 x 70 | 1 | |
| – | 34018 | Montagesatz, direkt (STZP R) | 1 | |
| – | 34235 | Ventilsatz (3535HS, 3535CHS) - Standard NBR | 2 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 45367 | Adapter Adapter, weiblichSS | 3 | |
| – | 80540 | Schraube, Sechsk. (M12x100) (Einstellschraube) | 1 | |
| – | 125397 | Saugstutzen, Spülanschluss (1/4" Anschluss) (3501C, 3511C)SS | 1 | |
| – | 126611 | Winkelschienensatz (STZP R) | 1 | |
| – | 814522 | Pumpenkopf, komplett - 3537HS | 1 | |
| – | 818372 | Pumpenkopf, komplett - 3531DHS | 1 | |
| – | 818427 | Pumpenkopf, komplett - 3535HS | 1 | |
| – | 819000 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfrageliste in einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
-
Dichtungssatz
31040
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 11345 O-Ring, Plungerhalter 3×
- 106 44113 Dichtung, Niederdruck 3×
- 112 11379 O-Ring, Saugstutzen 3×
- 127 44609 V-Packung 6×
- 155 48860 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
-
Dichtungssatz
33055
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 11375 O-Ring, Plungerhalter 3×
- 106 44740 Dichtung, Niederdruck 3×
- 112 14183 O-Ring, Saugstutzen 3×
- 127 44741 V-Packung 6×
- 155 20137 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
-
Dichtungssatz
33262
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 701490 O-Ring, Plungerhalter 3×
- 106 46955 Dichtung, Niederdruck 3×
- 112 701491 O-Ring, Saugstutzen 3×
- 127 44609 V-Packung 6×
- 155 701492 O-Ring, Distanzstück, V-Packung 6×
- 156 48362 Stützring, O-Ring, Distanzstück, V-Packung 6×
-
Dichtungssatz
76948
IPFE (0.0770)I-Perfluorelastomer
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 97 702961 O-Ring, Plungerhalter 3×
- 106 76398 Dichtung, Niederdruck 3×
- 112 702705 O-Ring, Saugstutzen 3×
- 127 76780 V-Packung 6×
- 155 703159 O-Ring, Distanzstück, V-Packung 6×
- 156 202164 Stützring, O-Ring, Distanzstück, V-Packung 6×
- 156 20464 Backup Ring, V-Packing Spacer 6×
Ventilsätze
-
Ventilsatz
34017
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 26142 O-Ring, Ventilsitz 3×
- 164 44727 Ventilsitz (3520, 3520C) 3×
- 164 44612 Ventilsitz 3×
- 166 43932 Ventil (3520, 3520C) 3×
- 166 44108 Ventil 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 89827 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
-
Ventilsatz
31955
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 14330 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 11747 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
-
Ventilsatz
31952
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 163 701493 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 701494 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
-
Ventilsatz
76617
IPFE (0.0770)I-Perfluorelastomer
enthält 12 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 48363 Stützring, Ventilsitz 3×
- 162 44614 Stützring, Ventilsitz 3×
- 163 702808 O-Ring, Ventilsitz 3×
- 164 44612 Ventilsitz (3520, 3520C) 3×
- 166 44108 Ventil (3520, 3520C) 3×
- 167 44109 Feder, Ventil 3×
- 168 44728 Federhalter, Ventil 3×
- 170 44729 Scheibe, Federhalter 3×
- 172 703169 O-Ring, Ventilstopfen 3×
- 172 701369 O-Ring, Ventilstopfen 3×
- 173 48364 Stützring, Ventilstopfen 3×
- 173 20388 Stützring, Ventilstopfen 3×
