Hochdruck-Plungerpumpe · Baureihe 35 PFR

3535HS

Diese Triplex-Verdrängerpumpe (drei Plungerstangen) ist mit verchromten Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Hochfeste Pleuelstangen und Plungerstangen ermöglichen einen hohen Durchfluss und Betriebsdruck für den intermittierenden Einsatz dieser Pumpen der HS"-Serie. Unter intermittierendem Betrieb versteht man den Betrieb der Pumpe bei maximalem Förderstrom und Druck für nicht mehr als 50 % der Zeit in einer Stunde.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 151 l/min
Betriebsdruck 138 bar
Drehzahl 888 min⁻¹
Sauganschluss 1 1/2"
Druckanschluss 1"
Wellendurchmesser 35 mm
Material Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

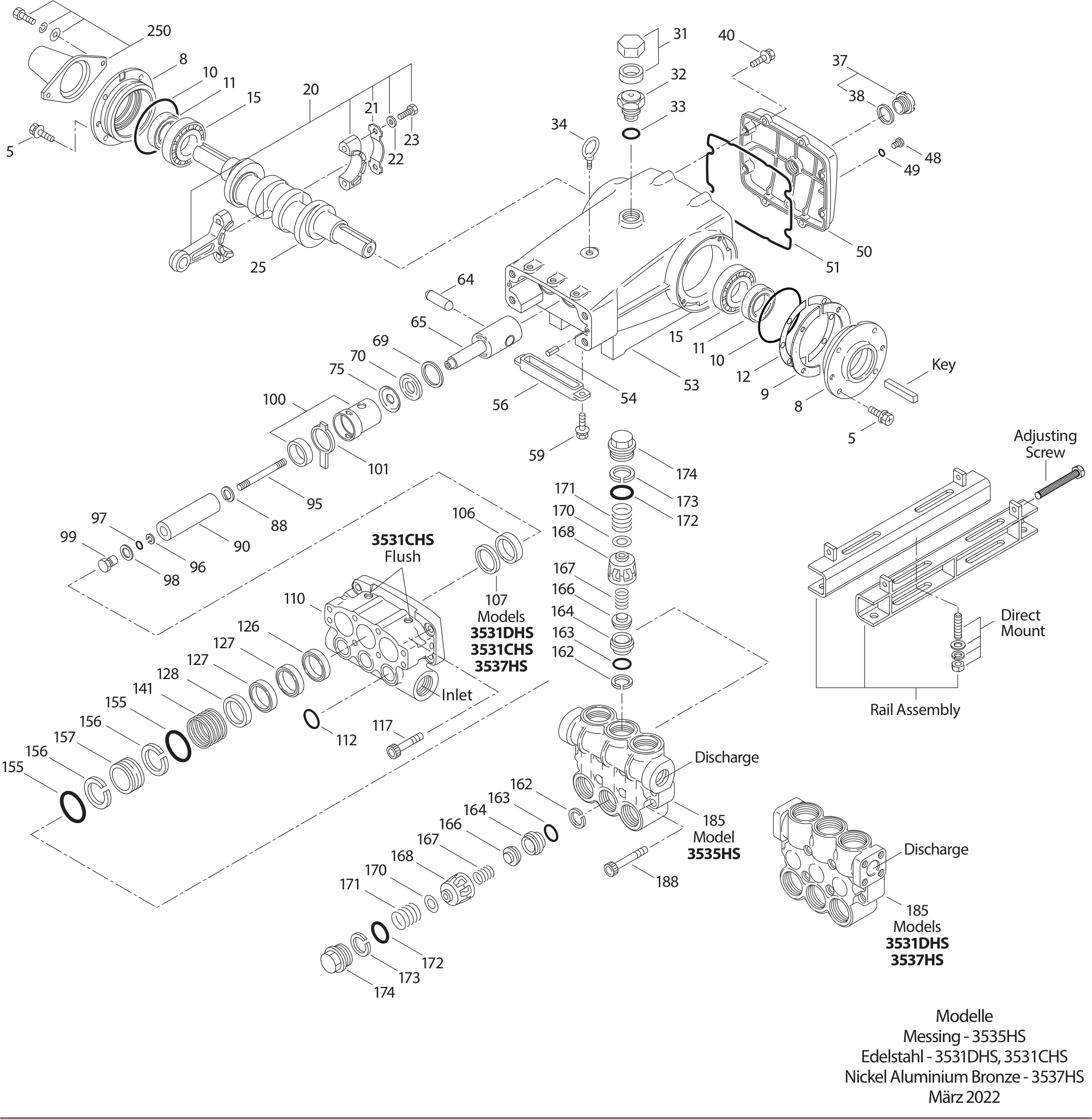

Explosionszeichnung

Explosionszeichnung 3535HS

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
596049Schraube, Sechsk. Sems (M10x25) [06/18]S8
8134604Deckel, Lager [06/18]ALE2
9815279Distanzscheibe, geteilt 2-Tlg [06/18]FBR2
1012398O-Ring, Lagergehäuse - 70DNBR2
1113296Radialwellendichtring - 70DNBR2
12855049Distanzscheibe, geteilt 2-TlgS0-2
1529326Lager, RolleSTL2
20126725Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ3
21126749Sicherungsblech (M10)STCP3
22126593Scheibe (M10.5x1.5)STCP6
23122045Schraube, Sechsk. (M10x55)STZP6
2529325Kurbelwelle - beidseitig (M48)FCM1
31828710Schutzkappe, Öl m/DichtungPE1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
34126743Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP1
3792241Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC1
3844428Flachdichtung, Ölschauglas - 80DNBR1
40125753Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S8
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5045936Deckel, Rückseite (siehe Tech Bulltin 118)ALE1
5116612O-Ring, Gehäusedeckel - 70DNBR1
53134784Kurbelgehäuse (Enthält:34, 54) [06/18]ALE1
5427488SpannstiftS2
5627790ÖlauffangschalePOP1
5992538Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S2
6443864Bolzen, KreuzkopfCM3
6549166Plungerstange (Modell 3521DHS)SSHB3
69126587Scheibe, DichtringSTCP3
70100488Dichtring, PlungerstangeNBRS3
7543865StauscheibeS3
8845676Scheibe, geschlitzt (M16)S3
9043921Plunger (M40x145)CC3
9589778Stehbolzen, Plungeralter (M10x135)SS3
9620189Stützring, PlungerhalterPTFE3
9711345O-Ring, Plungerhalter - 70DNBR3
9844085Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS3
9944084Plungerhalter (M10)SS3
100814279Dichtungshalter, 2-TlgPVDF3
10144112Ölfilz3
10644113Dichtung, Niederdruck m/SS-FederNBR3
10744115Distanzring, ND-DichtungNAB3
10745381Distanzring, ND-DichtungSS3
11045124SaugstutzenNAB1
11045365Saugstutzen (3501, 3511)SS1
11049464Saugstutzen - (Modelle 3570, 3570S)BBCP1
11211379O-Ring, Saugstutzen - 70DNBR3
11744585Schraube, Zyl. (M14x40)S4
12646494Adapter, weiblichBB3
12648391Adapter, weiblichD3
12744609V-PackungSTG6
12843928Adapter, männlichBB3
12845368Adapter, männlichSS3
14149519Feder, DichtungspaketSS3
15548860O-Ring, Distanzstück, V-Packung - 90DNBR6
15648362Stützring, V-Packung ZylinderD6
15749478Distanzstück, V-PackungBB3
15749520Distanzstück, V-PackungSS3
15749521Distanzstück, V-PackungNAB3
16248363Stützring, VentilsitzD6
16326142O-Ring, Ventilsitz - 80DNBR6
16444612VentilsitzSS6
16444727VentilsitzS6
16643932VentilS6
16644108VentilSS6
16744109Feder, VentilSS6
16844728Federhalter, VentilPVDF6
17044729Scheibe, FederhalterSS6
17144644Feder (70kg), VentilstopfenSS6
17289827O-Ring, Ventilstopfen - 90DNBR6
17348364Stützring, VentilstopfenD6
17444643Ventilstopfen (siehe Tech Bulletin 074)NAB6
17446444Ventilstopfen (siehe Tech Bulletin 074)FBB6
17449300VentilstopfenSSD6
18549299DruckstutzenSSD1
18549465DruckstutzenBBCP1
18576335DruckstutzenNAB1
18889981Schraube, Zyl. (M12x70)S8
250855042Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY1
–6124Dichtung, Flüssig (0,1 l)1
–6139Schmiermittel, Antiseize1
–30278Öler (0.03 l) nicht gezeigt3
–30742Passfeder, M10 x 8 x 701
–34017Ventilsatz - Standard NBR2
–34018Montagesatz, direkt (STZP R)1
–34314Satz, Ölablass-Schlauch1
–45367Adapter Adapter, weiblichSS3
–80540Schraube, Sechsk. (M12x100) (Einstellschraube)1
–125397Saugstutzen, Spülanschluss (1/4" Anschluss) (3501C, 3511C)SS1
–126611Winkelschienensatz (STZP R)1
–814522Pumpenkopf, komplett - 3537HS1
–818372Pumpenkopf, komplett - 3531DHS1
–818427Pumpenkopf, komplett - 3535HS1
–819000Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)1
–6133Öl, Triebwerk, Kanne 4l1
