Hochdruck-Plungerpumpe · Baureihe 35 PFR

3545HS

Diese Triplex-Verdrängerpumpe (drei Plungerstangen) ist mit verchromten Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Hochfeste Pleuelstangen und Plungerstangen ermöglichen einen hohen Durchfluss und Betriebsdruck für den intermittierenden Einsatz dieser Pumpen der HS"-Serie. Unter intermittierendem Betrieb versteht man den Betrieb der Pumpe bei maximalem Förderstrom und Druck für nicht mehr als 50 % der Zeit in einer Stunde.
Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 190 l/min
Betriebsdruck 103 bar
Drehzahl 850 min⁻¹
Sauganschluss 1 1/2"
Druckanschluss 1"
Wellendurchmesser 35 mm
Material Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

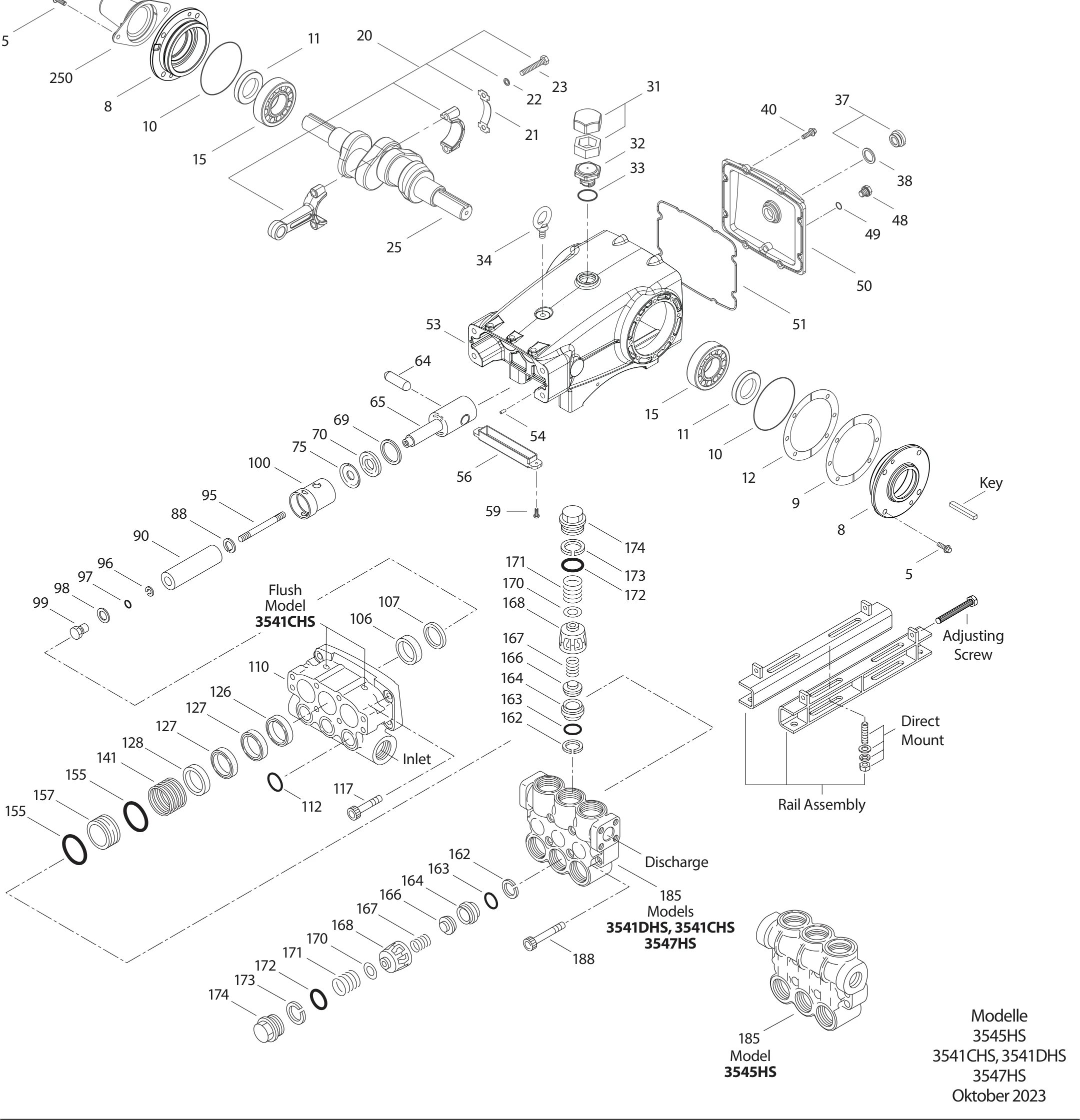

Explosionszeichnung

Explosionszeichnung 3545HS

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
596049Schraube, Sechsk. Sems (M10x25) [06/18]S8
8134604Deckel, Lager [06/18]ALE2
9815279Distanzscheibe, geteilt 2-Tlg [06/18]FBR4
1012398O-Ring, Lagergehäuse - 70DNBR2
1113296Radialwellendichtring - 70DNBR2
12855049Distanzscheibe, geteilt 2-TlgS0-2
1529326Lager, RolleSTL2
20126725Pleuel, komplett (Enthält:21, 22, 23) (Modell 3521DHS)BZ3
21126749Sicherungsblech (M10)STCP6
22126593Scheibe (M10.5x1.5)STCP6
23122045Schraube, Sechsk. (M10x55)STZP6
2529325Kurbelwelle - beidseitig (M48)FCM1
31828710Schutzkappe, Öl m/DichtungPE1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
34126743Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP1
3792241Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC1
3844428Flachdichtung, Ölschauglas - 80DNBR1
40125753Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S8
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5045936Deckel, Rückseite (siehe Tech Bulltin 118)AL1
5116612O-Ring, Gehäusedeckel - 70DNBR1
53134784Kurbelgehäuse (Enthält:34, 54) [06/18]ALE1
5427488SpannstiftS2
5627790ÖlauffangschalePOP1
5992538Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S2
6443864Bolzen, KreuzkopfCM3
6549166Plungerstange (Modell 3521DHS)SSHB3
69126587Scheibe, DichtringSTCP3
70100488Dichtring, PlungerstangeNBRS3
7543865StauscheibeS3
8845676Scheibe, geschlitzt (M16)S3
9046806Plunger (M45x145)CC3
9589778Stehbolzen, Plungeralter (M10x135)SS3
9620189Stützring, PlungerhalterPTFE3
9711345O-Ring, Plungerhalter - 70DNBR3
9844085Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS3
9944084Plungerhalter (M10)SS3
10044119DichtungshalterPPG3
10646809Dichtung, Niederdruck m/FederNBR3
10648384Dichtung, Niederdruck m/FederNBR3
10746811Distanzring, ND-DichtungBB3
10748380Distanzring, ND-DichtungD3
11048375SaugstutzenSS1
11049482SaugstutzenBBCP1
11049994SaugstutzenNAB1
11218688O-Ring, Saugstutzen - 70DNBR3
11744585Schraube, Zyl. (M14x40)S4
12646812Adapter, weiblichBB3
12648383Adapter, weiblichD3
12746813V-PackungSTG S6
12846814Adapter, männlichBB3
12848386Adapter, männlichSS3
12849319Adapter, männlichNAB3
14149483Feder, DichtungspaketSS3
15517784O-Ring, Distanzstück, V-Packung - 80DNBR3
15749484Distanzstück, V-PackungBB3
15749506Distanzstück, V-PackungSS3
15749507Distanzstück, V-PackungNAB3
15917784O-Ring, Distanzstück, V-Packung - 80DNBR3
16326143O-Ring, Ventilsitz - 80DNBR6
16446822VentilsitzS6
16448393VentilsitzSS6
16643932VentilS6
16644108VentilSS6
16744109Feder, VentilSS6
16844728Federhalter, VentilPVDF6
17044729Scheibe, FederhalterSS6
17144644Feder (70kg), VentilstopfenSS6
17289827O-Ring, Ventilstopfen - 90DNBR6
17348364Stützring, VentilstopfenD6
17444643Ventilstopfen (siehe Tech Bulletin 074)NAB6
17446444Ventilstopfen (siehe Tech Bulletin 074)FBB6
17449300VentilstopfenSSD6
18549302DruckstutzenSSD1
18549309DruckstutzenNAB1
18549486DruckstutzenBBCP1
18889981Schraube, Zyl. (M12x70)S8
250855042Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY1
–6124Dichtung, Flüssig (0,1 l)1
–6139Schmiermittel, Antiseize1
–30696Werkzeug, Ventilsitz1
–30742Passfeder, M10 x 8 x 701
–32273Reparatursatz, Dichtring, Plungerstange (nicht gezeigt)1
–33834Dichtungssatz - Standard (3541DHS, 3541CHS, 3547HS)1
–33835Ventilsatz - Standard (3541DHS, 3541CHS, 3547HS)2
–34018Montagesatz, direkt (STZP R)1
–34314Satz, Ölablass-Schlauch1
–49304Saugstutzen, Spülanschluss (1/4" Anschluss)SS1
–80540Schraube, Sechsk. (M12x100) (Einstellschraube)1
–126611Winkelschienensatz (STZP R)1
–818371Pumpenkopf, komplett - 3541DHS1
–818428Pumpenkopf, komplett - 3545HS1
–818575Pumpenkopf, komplett - 3547HS1
–819000Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)1
–6133Öl, Triebwerk, Kanne 4l1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

  • Dichtungssatz

    33234

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 6 Positionen · ein Satz je Pumpe

    Stückliste
    • 9711345O-Ring, Plungerhalter3×
    • 10646809Dichtung, Niederdruck (3545HS)3×
    • 11218688O-Ring, Saugstutzen3×
    • 12746813V-Packung6×
    • 15517784O-Ring, Distanzstück, V-Packung3×
    • 15917784O-Ring, Distanzstück, V-Packung3×

  • Dichtungssatz

    31261

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 6 Positionen · ein Satz je Pumpe

    Stückliste
    • 9711375O-Ring, Plungerhalter3×
    • 106702013Dichtung, Niederdruck (3545HS)3×
    • 11211739O-Ring, Saugstutzen3×
    • 12746813V-Packung6×
    • 15520138O-Ring, Distanzstück, V-Packung3×
    • 15920138O-Ring, Distanzstück, V-Packung3×

  • Dichtungssatz

    33223

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 6 Positionen · ein Satz je Pumpe

    Stückliste
    • 97701490O-Ring, Plungerhalter3×
    • 10646945Dichtung, Niederdruck (3545HS)3×
    • 112701659O-Ring, Saugstutzen3×
    • 12746813V-Packung6×
    • 155701658O-Ring, Distanzstück, V-Packung3×
    • 159701658O-Ring, Distanzstück, V-Packung3×

  • Dichtungssatz

    76615

    FFKM (0.0770)Perfluorelastomer

    enthält 6 Positionen · ein Satz je Pumpe

    Stückliste
    • 97702961O-Ring, Plungerhalter3×
    • 106703296Dichtung, Niederdruck (3545HS)3×
    • 112704172O-Ring, Saugstutzen3×
    • 12746813V-Packung6×
    • 155703292O-Ring, Distanzstück, V-Packung3×
    • 159703292O-Ring, Distanzstück, V-Packung3×

Ventilsätze

  • Ventilsatz

    33235

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16326143O-Ring, Ventilsitz3×
    • 16446822Ventilsitz (3545HS)3×
    • 16643932Ventil (3545HS)3×
    • 16744109Feder, Ventil3×
    • 16844728Federhalter, Ventil3×
    • 17044729Scheibe, Federhalter3×
    • 17289827O-Ring, Ventilstopfen3×
    • 17348364Stützring, Ventilstopfen3×

  • Ventilsatz

    31262

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16314331O-Ring, Ventilsitz3×
    • 164483933×
    • 16644108Valve3×
    • 16744109Feder, Ventil3×
    • 16844728Federhalter, Ventil3×
    • 17044729Scheibe, Federhalter3×
    • 17211747O-Ring, Ventilstopfen3×
    • 17348364Stützring, Ventilstopfen3×

  • Ventilsatz

    31235

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 9 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 163171660O-Ring, Ventilsitz3×
    • 163701660O-Ring, Valve Seat3×
    • 16446822Seat (3545HS)3×
    • 16643932Valve (3545HS)3×
    • 16744109Feder, Ventil3×
    • 16844728Federhalter, Ventil3×
    • 17044729Scheibe, Federhalter3×
    • 172701494O-Ring, Ventilstopfen3×
    • 17348364Stützring, Ventilstopfen3×

  • Ventilsatz

    76636

    FFKM (0.0770)Perfluorelastomer

    enthält 8 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 163703293O-Ring, Ventilsitz3×
    • 164483933×
    • 16644108Valve3×
    • 16744109Feder, Ventil3×
    • 16844728Federhalter, Ventil3×
    • 17044729Scheibe, Federhalter3×
    • 172703169O-Ring, Ventilstopfen3×
    • 17348364Stützring, Ventilstopfen3×
