Hochdruck-Plungerpumpe
3545HS

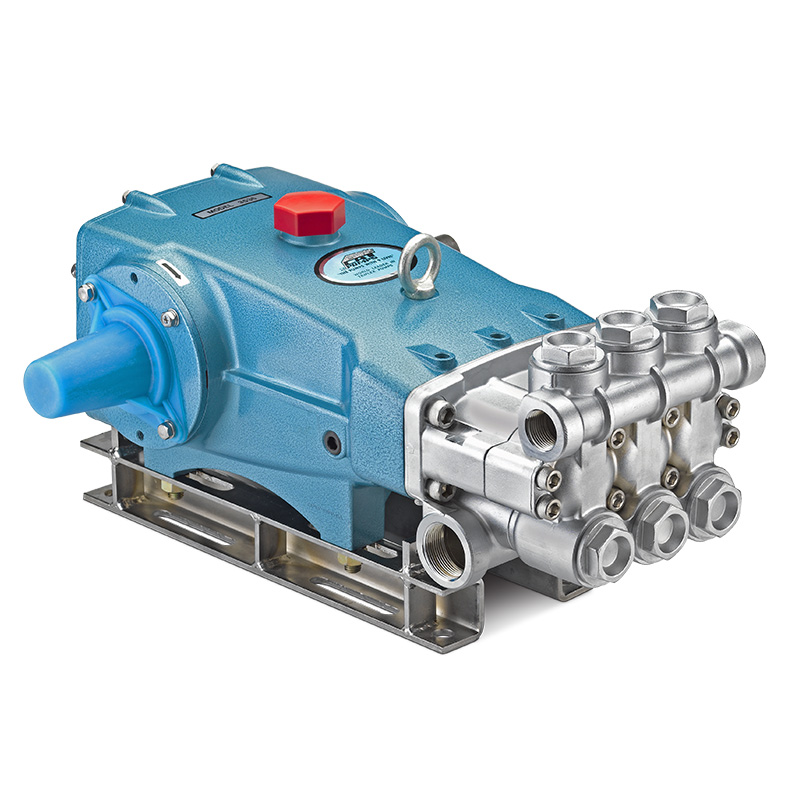

High Pressure Plunger Pump
3545HS


Beschreibung

Diese Triplex-Verdrängerpumpe (drei Plungerstangen) ist mit verchromten Pumpenkopf aus Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Hochfeste Pleuelstangen und Plungerstangen ermöglichen einen hohen Durchfluss und Betriebsdruck für den intermittierenden Einsatz dieser Pumpen der HS"-Serie. Unter intermittierendem Betrieb versteht man den Betrieb der Pumpe bei maximalem Förderstrom und Druck für nicht mehr als 50 % der Zeit in einer Stunde.

Technische Spezifikationen

  • Fördermenge
    190 l/min
  • Betriebsdruck
    103 bar
  • Drehzahl
    850 min-1
  • Sauganschluss
    1 1/2"
  • Druckanschluss
    1"
  • Material
    Messing

Description

This triplex (three plunger rods) positive displacement, reciprocating plunger pump is constructed with chrome-plated brass manifolds, 304 stainless steel valve assemblies, solid ceramic plungers and standard NBR (Buna-N) seals and O-rings.

High-strength connecting rods and plunger rods allow high flow and operating pressure for intermittent use on this "HS" Series pump. Intermittent use is defined as operating the pump at the maximum rated flow and pressure for no more than 50% of the time in any given hour.

Technical Specifications

  • Flow
    190 l/min
  • Max. pressure
    103 bar
  • RPM
    850 min-1
  • Inlet Port Size
    1 1/2"
  • Discharge Port Size
    1"
  • Material
    Brass
