Hochdruck-Plungerpumpe · Baureihe 35 PFR
3545
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus verchromtem Messing, Ventilbaugruppen aus Edelstahl 304, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 170,3 l/min |
|---|---|
| Betriebsdruck | 69 bar |
| Drehzahl | 765 min⁻¹ |
| Sauganschluss | 1 1/2" NPT(F) |
| Druckanschluss | 1" NPT(F) |
| Wellendurchmesser | 35 mm |
| Material | Messing |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

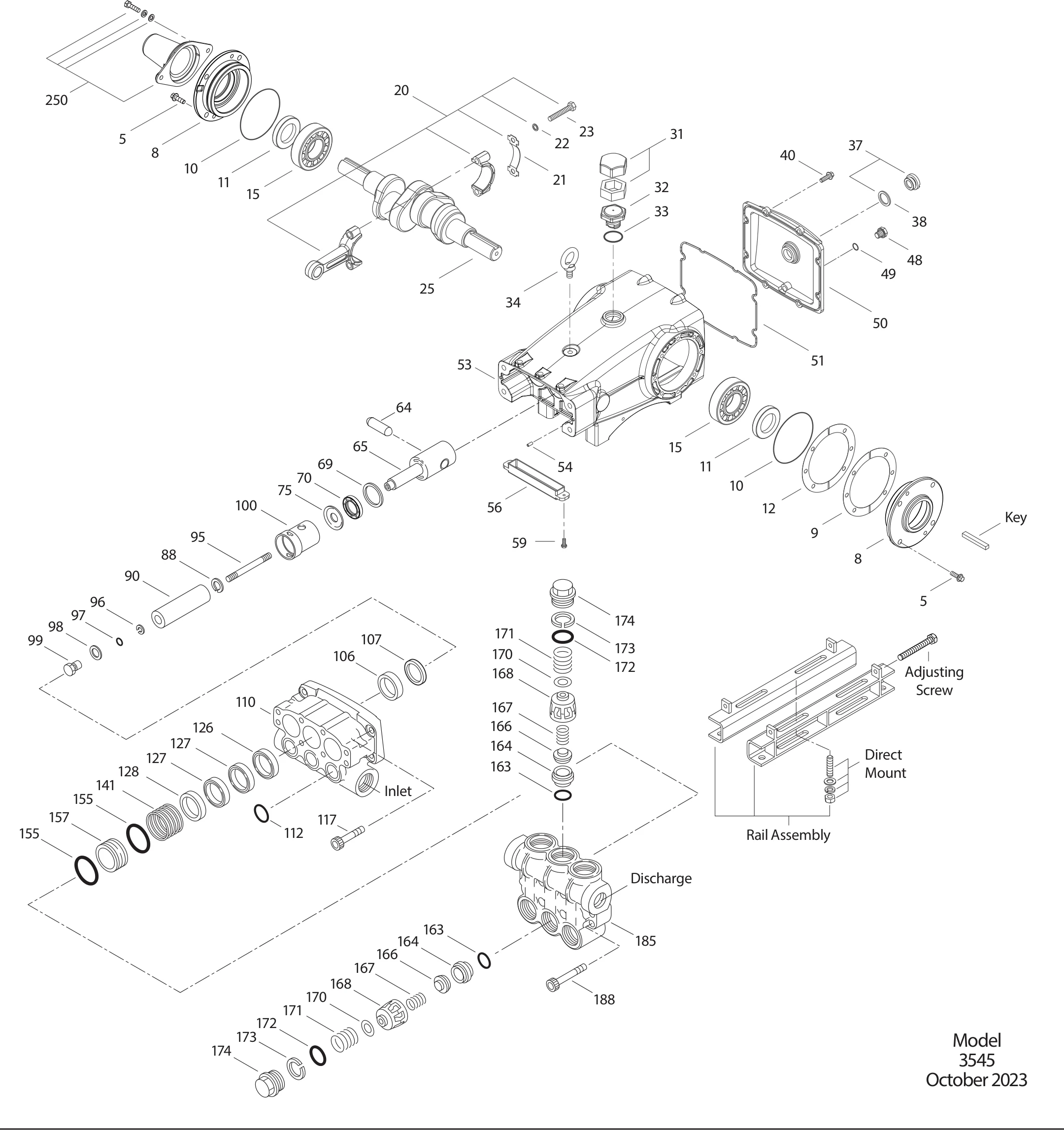

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 96049 | Schraube, Sechsk. Sems (M10x25) [06/18]S | 8 | |
| 8 | 134604 | Deckel, Lager [06/18]ALE | 2 | |
| 9 | 815279 | Distanzscheibe, geteilt 2-Tlg [06/18]FBR | 2 | |
| 10 | 12398 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 13296 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855049 | Distanzscheibe, geteilt 2-TlgS | ||
| 15 | 29326 | Lager, RolleSTL | 2 | |
| 20 | 121467 | Pleuel, komplett (Enthält:21,22,23) [10/00]TNM | 3 | |
| 21 | 126749 | Sicherungsblech (M10)STCP | 6 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 23 | 122045 | Schraube, Sechsk. (M10x55)STZP | 6 | |
| 25 | 29325 | Kurbelwelle - beidseitig (M48)FCM | 1 | |
| 31 | 828710 | Schutzkappe, Öl m/DichtungPE | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 125753 | Schraube, Sechsk., Sems (M8x25) (Modell 2530E)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 45936 | Deckel, Rückseite (siehe Tech Bulltin 118)ALE | 1 | |
| 51 | 16612 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134784 | Kurbelgehäuse (Enthält:34, 54) [06/18]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 56 | 27790 | ÖlauffangschalePOP | 1 | |
| 59 | 92538 | Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S | 2 | |
| 64 | 43864 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 45116 | Plungerstange (Modell 3521C)SSZZ | 3 | |
| 69 | 126587 | Scheibe, DichtringSTCP | 3 | |
| 70 | 100488 | Dichtring, PlungerstangeNBRS | 3 | |
| 75 | 43865 | StauscheibeS | 3 | |
| 88 | 45676 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 46806 | Plunger (M45x145)CC | 3 | |
| 95 | 89778 | Stehbolzen, Plungeralter (M10x135)SS | 3 | |
| 96 | 20189 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 11345 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44085 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44084 | Plungerhalter (M10)SS | 3 | |
| 100 | 44119 | DichtungshalterPPG | 3 | |
| 106 | 46809 | Dichtung, Niederdruck m/FederNBR | 3 | |
| 107 | 46811 | Distanzring, ND-DichtungBB | 3 | |
| 110 | 49482 | SaugstutzenBBCP | 1 | |
| 112 | 18688 | O-Ring, Saugstutzen - 70DNBR | 3 | |
| 117 | 44585 | Schraube, Zyl. (M14x40)S | 4 | |
| 126 | 46812 | Adapter, weiblichBB | 3 | |
| 127 | 46813 | V-PackungSTGS | 6 | |
| 128 | 46814 | Adapter, männlichBB | 3 | |
| 141 | 49483 | Feder, DichtungspaketSS | 3 | |
| 155 | 17784 | O-Ring, Distanzstück, V-Packung - 80DNBR | 6 | |
| 157 | 49484 | Distanzstück, V-PackungBB | 3 | |
| 163 | 26143 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 46822 | VentilsitzS | 6 | |
| 166 | 43932 | VentilS | 6 | |
| 167 | 44109 | Feder, VentilSS | 6 | |
| 168 | 44728 | Federhalter, VentilPVDF | 6 | |
| 170 | 44729 | Scheibe, FederhalterSS | 6 | |
| 171 | 44644 | Feder (70kg), VentilstopfenSS | 6 | |
| 172 | 89827 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 173 | 48364 | Stützring, VentilstopfenD | 6 | |
| 174 | 46444 | Ventilstopfen (siehe Tech Bulletin 074)FBB | 6 | |
| 185 | 49486 | DruckstutzenBBCP | 1 | |
| 188 | 89981 | Schraube, Zyl. (M12x70)S | 8 | |
| 250 | 855042 | Wellenschutzkappe m/2 Schrauben, Scheiben, FederringenNY | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 32273 | Reparatursatz, Dichtring, Plungerstange (nicht gezeigt) | 1 | |
| – | 34018 | Montagesatz, direkt (STZP R) | 1 | |
| – | 34021 | Key (M10 x 8 x 70) 1 | 1 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 80540 | Schraube, Sechsk. (M12x100) (Einstellschraube) | 2 | |
| – | 92674 | Mount, Rail Assembly (STZP R) (Includes: 34018) | 1 | |
| – | 818428 | Pumpenkopf, komplett - 3545HS | 1 | |
| – | 819000 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 990013 | Hub, "B", 35 mm (STL) 1 | 1 | |
| – | 6133 | Öl, Triebwerk, Kanne 4l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
33234
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9711345O-Ring, Plungerhalter3×
- 10646809Dichtung, Niederdruck (3545HS)3×
- 11218688O-Ring, Saugstutzen3×
- 12746813V-Packung6×
- 15517784O-Ring, Distanzstück, V-Packung3×
- 15917784O-Ring, Distanzstück, V-Packung3×
Dichtungssatz
31261
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9711375O-Ring, Plungerhalter3×
- 106702013Dichtung, Niederdruck (3545HS)3×
- 11211739O-Ring, Saugstutzen3×
- 12746813V-Packung6×
- 15520138O-Ring, Distanzstück, V-Packung3×
- 15920138O-Ring, Distanzstück, V-Packung3×
Dichtungssatz
33223
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97701490O-Ring, Plungerhalter3×
- 10646945Dichtung, Niederdruck (3545HS)3×
- 112701659O-Ring, Saugstutzen3×
- 12746813V-Packung6×
- 155701658O-Ring, Distanzstück, V-Packung3×
- 159701658O-Ring, Distanzstück, V-Packung3×
Dichtungssatz
76615
FFKM (0.0770)Perfluorelastomer
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97702961O-Ring, Plungerhalter3×
- 106703296Dichtung, Niederdruck (3545HS)3×
- 112704172O-Ring, Saugstutzen3×
- 12746813V-Packung6×
- 155703292O-Ring, Distanzstück, V-Packung3×
- 159703292O-Ring, Distanzstück, V-Packung3×
Dichtungssatz
76209
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9711345O-Ring, Plungerhalter - 70D3×
- 106702013Seal, Low-Pressure with SS-Spring3×
- 11218688O-Ring, Saugstutzen - 70D3×
- 12746813V-Packung6×
- 15517784O-Ring, Distanzstück, V-Packung - 80D6×
Ventilsätze
Ventilsatz
33235
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16326143O-Ring, Ventilsitz3×
- 16446822Ventilsitz (3545HS)3×
- 16643932Ventil (3545HS)3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 17289827O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
31262
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 16314331O-Ring, Ventilsitz3×
- 164483933×
- 16644108Valve3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 17211747O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
31235
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 163171660O-Ring, Ventilsitz3×
- 163701660O-Ring, Valve Seat3×
- 16446822Seat (3545HS)3×
- 16643932Valve (3545HS)3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 172701494O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
Ventilsatz
76636
FFKM (0.0770)Perfluorelastomer
enthält 8 Positionen · 2 Sätze je Pumpe
Stückliste
- 163703293O-Ring, Ventilsitz3×
- 164483933×
- 16644108Valve3×
- 16744109Feder, Ventil3×
- 16844728Federhalter, Ventil3×
- 17044729Scheibe, Federhalter3×
- 172703169O-Ring, Ventilstopfen3×
- 17348364Stützring, Ventilstopfen3×
