Hochdruck-Plungerpumpe · Baureihe 5CP
5CP4110CSS
Es handelt sich um eine Triplex-Pumpe (drei Plunger) mit positiver Verdrängung, die aus einem geschmiedeten Messing-Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht.
Technische Daten
| Fördermenge | 6,9 l/min |
|---|---|
| Betriebsdruck | 275 bar |
| Drehzahl | 1.450 min⁻¹ |
| Sauganschluss | 1/2" |
| Druckanschluss | 3/8" |
| Wellendurchmesser | 20 mm |
| Material | Messing |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

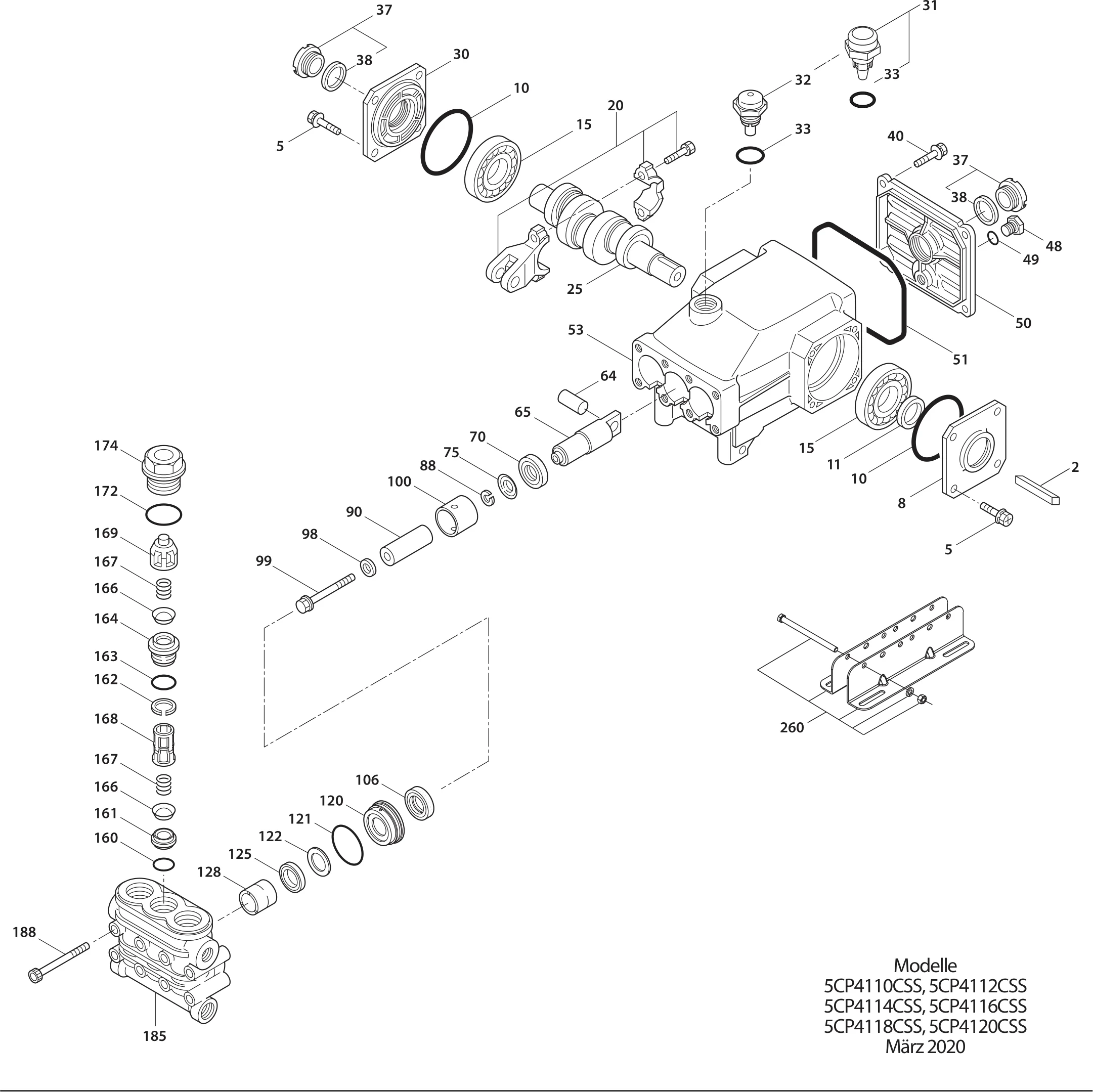

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 2 | 30057 | Passfeder (M6 x 6 x 25)STL | 1 | |
| 5 | 126542 | Schraube, Sechsk., Sems (M8x16) 8-8-4STCP | 8 | |
| 8 | 46910 | Deckel, Lager 2/1/2AL | 1 | |
| 10 | 14028 | O-Ring, Lagerdeckel - 70D 2-2-1NBR | 2 | |
| 11 | 43222 | Radialwellendichtring - 70D 1/0NBR | 1 | |
| 15 | 14480 | Lager, KugelSTL | 2 | |
| 20 | 48742 | Pleuel, komplett [10/01]TNM | 3 | |
| 25 | 48203 | Kurbelwelle, einseitig M10 - 5CP3105CSS (RS - Wellenende links)FCM | 1 | |
| 30 | 49776 | Deckel, Lager - 5CP5120CSSAL | 1 | |
| 31 | 127409 | Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe) | 1 | |
| 32 | 46798 | Verschluss, Öleinfüllstutzen | 1 | |
| 33 | 14179 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 2 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 2 | |
| 40 | 125824 | Schraube, Sechsk., Sems (M6x16) 8/4STCP | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 46940 | Deckel, RückseiteAL | 1 | |
| 51 | 14044 | O-Ring, GehäusedeckelNBR | 1 | |
| 53 | 48617 | KurbelgehäuseAL | 1 | |
| 64 | 46746 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 48458 | PlungerstangeBBNP | 3 | |
| 70 | 46838 | Dichtring, Plungerstange - 70DNBR | 3 | |
| 75 | 43900 | StauscheibeS | 3 | |
| 88 | 45697 | Scheibe, geschlitzt (M18x10)S | 3 | |
| 90 | 49906 | Plunger (M15 x 41)CC | 3 | |
| 98 | 46730 | Scheibe, Plungerhalter - 90DNBR | 3 | |
| 99 | 49907 | Plungerhalter (M6)S | 3 | |
| 100 | 46749 | DichtungshalterPVDF | 3 | |
| 106 | 49913 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 120 | 49912 | Dichtungsgehäuse (Einpress-Ausführung)BB | 3 | |
| 121 | 13980 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 122 | 49944 | StützringSTB | 3 | |
| 125 | 49910 | Dichtung, HochdruckSNG | 3 | |
| 128 | 49990 | Adapter, männlichD | 3 | |
| 139 | 22179 | Stopfen, Einlass [1/2" NPT(M)]BBCP | 1 | |
| 160 | 11346 | O-Ring, Ventilsitz, Einlass - 70DNBR | 3 | |
| 161 | 49918 | Ventilsitz, EinlassS | 3 | |
| 162 | 49844 | Stützring, Ventilsitz, AuslassPTFE | 3 | |
| 163 | 49845 | O-Ring, Ventilsitz, Auslass - 70DNBR | 3 | |
| 164 | 49917 | Ventilsitz, AuslassS | 3 | |
| 166 | 46429 | VentilS | 6 | |
| 167 | 43750 | Feder, VentilS | 6 | |
| 168 | 49847 | Federhalter, Ventil, EinlassPVDF | 3 | |
| 169 | 44565 | Federhalter, Ventil, AuslassPVDF | 3 | |
| 172 | 26089 | O-Ring, Ventilsitz - 80DNBR | 3 | |
| 174 | 49920 | VentilstopfenBB | 3 | |
| 185 | 49863 | PumpenkopfFBB | 1 | |
| 188 | 87868 | Schraube, Zyl. (M8 x 107)STZP | 8 | |
| 196 | 22187 | Stopfen, Auslass (3/8" NPT[M]) (nicht gezeigt)BBCP | 1 | |
| 255 | 30243 | Montagesatz, direkt (STZP)STZP | 1 | |
| 260 | 126610 | Winkelschienensatz (STZP R)STZP | 1 | |
| 283 | 76334 | Satz, Ölstandsanzeige (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| 299 | 818584 | Pumpenkopf, komplet t m/NBR Dichtungen und O-RingenFBB | 1 | |
| – | 48233 | Kurbelwelle, einseitig M18 - 5CP3120CSS, 5CP3120CSSG1 (RS - Wellenende links)FCM | 1 | |
| – | 48368 | Kurbelwelle, einseitig M16.5 - 5CP3160CSS, 5CP3160CSSG1 (RS - Wellenende links)FCM | 1 | |
| – | 48500 | Kurbelwelle, einseitig (M12)FCM | 1 | |
| – | 49773 | Kurbelwelle, einseitig (M20)FCM | 1 | |
| – | 49872 | Kurbelwelle, einseitig M14 - 5CP3110CSS (RS - Wellenende links)FCM | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 1 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76979
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter - 90D3×
- 10649913Dichtung, Niederdruck m/SS-Feder3×
- 12113980O-Ring, Dichtungsgehäuse - 70D3×
- 12549910Dichtung, Hochdruck3×
- 12849990Adapter, männlich3×
Ventilsätze
Ventilsatz
77026
NBRAcrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · ein Satz je Pumpe
Stückliste
- 16011346O-Ring, Ventilsitz, Einlass - 70D3×
- 16149918Ventilsitz, Einlass3×
- 16249844Stützring, Ventilsitz, Auslass3×
- 16349845O-Ring, Ventilsitz, Auslass - 70D3×
- 16449917Ventilsitz, Auslass3×
- 16646429Ventil6×
- 16743750Feder, Ventil6×
- 16849847Federhalter, Ventil, Einlass3×
- 16944565Federhalter, Ventil, Auslass3×
- 17226089O-Ring, Ventilstopfen - 80D3×
