Technische Daten

Fördermenge	23 l/min
Betriebsdruck	110 bar
Drehzahl	1.400 min⁻¹
Sauganschluss	1/2"
Druckanschluss	3/8"
Wellendurchmesser	20 mm
Material	Messing

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

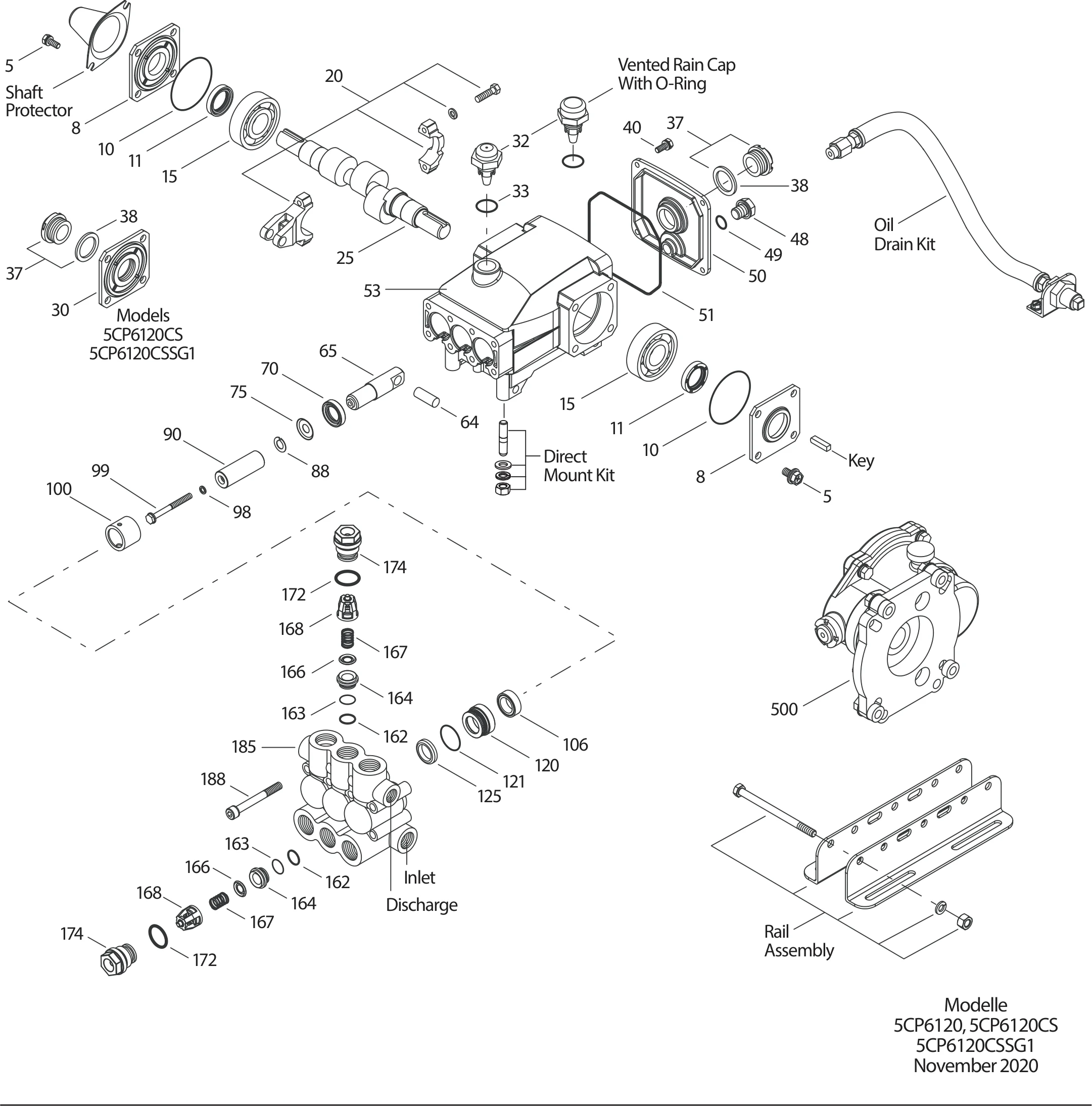

Explosionszeichnung 5CP6120 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	126542	Schraube, Sechsk., Sems (M8x16) 8-8-4STCP	8-4
8	46910	Deckel, Lager 2/1/2AL
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2-1
11	43222	Radialwellendichtring - 70D 1/0NBR	2-1
15	14480	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	46928	Kurbelwelle, beidseitig M18 - 5CP3120FCM	1
30	49776	Deckel, Lager - 5CP5120CSSAL	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1-2
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1-2
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46841	Plunger (M20x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	43305	Dichtung, Niederdruck m/S-FederNBR	3
120	46843	DichtungsgehäuseBB	3
121	13978	O-Ring, Dichtungsgehäuse - 70DNBR	3
125	43307	Dichtung, Hochdruck m/SSNG	3
162	43248	Stützring, VentilsitzPTFE	6
163	43249	O-Ring, Ventilsitz - 80DNBR	6
164	43722	VentilsitzS	6
166	43721	VentilS	6
167	43751	Feder, VentilS	6
168	44564	Federhalter, VentilPVDF	6
172	17617	O-Ring, Ventilstopfen - 90DNBR	6
174	125214	VentilstopfenBBCP	6
185	49761	PumpenkopfBBCP	1
188	126513	Schraube, Zyl. (M8x70)STCP	8
500	8076	Getriebe 1" (siehe extra Datenblatt)	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	30057	Passfeder (M6 x 6 x 25)	1
–	30243	Montagesatz, direkt (STZP)	1
–	30696	Werkzeug, Ventilsitz	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	48233	Kurbelwelle, einseitig M18 - 5CP3120CSS, 5CP3120CSSG1 (RS - Wellenende links)FCM	1
–	49436	Dichtungsgehäuse (nur Modell 5CP6120.3400) (mit 76305, 13978 verwenden)BB	3
–	49776	Deckel, Lager - 5CP5120CSSAL	1
–	118672	Wellenschutzkappe	1
–	126610	Winkelschienensatz (STZP R)	1
–	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
–	816666	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz
33628
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10643305Dichtung, Niederdruck m/S-Feder3×
- 12113978O-Ring, Dichtungsgehäuse3×
- 12543307Dichtung, Hochdruck m/S3×
Dichtungssatz
31628
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9848394Scheibe, Plungerhalter3×
- 10645153Dichtung, Niederdruck3×
- 12114329O-Ring, Dichtungsgehäuse3×
- 12544936Dichtung, Hochdruck3×
Dichtungssatz
31648
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9848432Scheibe, Plungerhalter3×
- 10648429Dichtung, Niederdruck3×
- 12148904O-Ring, Dichtungsgehäuse3×
- 12546667Dichtung, Hochdruck3×
Dichtungssatz
31638
HT (0.3000)hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10643305Dichtung, Niederdruck m/S-Feder3×
- 12113978O-Ring, Dichtungsgehäuse3×
- 12546667Dichtung, Hochdruck3×
Dichtungssatz
76536
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10676305Dichtung, Niederdruck m/S-Feder3×
- 12049436Dichtungsgehäuse3×
- 12113978O-Ring, Dichtungsgehäuse3×
- 12546667Dichtung, Hochdruck3×

Ventilsätze

Ventilsatz
30820
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16343249O-Ring, Ventilsitz3×
- 16443722Ventilsitz3×
- 16643721Ventil3×
- 16743751Feder, Ventil3×
- 16844564Federhalter, Ventil3×
- 17217617O-Ring, Ventilstopfen3×
Ventilsatz
31263
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16344383O-Ring, Ventilsitz3×
- 16443722Ventilsitz3×
- 16643721Ventil3×
- 16743751Feder, Ventil3×
- 16844564Federhalter, Ventil3×
- 17211691O-Ring, Ventilstopfen3×
Ventilsatz
31259
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16346206O-Ring, Ventilsitz3×
- 16443722Ventilsitz3×
- 16643721Ventil3×
- 16743751Feder, Ventil3×
- 16844564Federhalter, Ventil3×
- 17246207O-Ring, Ventilstopfen3×
